Photo(s) non contractuelle(s)
interrupteur de position XCKM poussoir à galet 1 O plus 1 F
48.36 € HT 58.03 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 116 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKM
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Métal
- Matière du corps : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir avec galet à rappel métal
- Type d'approche : Approche latérale 2 directions
- Entrée de câble : 3 entrées taraudées pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 36 N
- Effort minimal d'actionnement : 12 N
- Vitesse d'attaque minimale : 0.01 m/min
- Vitesse d'attaque maximale : 0.5 m/s
- Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 20000000 cycle
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Masse du produit : 0.255 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKM102H29
Schneider Electric
SCHRE7MA13BU

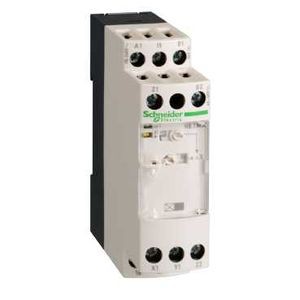

relais temporisé travail et repos symétrique 0,05 à 1 s 24 V CA CC 2OF
Indisponible
Produit abandonné
Legrand
LEG052263
Fiche Mobile Coudée Plastique IP44 16 A 380-415 V 3 P+T Hypra Legrand
5,0 (2)
En stock
2 produit(s) disponible(s)
26.66 € HT 31.99 € TTC
Legrand
LEG052602
Kit connect multipôles Hypra - 16 A - 500 V~ - 16P+T - encastré sortie latéraleérale
Indisponible
Produit abandonné
3M
TRM80049
Ruban Isolant 3M Blanc - Longueur 20 m
5,0 (2)
En stock
15 produit(s) disponible(s)
6.84 € HT 8.21 € TTC
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip66 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Poussoir à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 63 mm |
| Hauteur du capteur | 64 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Poussoir à galet droit |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
