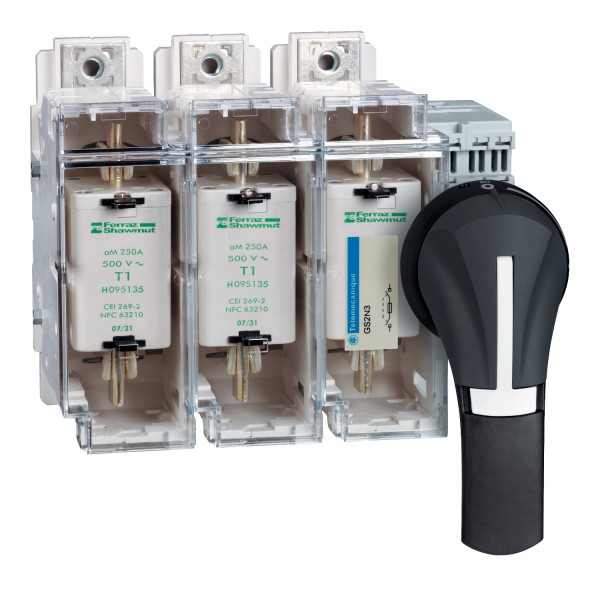

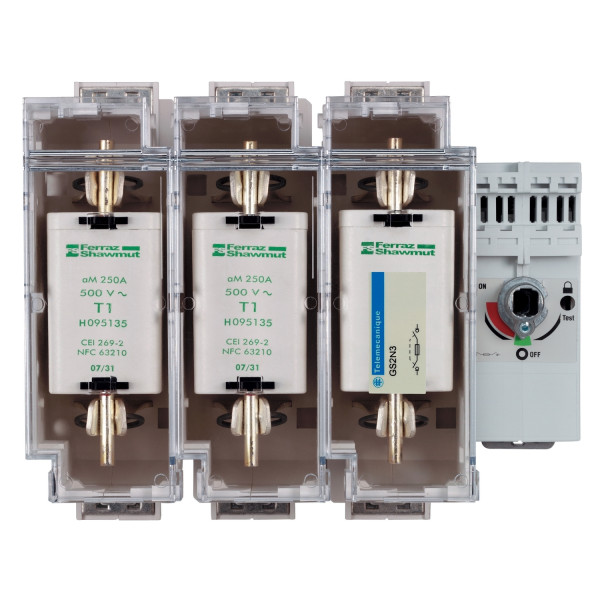

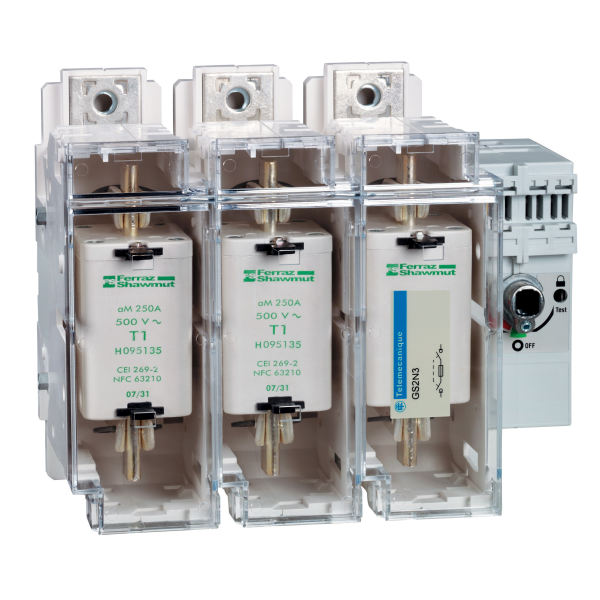

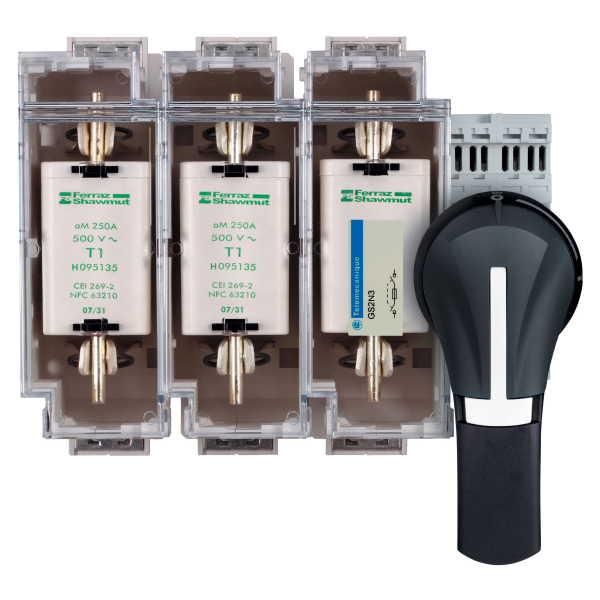

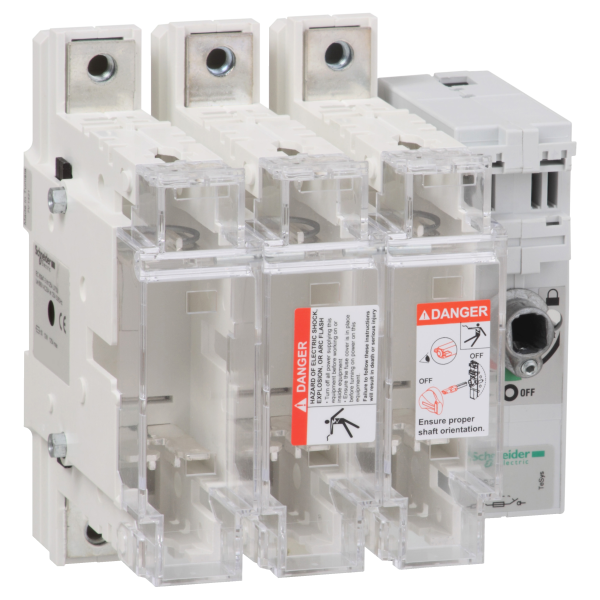

Schneider Electric Interrupteur sectionneur Fusible 3X 250A 1
704.67 € HT 845.60 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1691 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS2N
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 250 A à 40 °C
- [ie] courant assigné d'emploi : 200 A à 440 V 2 pôles en série par phase sur DC-23A / 200 A à 440 V 2 pôles en série par phase sur DC-23B / 250 A à 400 V sur AC-23A / 250 A à 400 V sur AC-23B / 250 A à 500 V sur AC-23A / 250 A à 500 V sur AC-23B / 250 A à 690 V sur AC-23A / 250 A à 690 V sur AC-23B
- Type de fusible : DIN
- Taille du fusible : 1
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Avant externe / Côté droit externe
- Support de montage : Platine
- [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 132 kW à 400 V / 160 kW à 500 V / 220 kW à 690 V
- Pouvoir de fermeture : 2500 A à 400 V sur AC-23B
- [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 2000 A à 400 V sur AC-23B
- Résistance de court-circuit : 32.5 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique : Sur DC-23A / Sur DC-23B / Sur AC-23A / Sur AC-23B
- Mode de raccordement : Circuit de puissance : barres câble 32 mm² / Circuit de puissance : bornes à anneau câble 95...240 mm²
- Couple de serrage : Circuit de puissance : 25 N.m
Ancien produit : Telemecanique GS2N3
Schneider Electric
SCHGS1N3
bloc de base interrupteursectionneur fusible GS1 3P 3 F DIN 250 A
Indisponible
Produit abandonné
Caractéristiques techniques
| Courant permanent nominal (iu) | 250 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 132 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Autre |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
