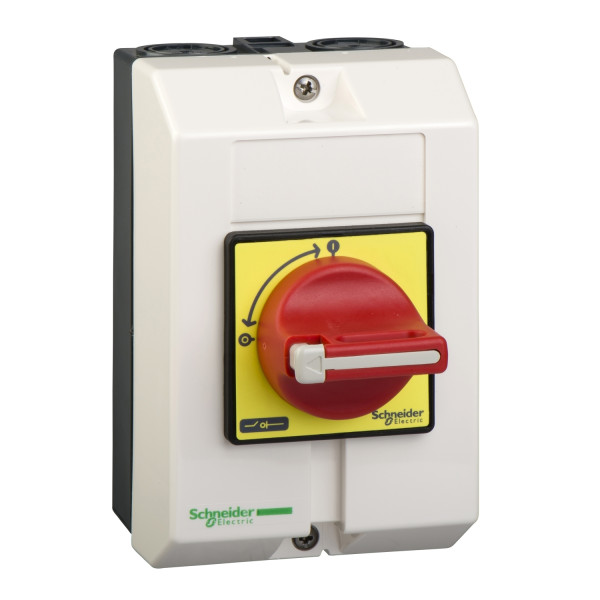

interrupteursectionneur en coffret Vario VCF 3P 10 A
interrupteursectionneur en coffret Vario VCF 3P 10 A

Photo(s) non contractuelle(s)

interrupteursectionneur en coffret Vario VCF 3P 10 A

41.44 € HT 49.73 € TTC

Marque Schneider Electric

Référence VCF02GE

EAN 3389110194043

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : TeSys VARIO
  • Nom abrégé d'appareil : Interrupteur-sectionneur en coffret
  • Type de produit ou de composant : Interrupteur-sectionneur en coffret
  • Niveau de performance : Hautes performances
  • Type d'interrupteur : Arrêt d'urgence
  • Description des pôles : 3P
  • Type de réseau : AC
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A
  • Aptitude au sectionnement : Oui
Caractéristiques complémentaires :
  • Couleur de poignée : RED
  • Couleur du plastron de la commande : Jaune
  • Cadenassage de la commande rotative : Avec
  • Fréquence du réseau : 50/60 Hz
  • Type de commande : Poignée rotative
  • Plombage : Oui
  • [ue] tension assignée d'emploi : 690 V AC
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • [ie] courant assigné d'emploi : 8.1 A à 400 V AC-23A
  • Puissance assignée d'emploi en w : 4 kW à 400 V AC-23
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 120 A à 400 V (AC-21A / 120 A à 400 V (AC-22A / 120 A à 400 V (AC-23A
  • [icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
  • [icw] courant assigné de courte durée admissible : 300 A à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 12 A aM / 10 kA à 400 V - fusible associé 12 A gG
  • Pouvoir de coupure : 120 A à 400 V AC-21A / 120 A à 400 V AC-22A / 120 A à 400 V AC-23A
  • Durée de vie mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle sur AC-21 / 30000 cycle sur DC-1...5
  • Mode de raccordement : Télécommande : connecteur câble 10 mm² - rigidité du câble: rigide - / Télécommande : connecteur câble 6 mm² - rigidité du câble: souple - avec extrémité de câble
  • Couple de serrage : Télécommande : 2.1 N.m - sur connecteur
  • Prévision de verrouillage : Padlockable with up to 3 padlocks (Ø 4...8 mm shank)
  • Dimension de base : 60 x 60 mm
  • Hauteur : 146 mm
  • Largeur : 90 mm
  • Profondeur : 131 mm
  • Masse du produit : 0.5 kg
Référence : SCHVCF02GE (Schneider-Electric)

Ancien produit : Telemecanique VCF02GE

Schneider Electric

SCHVC02GE

INTER COFFRET PVC 3X10A

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG030087

Embout d'extrémité GTL Drivia Legrand - pour Goulotte GTL Drivia 13 Modules

5,0 (4)

En stock
60 produit(s) disponible(s)

7.32 € HT 8.78 € TTC

Legrand

LEG037404

Rail EN 60715 symétrique à couper prof. 7,5 mm - L. 2 m

Non géré en stock
A commander

14.24 € HT 17.09 € TTC

Soit un total de 142.40 € HT Soit un total de 170.90 € TTC

Legrand

LEG037247

Bloc de jonction Viking 3 à ressort - 1 jonc/4 conduct - 2entr/2 sort - bleu - pas 5

Non géré en stock
A commander

2.08 € HT 2.50 € TTC

Soit un total de 124.80 € HT Soit un total de 150.00 € TTC

Legrand

LEG037502

Peigne pour Bloc de jonction Viking 3 vis et ressort - pour 2 blocs - pas de 5

Non géré en stock
A commander

2.45 € HT 2.94 € TTC

Soit un total de 122.50 € HT Soit un total de 147.00 € TTC

Legrand

LEG037510

Butée de blocage pr Bloc de jonction Viking 3 - pas de 6 mm automatique - sans vis

4,5 (2)

En stock
94 produit(s) disponible(s)

0.84 € HT 1.01 € TTC

Legrand

LEG037595

Cloison séparat/isol - Bloc de jonction Viking 3 ressort - 1-2 entr/1-2 sort - pas5/6

Non géré en stock
A commander

1.01 € HT 1.21 € TTC

Soit un total de 10.10 € HT Soit un total de 12.10 € TTC

Les avis clients

Caractéristiques techniques

Puissance de fonctionnement nominale, ac-3, 400 v 3,0 kW
Courant permanent nominal (iu) 10,0 A
Nombre de pôles 3,0
Intensité de court-circuit nominale conditionnelle iq 10,0 kA
Classe de protection (ip), face avant Ip65
Nombre d'interrupteurs 1,0
Verrouillable Oui
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Oui
Finition de l'élément d'actionnement Bouton rotatif
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Non
Puissance de fonctionnement nominale, ac-23, 400 v 4,0 kW
Courant nominal de courte durée admissible icw 0,3 kA
Couleur de l'élément d'actionnement Rouge
Convient pour montage au sol Non
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Non
Tension de fonctionnement nominale max. ue en ca 690,0 V
Commande motorisée en option Non
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Appareil complet installé dans un boîtier
Courant permanent nominal, ac-21, 400 v 10,0 A
Finition de l'inverseur Non
Courant permanent nominal, ac-23, 400 v 8,1 A
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Tension de fonctionnement normale 690,0 V
Tension de fonctionnement normale 690 V
Nombre de contacts auxiliaires à deux directions 0,0
Puissance de commutation à 400 v 5,5 kW
