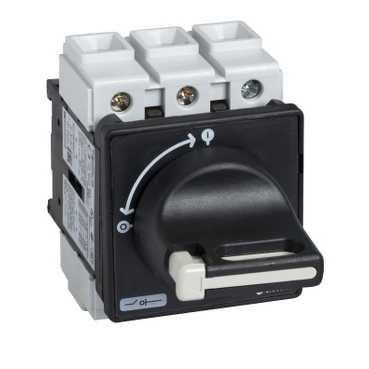

interrupteursectionneur VBD 3P 690 V 40 A poignée noire cadenassable

Description

• Gamme de produits : TeSys VARIO
• Nom abrégé d'appareil : Interrupteur-sectionneur principal
• Type de produit ou de composant : Interrupteur-sectionneur rotatif
• Niveau de performance : Hautes performances
• Description des pôles : 3P
• Type de réseau : AC
• Style de montage de la commande rotative : Directe
• Couleur de poignée : Noir
• Couleur du plastron de la commande : Noir
• [ith] courant thermique conventionnel : 40 A
• Aptitude au sectionnement : Oui

• Composition du kit : Poignée noire / Corps de l'interrupteur V2
• Cadenassage de la commande rotative : Up to 3 padlocks
• Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ithe] courant thermique d'emploi sous enveloppe : 32 A
• [ie] courant assigné d'emploi : 0,0416666666666667 à 220 V L/R = 1 ms DC-2 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-3 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-4 1 / 0,0416666666666667 à 220 V L/R = 1 ms DC-5 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-2 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-3 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-4 1 / 0,0416666666666667 à 250 V L/R = 1 ms DC-5 1 / 12 A à 110 V L/R = 1 ms DC-1 1 / 12 A à 250 V L/R = 1 ms DC-1 2 / 14 A à 220 V L/R = 1 ms DC-1 2 / 2 A à 250 V L/R = 1 ms DC-1 1 / 2 A à 250 V L/R = 1 ms DC-2 2 / 2 A à 250 V L/R = 1 ms DC-3 2 / 2 A à 250 V L/R = 1 ms DC-4 2 / 2 A à 250 V L/R = 1 ms DC-5 2 / 20 A à 110 V L/R = 1 ms DC-1 2 / 20 A à 250 V L/R = 1 ms DC-1 3 / 25 A à 220 V L/R = 1 ms DC-1 3 / 25 A à 60 V L/R = 1 ms DC-2 1 / 25 A à 60 V L/R = 1 ms DC-3 1 / 25 A à 60 V L/R = 1 ms DC-4 1 / 25 A à 60 V L/R = 1 ms DC-5 1 / 28 A à 415 V AC-23A / 29 A à 400 V AC-23A / 0,125 à 220 V L/R = 1 ms DC-2 2 / 0,125 à 220 V L/R = 1 ms DC-3 2 / 0,125 à 220 V L/R = 1 ms DC-4 2 / 0,125 à 220 V L/R = 1 ms DC-5 2 / 35 A à 60 V L/R = 1 ms DC-1 1 / 4 A à 220 V L/R = 1 ms DC-1 1 / 40 A à 110 V L/R = 1 ms DC-1 3 / 40 A à 110 V L/R = 1 ms DC-2 3 / 40 A à 110 V L/R = 1 ms DC-3 3 / 40 A à 110 V L/R = 1 ms DC-4 3 / 40 A à 110 V L/R = 1 ms DC-5 3 / 40 A à 230...690 V AC-21A / 40 A à 230...690 V AC-22A / 40 A à 24 V L/R = 1 ms DC-1 1 / 40 A à 24 V L/R = 1 ms DC-1 2 / 40 A à 24 V L/R = 1 ms DC-1 3 / 40 A à 24 V L/R = 1 ms DC-2 1 / 40 A à 24 V L/R = 1 ms DC-2 2 / 40 A à 24 V L/R = 1 ms DC-2 3 / 40 A à 24 V L/R = 1 ms DC-3 1 / 40 A à 24 V L/R = 1 ms DC-3 2 / 40 A à 24 V L/R = 1 ms DC-3 3 / 40 A à 24 V L/R = 1 ms DC-4 1 / 40 A à 24 V L/R = 1 ms DC-4 2 / 40 A à 24 V L/R = 1 ms DC-4 3 / 40 A à 24 V L/R = 1 ms DC-5 1 / 40 A à 24 V L/R = 1 ms DC-5 2 / 40 A à 24 V L/R = 1 ms DC-5 3 / 40 A à 48 V L/R = 1 ms DC-1 1 / 40 A à 48 V L/R = 1 ms DC-1 2 / 40 A à 48 V L/R = 1 ms DC-1 3 / 40 A à 48 V L/R = 1 ms DC-2 1 / 40 A à 48 V L/R = 1 ms DC-2 2 / 40 A à 48 V L/R = 1 ms DC-2 3 / 40 A à 48 V L/R = 1 ms DC-3 1 / 40 A à 48 V L/R = 1 ms DC-3 2 / 40 A à 48 V L/R = 1 ms DC-3 3 / 40 A à 48 V L/R = 1 ms DC-4 1 / 40 A à 48 V L/R = 1 ms DC-4 2 / 40 A à 48 V L/R = 1 ms DC-4 3 / 40 A à 48 V L/R = 1 ms DC-5 1 / 40 A à 48 V L/R = 1 ms DC-5 2 / 40 A à 48 V L/R = 1 ms DC-5 3 / 40 A à 60 V L/R = 1 ms DC-1 2 / 40 A à 60 V L/R = 1 ms DC-1 3 / 40 A à 60 V L/R = 1 ms DC-2 2 / 40 A à 60 V L/R = 1 ms DC-2 3 / 40 A à 60 V L/R = 1 ms DC-3 2 / 40 A à 60 V L/R = 1 ms DC-3 3 / 40 A à 60 V L/R = 1 ms DC-4 2 / 40 A à 60 V L/R = 1 ms DC-4 3 / 40 A à 60 V L/R = 1 ms DC-5 2 / 40 A à 60 V L/R = 1 ms DC-5 3 / 5 A à 110 V L/R = 1 ms DC-2 1 / 5 A à 110 V L/R = 1 ms DC-3 1 / 5 A à 110 V L/R = 1 ms DC-4 1 / 5 A à 110 V L/R = 1 ms DC-5 1 / 0,25 à 250 V L/R = 1 ms DC-2 3 / 0,25 à 250 V L/R = 1 ms DC-3 3 / 0,25 à 250 V L/R = 1 ms DC-4 3 / 0,25 à 250 V L/R = 1 ms DC-5 3 / 7 A à 220 V L/R = 1 ms DC-2 3 / 7 A à 220 V L/R = 1 ms DC-3 3 / 7 A à 220 V L/R = 1 ms DC-4 3 / 7 A à 220 V L/R = 1 ms DC-5 3 / 8 A à 110 V L/R = 1 ms DC-2 2 / 8 A à 110 V L/R = 1 ms DC-3 2 / 8 A à 110 V L/R = 1 ms DC-4 2 / 8 A à 110 V L/R = 1 ms DC-5 2 / 17.5 A à 690 V AC-23A / 24.8 A à 240 V AC-23A / 25.8 A à 230 V AC-23A / 28.5 A à 500 V AC-23A
• Puissance assignée d'emploi en w : 11 kW à 400...415 V AC-3 / 11 kW à 690 V AC-3 / 15 kW à 400 V AC-23A / 15 kW à 415 V AC-23A / 15 kW à 500 V AC-3 / 15 kW à 690 V AC-23A / 18.5 kW à 500 V AC-23A / 5.5 kW à 230...240 V AC-3 / 7.5 kW à 230 V AC-23A / 7.5 kW à 240 V AC-23A
• Classe de service intermittent : 30
• Pouvoir de fermeture : 400 A à 400 V (AC-21A) / 400 A à 400 V (AC-22A) / 400 A à 400 V (AC-23A)
• [icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
• [icw] courant assigné de courte durée admissible : 480 kA à 400 V pendant 1 s
• Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM / 10 kA à 400 V - fusible associé 50 A gG
• Pouvoir de coupure : 320 kA à 400 V AC-21A / 320 kA à 400 V AC-22A / 320 kA à 400 V AC-23A
• Durée de vie mécanique : 100000 cycle
• Durée de vie électrique : 100000 cycle sur AC-21 / 30000 cycle sur DC-1...5
• Mode de raccordement : Circuit de puissance : bornes à vis câble 10 mm² - rigidité du câble: rigide - / Circuit de puissance : bornes à vis câble 6 mm² - rigidité du câble: souple - avec extrémité de câble
• Couple de serrage : Circuit de puissance : 2.1 N.m - sur bornes à vis
• Prévision de verrouillage : Cadenassable
• Marquage : 0 - 1
• Dimension de base : 60 x 60 mm
• Hauteur : 60 mm
• Largeur : 60 mm
• Masse du produit : 0.215 kg
