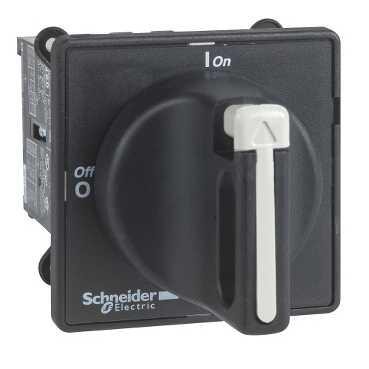

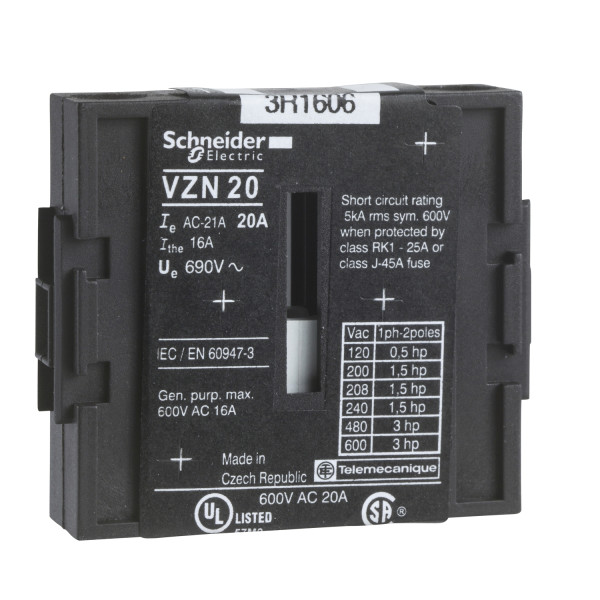

interrupteursectionneur VBDN 3P 690 V 20 A poignée noire cadenassable
24.60 € HT 29.52 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 59 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys VARIO
- Nom abrégé d'appareil : Interrupteur-sectionneur principal
- Type de produit ou de composant : Interrupteur-sectionneur rotatif
- Niveau de performance : Standard
- Description des pôles : 3P
- Type de réseau : AC
- Style de montage de la commande rotative : Directe
- Couleur de poignée : Noir
- Couleur du plastron de la commande : Noir
- [ith] courant thermique conventionnel : 20 A
- Aptitude au sectionnement : Oui
- Composition du kit : Poignée noire / Corps de l'interrupteur VN20
- Cadenassage de la commande rotative : Up to 3 padlocks
- Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- [ithe] courant thermique d'emploi sous enveloppe : 16 A
- [ie] courant assigné d'emploi : 10 A à 110 V L/R = 1 ms DC-1 2 / 10 A à 250 V L/R = 1 ms DC-1 3 / 11 A à 400 V AC-23A / 11 A à 415 V AC-23A / 14 A à 220 V L/R = 1 ms DC-1 3 / 14 A à 230 V AC-23A / 14 A à 240 V AC-23A / 14 A à 60 V L/R = 1 ms DC-2 1 / 14 A à 60 V L/R = 1 ms DC-3 1 / 14 A à 60 V L/R = 1 ms DC-4 1 / 14 A à 60 V L/R = 1 ms DC-5 1 / 2 A à 110 V L/R = 1 ms DC-1 1 / 2 A à 110 V L/R = 1 ms DC-2 1 / 2 A à 110 V L/R = 1 ms DC-3 1 / 2 A à 110 V L/R = 1 ms DC-4 1 / 2 A à 110 V L/R = 1 ms DC-5 1 / 2 A à 220 V L/R = 1 ms DC-1 1 / 2 A à 220 V L/R = 1 ms DC-2 3 / 2 A à 220 V L/R = 1 ms DC-3 3 / 2 A à 220 V L/R = 1 ms DC-4 3 / 2 A à 220 V L/R = 1 ms DC-5 3 / 20 A à 110 V L/R = 1 ms DC-1 3 / 20 A à 110 V L/R = 1 ms DC-2 3 / 20 A à 110 V L/R = 1 ms DC-3 3 / 20 A à 110 V L/R = 1 ms DC-4 3 / 20 A à 110 V L/R = 1 ms DC-5 3 / 20 A à 230...690 V AC-21A / 20 A à 230...690 V AC-22A / 20 A à 24 V L/R = 1 ms DC-1 1 / 20 A à 24 V L/R = 1 ms DC-1 2 / 20 A à 24 V L/R = 1 ms DC-1 3 / 20 A à 24 V L/R = 1 ms DC-2 1 / 20 A à 24 V L/R = 1 ms DC-2 2 / 20 A à 24 V L/R = 1 ms DC-2 3 / 20 A à 24 V L/R = 1 ms DC-3 1 / 20 A à 24 V L/R = 1 ms DC-3 2 / 20 A à 24 V L/R = 1 ms DC-3 3 / 20 A à 24 V L/R = 1 ms DC-4 1 / 20 A à 24 V L/R = 1 ms DC-4 2 / 20 A à 24 V L/R = 1 ms DC-4 3 / 20 A à 24 V L/R = 1 ms DC-5 1 / 20 A à 24 V L/R = 1 ms DC-5 2 / 20 A à 24 V L/R = 1 ms DC-5 3 / 20 A à 48 V L/R = 1 ms DC-1 1 / 20 A à 48 V L/R = 1 ms DC-1 2 / 20 A à 48 V L/R = 1 ms DC-1 3 / 20 A à 48 V L/R = 1 ms DC-2 1 / 20 A à 48 V L/R = 1 ms DC-2 2 / 20 A à 48 V L/R = 1 ms DC-2 3 / 20 A à 48 V L/R = 1 ms DC-3 1 / 20 A à 48 V L/R = 1 ms DC-3 2 / 20 A à 48 V L/R = 1 ms DC-3 3 / 20 A à 48 V L/R = 1 ms DC-4 1 / 20 A à 48 V L/R = 1 ms DC-4 2 / 20 A à 48 V L/R = 1 ms DC-4 3 / 20 A à 48 V L/R = 1 ms DC-5 1 / 20 A à 48 V L/R = 1 ms DC-5 2 / 20 A à 48 V L/R = 1 ms DC-5 3 / 20 A à 60 V L/R = 1 ms DC-1 1 / 20 A à 60 V L/R = 1 ms DC-1 2 / 20 A à 60 V L/R = 1 ms DC-1 3 / 20 A à 60 V L/R = 1 ms DC-2 2 / 20 A à 60 V L/R = 1 ms DC-2 3 / 20 A à 60 V L/R = 1 ms DC-3 2 / 20 A à 60 V L/R = 1 ms DC-3 3 / 20 A à 60 V L/R = 1 ms DC-4 2 / 20 A à 60 V L/R = 1 ms DC-4 3 / 20 A à 60 V L/R = 1 ms DC-5 2 / 20 A à 60 V L/R = 1 ms DC-5 3 / 4 A à 110 V L/R = 1 ms DC-2 2 / 4 A à 110 V L/R = 1 ms DC-3 2 / 4 A à 110 V L/R = 1 ms DC-4 2 / 4 A à 110 V L/R = 1 ms DC-5 2 / 4 A à 250 V L/R = 1 ms DC-1 2 / 8 A à 220 V L/R = 1 ms DC-1 2 / 1.5 A à 220 V L/R = 1 ms DC-2 2 / 1.5 A à 220 V L/R = 1 ms DC-3 2 / 1.5 A à 220 V L/R = 1 ms DC-4 2 / 1.5 A à 220 V L/R = 1 ms DC-5 2 / 11.9 A à 500 V AC-23A / 12.3 A à 690 V AC-23A / 2.4 A à 250 V L/R = 1 ms DC-2 3 / 2.4 A à 250 V L/R = 1 ms DC-3 3 / 2.4 A à 250 V L/R = 1 ms DC-4 3 / 2.4 A à 250 V L/R = 1 ms DC-5 3 / 0.4 A à 250 V L/R = 1 ms DC-2 1 / 0.4 A à 250 V L/R = 1 ms DC-3 1 / 0.4 A à 250 V L/R = 1 ms DC-4 1 / 0.4 A à 250 V L/R = 1 ms DC-5 1 / 0.5 A à 220 V L/R = 1 ms DC-2 1 / 0.5 A à 220 V L/R = 1 ms DC-3 1 / 0.5 A à 220 V L/R = 1 ms DC-4 1 / 0.5 A à 220 V L/R = 1 ms DC-5 1 / 0.6 A à 250 V L/R = 1 ms DC-2 2 / 0.6 A à 250 V L/R = 1 ms DC-3 2 / 0.6 A à 250 V L/R = 1 ms DC-4 2 / 0.6 A à 250 V L/R = 1 ms DC-5 2 / 0.7 A à 250 V L/R = 1 ms DC-1 1
- Puissance assignée d'emploi en w : 11 W à 690 V AC-23A / 3 W à 230...240 V AC-3 / 4 W à 230 V AC-23A / 4 W à 240 V AC-23A / 4 W à 400...415 V AC-3 / 5.5 W à 400 V AC-23A / 5.5 W à 415 V AC-23A / 5.5 W à 500 V AC-3 / 5.5 W à 690 V AC-3 / 7.5 W à 500 V AC-23A
- Classe de service intermittent : 30
- Pouvoir de fermeture : 200 A à 400 V (AC-21A / 200 A à 400 V (AC-22A / 200 A à 400 V (AC-23A
- [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 140 kA à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 20 A aM / 6 kA à 400 V - fusible associé 20 A gG
- Pouvoir de coupure : 200 kA à 400 V AC-21A / 200 kA à 400 V AC-22A / 200 kA à 400 V AC-23A
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 30000 cycle sur DC-1...5 / 50000 cycle sur AC-21
- Mode de raccordement : Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: rigide -
- Couple de serrage : Circuit de puissance : 0.7 N.m - sur bornes à vis
- Prévision de verrouillage : Cadenassable
- Marquage : 0 - 1
- Dimension de base : 60 x 60 mm
- Hauteur : 60 mm
- Largeur : 60 mm
- Masse du produit : 0.177 kg
Ancien produit : Telemecanique VBDN20
Schneider Electric
SCHABL6TS10B

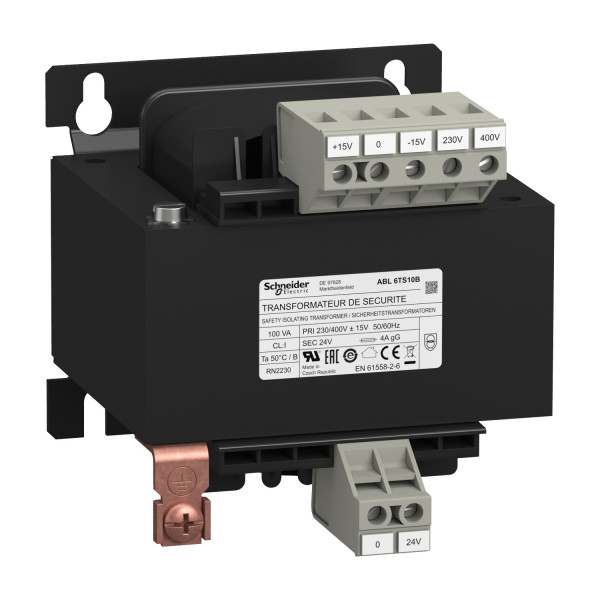

Schneider Electric Transformateur de Tension 230 à 400 V 1 X 24 V 100 Va
Indisponible
Produit abandonné
Schneider Electric
SCHLC1K1210B7
Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 12 A Bobine 24 Vca
Non géré en stock
A commander
33.48 € HT 40.18 € TTC
Schneider Electric
SCHXB4BD33
Harmony bouton tournant noir Ø22 à manette - 3 positions - 2F
En stock
23 produit(s) disponible(s)
15.57 € HT 18.68 € TTC
Schneider Electric
SCHZBE101
Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F
En stock
256 produit(s) disponible(s)
3.01 € HT 3.61 € TTC
Schneider Electric
SCHZBE102
Harmony bloc contact pour bouton - ZBE Ø22 - 1O
En stock
187 produit(s) disponible(s)
2.42 € HT 2.90 € TTC
Schneider Electric
SCHXB4BD912R10K

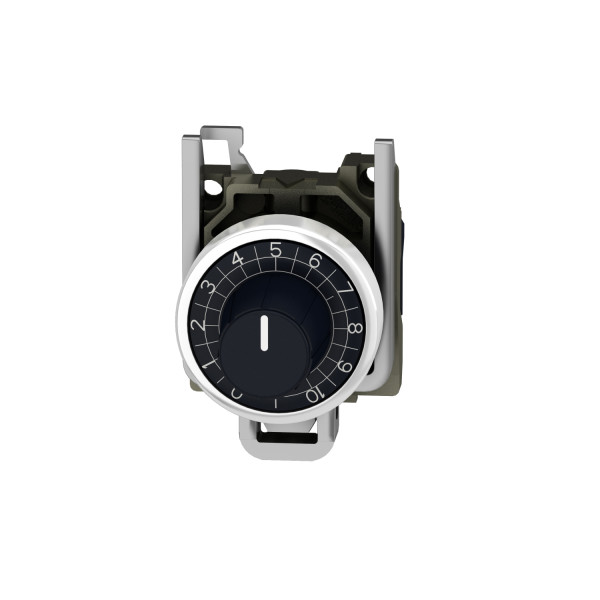

Potentiomètre Complet Diamètre 22 mm 10 k? Harmony XB4 Schneider – Raccordement sur Bornier
Non géré en stock
A commander
51.44 € HT 61.73 € TTC
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 4 kW |
| Courant permanent nominal (iu) | 20 A |
| Nombre de pôles | 3 |
| Intensité de court-circuit nominale conditionnelle iq | 6 kA |
| Classe de protection (ip), face avant | Ip65 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante courte |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Puissance de fonctionnement nominale, ac-23, 400 v | 5,5 kW |
| Courant nominal de courte durée admissible icw | 0,14 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Non |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 20 A |
| Finition de l'inverseur | Non |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Tension de fonctionnement normale | 690 V |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Nombre d'interrupteurs | 1 |
| Courant permanent nominal, ac-23, 400 v | 11 A |
