Photo(s) non contractuelle(s)
interrupteursectionneur VCCDN 3P 690 V 12 A poignée rouge cadenassable
34.40 € HT 41.28 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 82 points de fidélité en achetant ce produit
Schneider Electric
SCHVZN05
contacteur CONTACT AUXILIAIRE F
Non géré en stock
A commander
16.20 € HT 19.44 € TTC
Schneider Electric
SCHVZN06
contacteur CONTACT AUXILIAIRE O
Non géré en stock
A commander
10.90 € HT 13.08 € TTC
Schneider Electric
SCHVZN11
pôle neutre 20 A pour VN12, VN20
Non géré en stock
A commander
9.60 € HT 11.52 € TTC
Description
Caractéristiques principales :- Gamme de produits : TeSys Mini-VARIO
- Nom abrégé d'appareil : Interrupteur-sectionneur principal
- Type de produit ou de composant : Interrupteur-sectionneur rotatif
- Niveau de performance : Standard
- Type d'interrupteur : Arrêt d'urgence
- Description des pôles : 3P
- Type de réseau : AC
- Style de montage de la commande rotative : Prolongé
- Couleur de poignée : RED
- Couleur du plastron de la commande : Jaune
- [ith] courant thermique conventionnel : 12 A
- Aptitude au sectionnement : Oui
- Composition du kit : Poignée rouge / Corps de l'interrupteur VN12 / Extension d'arbre VZN17
- Type de commande : Avec arrêt d'urgence
- Cadenassage de la commande rotative : Up to 3 padlocks
- Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ie] courant assigné d'emploi : 0,0416666666666667 à 220 V L/R = 1 ms DC-2 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-3 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-4 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-5 3 / 10 A à 220 V L/R = 1 ms DC-1 3 / 10 A à 60 V L/R = 1 ms DC-2 1 / 10 A à 60 V L/R = 1 ms DC-3 1 / 10 A à 60 V L/R = 1 ms DC-4 1 / 10 A à 60 V L/R = 1 ms DC-5 1 / 12 A à 110 V L/R = 1 ms DC-1 3 / 12 A à 110 V L/R = 1 ms DC-2 3 / 12 A à 110 V L/R = 1 ms DC-3 3 / 12 A à 110 V L/R = 1 ms DC-4 3 / 12 A à 110 V L/R = 1 ms DC-5 3 / 12 A à 230...690 V AC-21A / 12 A à 230...690 V AC-22A / 12 A à 24 V L/R = 1 ms DC-1 1 / 12 A à 24 V L/R = 1 ms DC-1 2 / 12 A à 24 V L/R = 1 ms DC-1 3 / 12 A à 24 V L/R = 1 ms DC-2 1 / 12 A à 24 V L/R = 1 ms DC-2 2 / 12 A à 24 V L/R = 1 ms DC-2 3 / 12 A à 24 V L/R = 1 ms DC-3 1 / 12 A à 24 V L/R = 1 ms DC-3 2 / 12 A à 24 V L/R = 1 ms DC-3 3 / 12 A à 24 V L/R = 1 ms DC-4 1 / 12 A à 24 V L/R = 1 ms DC-4 2 / 12 A à 24 V L/R = 1 ms DC-4 3 / 12 A à 24 V L/R = 1 ms DC-5 1 / 12 A à 24 V L/R = 1 ms DC-5 2 / 12 A à 24 V L/R = 1 ms DC-5 3 / 12 A à 48 V L/R = 1 ms DC-1 1 / 12 A à 48 V L/R = 1 ms DC-1 2 / 12 A à 48 V L/R = 1 ms DC-1 3 / 12 A à 48 V L/R = 1 ms DC-2 1 / 12 A à 48 V L/R = 1 ms DC-2 2 / 12 A à 48 V L/R = 1 ms DC-2 3 / 12 A à 48 V L/R = 1 ms DC-3 1 / 12 A à 48 V L/R = 1 ms DC-3 2 / 12 A à 48 V L/R = 1 ms DC-3 3 / 12 A à 48 V L/R = 1 ms DC-4 1 / 12 A à 48 V L/R = 1 ms DC-4 2 / 12 A à 48 V L/R = 1 ms DC-4 3 / 12 A à 48 V L/R = 1 ms DC-5 1 / 12 A à 48 V L/R = 1 ms DC-5 2 / 12 A à 48 V L/R = 1 ms DC-5 3 / 12 A à 60 V L/R = 1 ms DC-1 1 / 12 A à 60 V L/R = 1 ms DC-1 2 / 12 A à 60 V L/R = 1 ms DC-1 3 / 12 A à 60 V L/R = 1 ms DC-2 2 / 12 A à 60 V L/R = 1 ms DC-2 3 / 12 A à 60 V L/R = 1 ms DC-3 2 / 12 A à 60 V L/R = 1 ms DC-3 3 / 12 A à 60 V L/R = 1 ms DC-4 2 / 12 A à 60 V L/R = 1 ms DC-4 3 / 12 A à 60 V L/R = 1 ms DC-5 2 / 12 A à 60 V L/R = 1 ms DC-5 3 / 0,125 à 110 V L/R = 1 ms DC-2 2 / 0,125 à 110 V L/R = 1 ms DC-3 2 / 0,125 à 110 V L/R = 1 ms DC-4 2 / 0,125 à 110 V L/R = 1 ms DC-5 2 / 0,125 à 250 V L/R = 1 ms DC-1 2 / 7 A à 220 V L/R = 1 ms DC-1 2 / 8 A à 110 V L/R = 1 ms DC-1 2 / 8 A à 250 V L/R = 1 ms DC-1 3 / 10.6 A à 230 V AC-23A / 10.6 A à 240 V AC-23A / 8.1 A à 400 V AC-23A / 8.1 A à 415 V AC-23A / 8.6 A à 690 V AC-23A / 8.9 A à 500 V AC-23A / 0.3 A à 250 V L/R = 1 ms DC-2 1 / 0.3 A à 250 V L/R = 1 ms DC-3 1 / 0.3 A à 250 V L/R = 1 ms DC-4 1 / 0.3 A à 250 V L/R = 1 ms DC-5 1 / 0.4 A à 220 V L/R = 1 ms DC-2 1 / 0.4 A à 220 V L/R = 1 ms DC-3 1 / 0.4 A à 220 V L/R = 1 ms DC-4 1 / 0.4 A à 220 V L/R = 1 ms DC-5 1 / 0.4 A à 250 V L/R = 1 ms DC-2 2 / 0.4 A à 250 V L/R = 1 ms DC-3 2 / 0.4 A à 250 V L/R = 1 ms DC-4 2 / 0.4 A à 250 V L/R = 1 ms DC-5 2 / 0.6 A à 250 V L/R = 1 ms DC-1 1 / 1.2 A à 250 V L/R = 1 ms DC-2 3 / 1.2 A à 250 V L/R = 1 ms DC-3 3 / 1.2 A à 250 V L/R = 1 ms DC-4 3 / 1.2 A à 250 V L/R = 1 ms DC-5 3 / 1.4 A à 220 V L/R = 1 ms DC-2 2 / 1.4 A à 220 V L/R = 1 ms DC-3 2 / 1.4 A à 220 V L/R = 1 ms DC-4 2 / 1.4 A à 220 V L/R = 1 ms DC-5 2 / 1.5 A à 110 V L/R = 1 ms DC-1 1 / 1.5 A à 110 V L/R = 1 ms DC-2 1 / 1.5 A à 110 V L/R = 1 ms DC-3 1 / 1.5 A à 110 V L/R = 1 ms DC-4 1 / 1.5 A à 110 V L/R = 1 ms DC-5 1 / 1.5 A à 220 V L/R = 1 ms DC-1 1
- Puissance assignée d'emploi en w : 3 W à 230 V AC-23A / 3 W à 240 V AC-23A / 3 W à 400...415 V AC-3 / 4 W à 400 V AC-23A / 4 W à 415 V AC-23A / 4 W à 500 V AC-3 / 4 W à 690 V AC-3 / 1.5 W à 230...240 V AC-3 / 5.5 W à 500 V AC-23A / 7.5 W à 690 V AC-23A
- Classe de service intermittent : 30
- Pouvoir de fermeture : 120 A à 400 V (AC-21A / 120 A à 400 V (AC-22A / 120 A à 400 V (AC-23A
- [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 140 kA à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 12 A aM / 6 kA à 400 V - fusible associé 12 A gG
- Pouvoir de coupure : 120 kA à 400 V AC-21A / 120 kA à 400 V AC-22A / 120 kA à 400 V AC-23A
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 30000 cycle sur DC-1...5 / 50000 cycle sur AC-21
- Mode de raccordement : Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: rigide -
- Couple de serrage : Circuit de puissance : 0.7 N.m - sur bornes à vis
- Prévision de verrouillage : Cadenassable
- Marquage : 0 - 1
- Dimension de base : 60 x 60 mm
- Hauteur : 60 mm
- Largeur : 60 mm
- Masse du produit : 0.334 kg
Ancien produit : Telemecanique VCCDN12
Legrand
LEG035502
Coffret métal Atlantic - IP55 IK10 - RAL 7035 - 400x300x200 - vertical
4,0 (1)
En stock
11 produit(s) disponible(s)
123.33 € HT 148.00 € TTC
Legrand
LEG036012
Plaque Perforée Lina25 Legrand Hauteur 400 mm Largeur 300 mm – pour Coffret Atlantic, Atlantic Inox et Marina
En stock
2 produit(s) disponible(s)
45.79 € HT 54.95 € TTC
Schneider Electric
SCHSR2B121BD

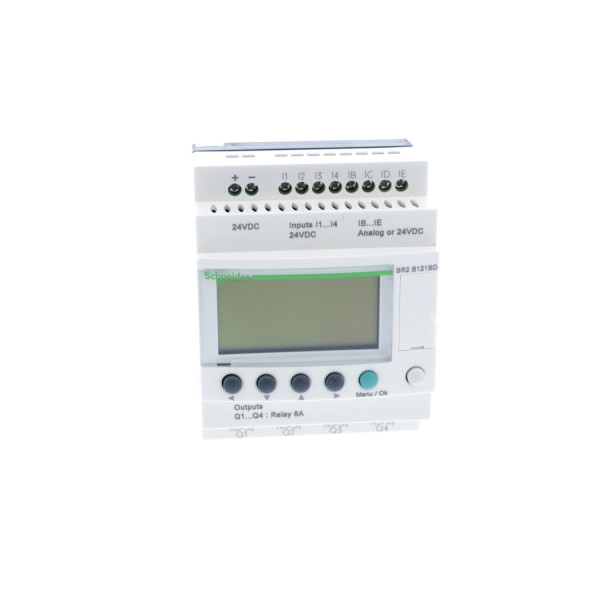

module de protection MODULE LOG. 12 E-S 24 VDC
Non géré en stock
A commander
175.64 € HT 210.77 € TTC
Schneider Electric
SCHXB4BS8445
Harmony arrêt d'urgence rouge Ø22 tête Ø 40 tourner pourdéverrouiller 1O+1F
5,0 (2)
En stock
14 produit(s) disponible(s)
15.75 € HT 18.90 € TTC
Schneider Electric
SCHXB4BVB1
Harmony voyant rond Ø22 - IP66 - blanc - LED intégrée - 24V
Offre limitée
109 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Schneider Electric
SCHZBY2130

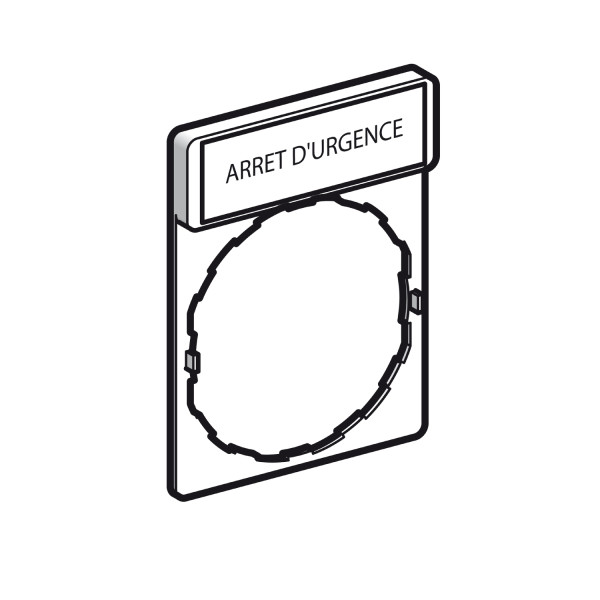

Harmony porte étiquette 30 x 40 mm standard Ø22 avec étiquette ARRET D'URGENCE
Non géré en stock
A commander
1.68 € HT 2.02 € TTC
Soit un total de 16.80 € HT Soit un total de 20.20 € TTC
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 3,0 kW |
| Courant permanent nominal (iu) | 12,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 6,0 kA |
| Classe de protection (ip), face avant | Ip65 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Commande rotative déportée sur porte |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 4,0 kW |
| Courant nominal de courte durée admissible icw | 0,14 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Non |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 12,0 A |
| Finition de l'inverseur | Non |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre d'interrupteurs | 1,0 |
| Courant permanent nominal, ac-23, 400 v | 8,1 A |
