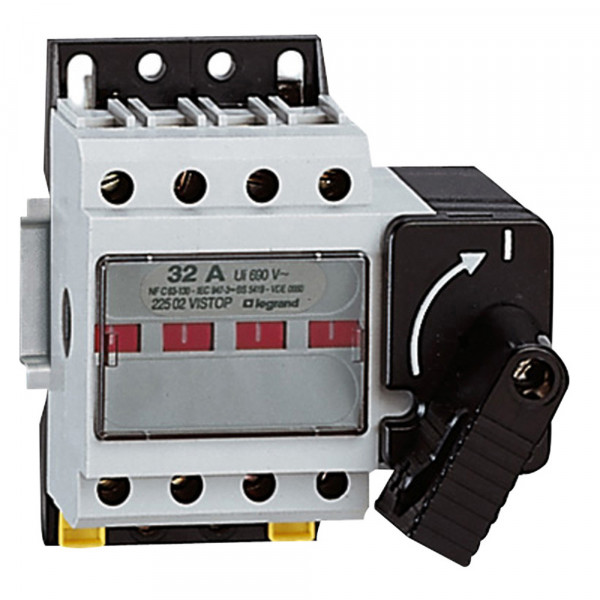

Interrupteur sectionneur Vistop - 32 A - 4P - cde frontale - poignée noire
108.09 € HT 129.71 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 259 points de fidélité en achetant ce produit
Description
Interrupteur sectionneur Vistop 32 A Legrand
Cet interrupteur-sectionneur Vistop, de la marque Legrand, est un dispositif de commande servant à couper le courant en cas de court-circuit ou de défaillance électrique. Il permet également de protéger les utilisateurs contre les risques d’électrocution en isolant une section du circuit lors des interventions ou des travaux de maintenance. Cet interrupteur-sectionneur possède 4 pôles avec des bornes de raccordement de type tunnel aptes à supporter une intensité de 32 A, avec une tension d’isolement allant jusqu’à 690 V. Sa commande se fait de manière simple grâce à sa poignée rotative de couleur noire, placée sur le front.
Les + du produit :
- Double coupure des pôles par contacts autonettoyants à enclenchement et à déclenchement brusques
- Possibilité de montage sur platine à l’aide de vis ou directement sur un rail DIN
Caractéristiques générales :
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge pleinement apparente
- L’ouverture (vert) et la fermeture (rouge) sont confirmées par des voyants mécaniques en face avant de l’appareil
- Double coupure des pôles par contacts autonettoyants à enclenchement et à déclenchement brusques
- Fixation à vis ou sur railsymétrique EN 60715 2 versions plastronnables
- Commande latérale directe à droite, livrée avec joint assurant le maintien de l’IP 55 de l’enveloppe, visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm, pour réalisation d’une commande extérieure
- Commande frontale directe
- Possibilité de commande extérieure avec réf. 227 34
Caractéristiques du produit :
- Intensité thermique Ith : 32 A
- Tension assignée d’emploi : 400 V
- Tension assignée d’isolement Ui : 690 V
- Tension assignée de tenue aux chocs Uimp : 8 kV
- Pouvoir de fermeture en court-circuit Icm : 0,75 kÂ
- Indice de protection : IP3X
- Nombre de pôles : 4
- Description de commande : Frontale
- Poignée noire
- Raccordement : Bornes à cages 16 mm²
- Poignée latérale déportée : 5
Caractéristiques e-catalogue LEGRAND
Legrand
LEG078838
Plaque pour prise et interrupteur Legrand Mosaic - 2x2x2 modules - blanc
5,0 (1)
Indisponible
Produit abandonné
Legrand
LEG080264
Support grand format Batibox pour Legrand Mosaic - 2 x 2 postes - 2 x 4/5 modules
4,8 (8)
En stock
42 produit(s) disponible(s)
8.21 € HT 9.85 € TTC
Legrand
LEG080252
Support pour fixation à vis Batibox montage horiz/vert pour 2 postes - 4/5 modules
4,8 (57)
Offre limitée
4568 produit(s) disponible(s)
2.49 € HT 2.99 € TTC
Legrand
LEG080124
Boîte d'encastrement multimatériaux Legrand Batibox - grand format - 2x2 postes / 2x4/5 modules - prof 50
5,0 (4)
En stock
33 produit(s) disponible(s)
10.43 € HT 12.52 € TTC
Schneider Electric
SCHA9N21444
Schneider Prodis DT40 Vigi Disjoncteur différentiel 1P+N 6kA 16A 30mA courbe C type AC
4,0 (1)
Indisponible
Produit abandonné
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 500 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 17 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 32 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 17 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 0.5 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 500 V |
| Courant permanent nominal (iu) | 32 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Noir |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip2x |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
