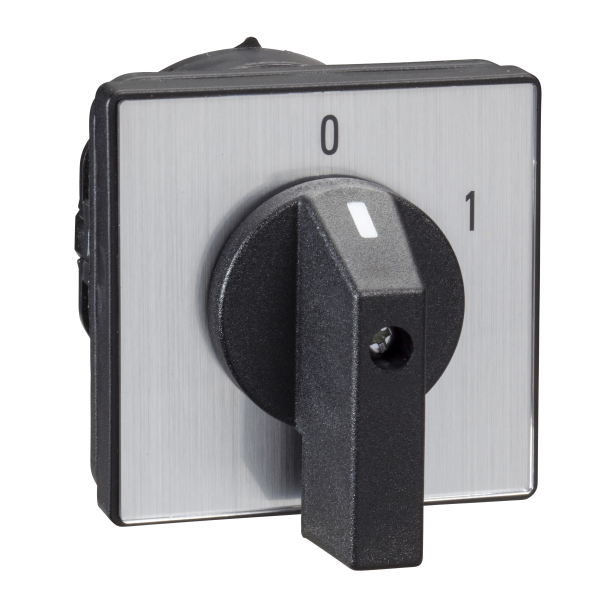

Schneider Electric Inverseur à Came 3 Pôles 60° 32 A Fixation Par Vis

Description

• Gamme de produits : Harmony K
• Type de produit ou de composant : Commutateur à came complet
• Nom de composant : K30
• [ith] courant thermique conventionnel : 32 A
• Montage du produit : Montage avant
• Mode de fixation : 4 trous

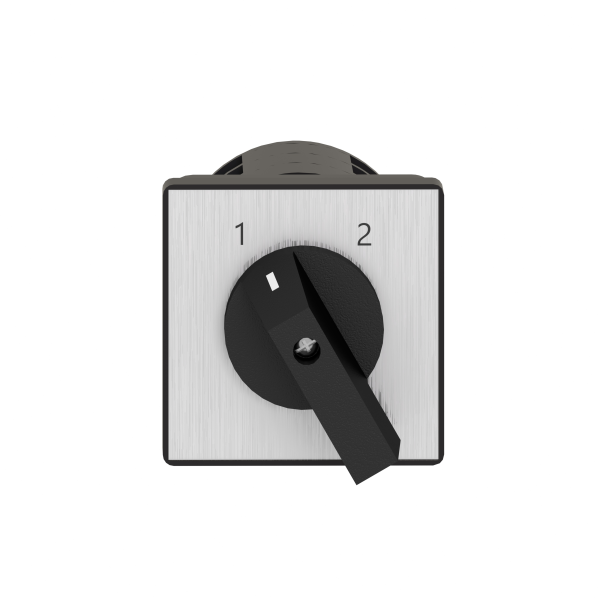

• Type de tête du contrôleur à came : Avec plastron 64 x 64 mm
• Type d'unité de commande : Noir poignée
• Cadenassage de la commande rotative : Sans
• Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 noir marquage
• Fonction du commutateur : Commutateur
• Rappel : Sans
• Position 0 : Sans position Off
• Description des pôles : 3P
• Positions angulaires : Gauche : 330° / Droite : 30°
• Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010

• Angle de commutation : 30 °
• [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à EN 60947-1 / 690 V niveau de pollution 3 conformément à IEC 60947-1
• Courant de court-circuit : 5000 A
• Protection contre les courts-circuits : 50 A par cartouche fusible, type gG
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 947-1 / 6 kV conformément à IEC 947-1
• Fonctionnement des contacts : À action dépendante
• Ouverture positive : Avec

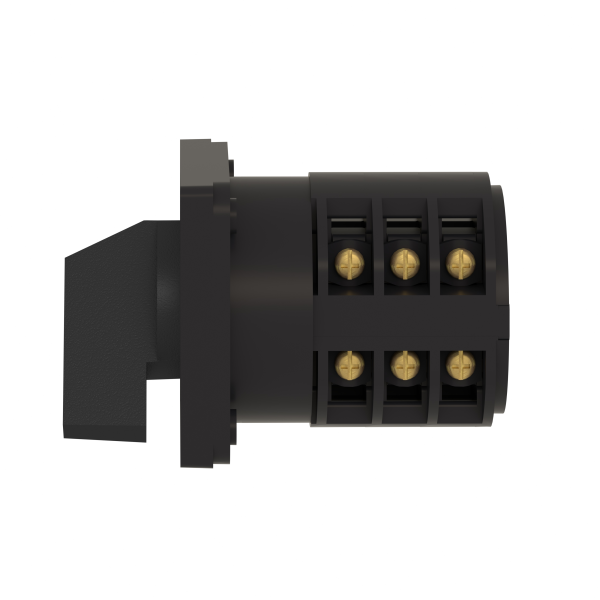

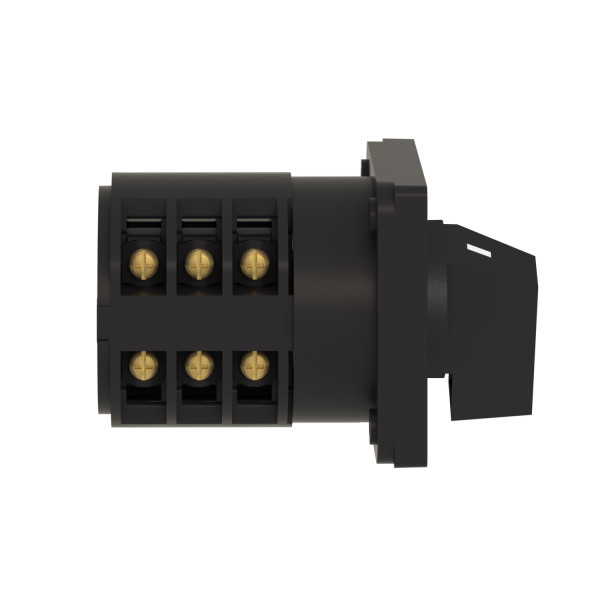

• Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 4 mm² / Borniers à vis-étrier captives rigide, 2 x 6 mm²
• Couple de serrage : 1.2 N.m
• Pouvoir de commutation en ma : 11000 mA DC à 120 V 2 contact(s) pour inductif charge (D = 50 ms) / 11000 mA DC à 180 V 3 contact(s) pour inductif charge (D = 50 ms) / 11000 mA DC à 60 V 1 contact(s) pour inductif charge (D = 50 ms) / 1200 mA DC à 220 V 1 contact(s) pour résistif charge (D = 1 ms) / 1200 mA DC à 440 V 2 contact(s) pour résistif charge (D = 1 ms) / 1200 mA DC à 660 V 3 contact(s) pour résistif charge (D = 1 ms) / 16000 mA DC à 140 V 3 contact(s) pour inductif charge (D = 50 ms) / 16000 mA DC à 48 V 1 contact(s) pour inductif charge (D = 50 ms) / 16000 mA DC à 95 V 2 contact(s) pour inductif charge (D = 50 ms) / 23000 mA DC à 120 V 2 contact(s) pour résistif charge (D = 1 ms) / 23000 mA DC à 180 V 3 contact(s) pour résistif charge (D = 1 ms) / 23000 mA DC à 60 V 1 contact(s) pour résistif charge (D = 1 ms) / 25000 mA DC à 30 V 1 contact(s) pour inductif charge (D = 50 ms) / 25000 mA DC à 60 V 2 contact(s) pour inductif charge (D = 50 ms) / 25000 mA DC à 90 V 3 contact(s) pour inductif charge (D = 50 ms) / 3200 mA DC à 110 V 1 contact(s) pour inductif charge (D = 50 ms) / 3200 mA DC à 220 V 2 contact(s) pour inductif charge (D = 50 ms) / 3200 mA DC à 330 V 3 contact(s) pour inductif charge (D = 50 ms) / 32000 mA DC à 140 V 3 contact(s) pour résistif charge (D = 1 ms) / 32000 mA DC à 24 V 1 contact(s) pour inductif charge (D = 50 ms) / 32000 mA DC à 24 V 1 contact(s) pour résistif charge (D = 1 ms) / 32000 mA DC à 48 V 1 contact(s) pour résistif charge (D = 1 ms) / 32000 mA DC à 48 V 2 contact(s) pour inductif charge (D = 50 ms) / 32000 mA DC à 48 V 2 contact(s) pour résistif charge (D = 1 ms) / 32000 mA DC à 70 V 3 contact(s) pour inductif charge (D = 50 ms) / 32000 mA DC à 70 V 3 contact(s) pour résistif charge (D = 1 ms) / 32000 mA DC à 95 V 2 contact(s) pour résistif charge (D = 1 ms) / 400 mA DC à 440 V 1 contact(s) pour résistif charge (D = 1 ms) / 400 mA DC à 660 V 2 contact(s) pour résistif charge (D = 1 ms) / 6500 mA DC à 110 V 1 contact(s) pour résistif charge (D = 1 ms) / 6500 mA DC à 220 V 2 contact(s) pour résistif charge (D = 1 ms) / 6500 mA DC à 330 V 3 contact(s) pour résistif charge (D = 1 ms)
• Durée de vie mécanique : 300000 cycle
• Largeur hors tout cao : 64 mm
• Hauteur hors tout cao : 64 mm
• Profondeur hors tout cao : 106 mm
• Masse du produit : 0.425 kg
