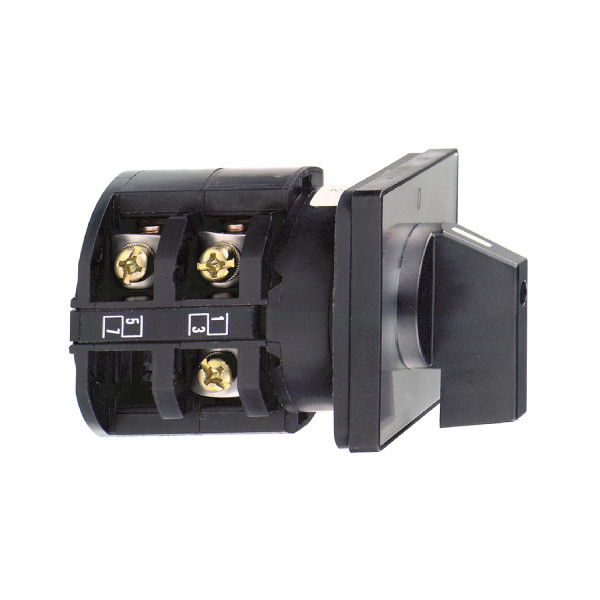

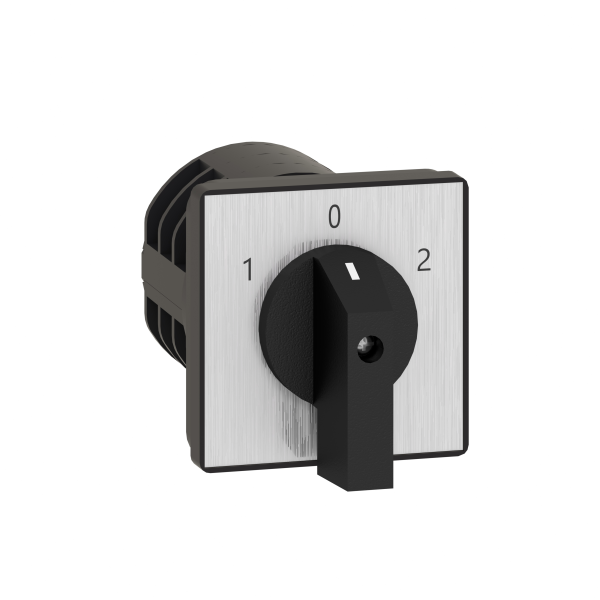

Schneider Electric Inverseur à Came 4 Pôles 60° 63 A Fixation Par Vis
385.61 € HT 462.73 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 925 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Commutateur à came complet
- Nom de composant : K63
- [ith] courant thermique conventionnel : 63 A
- Montage du produit : Montage avant
- Mode de fixation : 4 trous
- Type de tête du contrôleur à came : Avec plastron 64 x 64 mm
- Type d'unité de commande : Noir poignée
- Cadenassage de la commande rotative : Sans
- Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 noir marquage
- Fonction du commutateur : Commutateur
- Rappel : Sans
- Position 0 : Sans position Off
- Description des pôles : 4P
- Positions angulaires : Gauche : 330° / Droite : 30°
- Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010
- Angle de commutation : 30 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à EN 60947-1 / 690 V niveau de pollution 3 conformément à IEC 60947-1
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 80 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 947-1 / 6 kV conformément à IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 10 mm² / Borniers à vis-étrier captives rigide, 2 x 16 mm²
- Couple de serrage : 2.5 N.m
- Pouvoir de commutation en ma : 20000 mA DC à 140 V 3 contact(s) pour inductif charge (D = 50 ms) / 20000 mA DC à 48 V 1 contact(s) pour inductif charge (D = 50 ms) / 20000 mA DC à 95 V 2 contact(s) pour inductif charge (D = 50 ms) / 30000 mA DC à 120 V 2 contact(s) pour résistif charge (D = 1 ms) / 30000 mA DC à 180 V 3 contact(s) pour résistif charge (D = 1 ms) / 30000 mA DC à 60 V 1 contact(s) pour résistif charge (D = 1 ms) / 55000 mA DC à 30 V 1 contact(s) pour inductif charge (D = 50 ms) / 55000 mA DC à 60 V 2 contact(s) pour inductif charge (D = 50 ms) / 55000 mA DC à 90 V 3 contact(s) pour inductif charge (D = 50 ms) / 63000 mA DC à 140 V 3 contact(s) pour résistif charge (D = 1 ms) / 63000 mA DC à 24 V 1 contact(s) pour inductif charge (D = 50 ms) / 63000 mA DC à 24 V 1 contact(s) pour résistif charge (D = 1 ms) / 63000 mA DC à 48 V 1 contact(s) pour résistif charge (D = 1 ms) / 63000 mA DC à 48 V 2 contact(s) pour inductif charge (D = 50 ms) / 63000 mA DC à 48 V 2 contact(s) pour résistif charge (D = 1 ms) / 63000 mA DC à 70 V 3 contact(s) pour inductif charge (D = 50 ms) / 63000 mA DC à 70 V 3 contact(s) pour résistif charge (D = 1 ms) / 63000 mA DC à 95 V 2 contact(s) pour résistif charge (D = 1 ms)
- Durée de vie mécanique : 300000 cycle
- Largeur hors tout cao : 64 mm
- Hauteur hors tout cao : 64 mm
- Profondeur hors tout cao : 154 mm
- Masse du produit : 0.68 kg
Ancien produit : Telemecanique K63H014UP
Caractéristiques techniques
| Modèle | Commutateur |
| Courant permanent nominal (iu) | 63,0 A |
| Nombre de pôles | 4,0 |
| Avec position 0 | Non |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Ip40 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Oui |
| Appareil complet dans un boîtier | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Matériau du boîtier/corps | Autre |
| Degré de protection (nema), façade | Autre |
