Photo(s) non contractuelle(s)

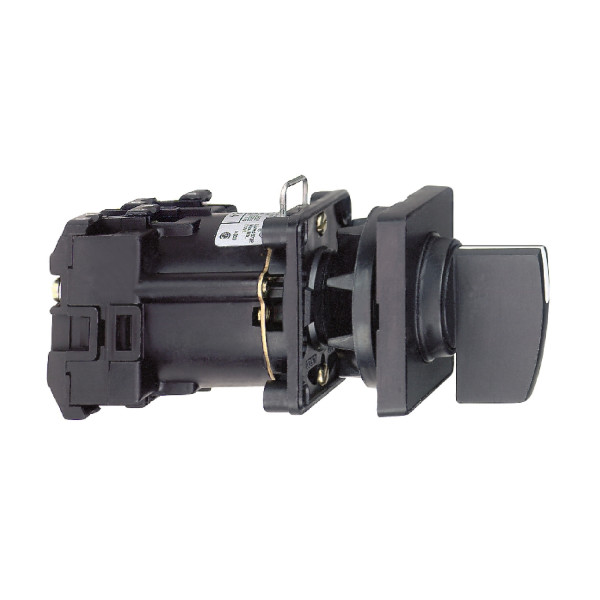

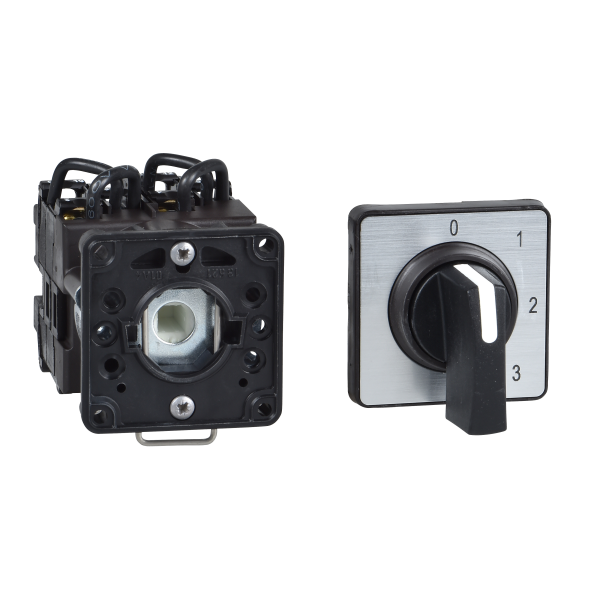

Schneider Electric Inverseur à Came 2 Pôles 90° 20 A Fixation Diam22 Mm
41.70 € HT 50.04 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 100 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Commutateur à came complet
- Nom de composant : K2
- [ith] courant thermique conventionnel : 20 A
- Montage du produit : Montage avant
- Mode de fixation : Trou Ø 22 mm
- Type de tête du contrôleur à came : Avec plastron 45 x 45 mm
- Type d'unité de commande : Noir poignée, longueur = 35 mm
- Cadenassage de la commande rotative : Sans
- Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 noir marquage
- Fonction du commutateur : Commutateur
- Rappel : Sans
- Position 0 : Sans position Off
- Description des pôles : 2P
- Positions angulaires : Gauche : 330° / Droite : 30°
- Degré de protection ip : IP65 conformément à IEC 529 / IP65 conformément à NF C 20-010
- Angle de commutation : 30 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
- [ithe] courant thermique d'emploi sous enveloppe : 16 A
- Durée de vie électrique : 200000 cycle AC-23 / 200000 cycle AC-3 / 600000 cycle AC-15 / 600000 cycle AC-21
- Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 20 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
- Durée de vie mécanique : 1000000 cycle
- Largeur hors tout cao : 45 mm
- Hauteur hors tout cao : 50 mm
- Profondeur hors tout cao : 59 mm
- Masse du produit : 0.16 kg
Ancien produit : Telemecanique K2D012UCH
Caractéristiques techniques
| Modèle | Commutateur |
| Courant permanent nominal (iu) | 20,0 A |
| Nombre de pôles | 2,0 |
| Avec position 0 | Non |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Ip65/ip67 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Oui |
| Appareil complet dans un boîtier | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 8,0 A |
| Matériau du boîtier/corps | Autre |
| Degré de protection (nema), façade | Autre |
