Photo(s) non contractuelle(s)

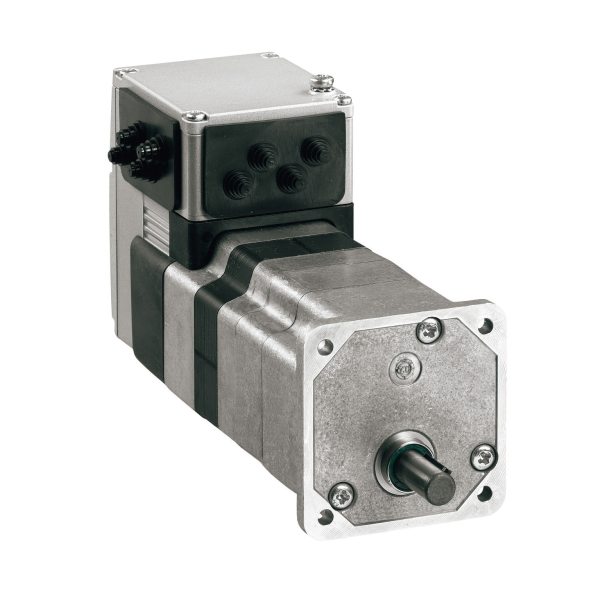

LEXIUM ENTRAINEMENT INTEGRE, MOTEUR EC, 24-36VDC, CANOPEN, REDUCTEUR INTEGRE
1868.92 € HT 2242.70 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 4485 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILE
- Type de moteur : Moteur CC sans balai
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 36 V
- Type de réseau : DC
- Interface de communication : Intégré CANopen DS301
- Longueur : 174 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Raccordement électrique : Connecteur de type industriel
- Frein de parking : Sans
- Type de réducteur : Engrenage à denture hélicoïdale, 3 étages
- Rapport de réduction : 18:1 (160:9)
- Vitesse nominale : 225 tr/min à 24 V / 270 tr/min à 36 V
- Couple nominal : 3.1 N.m à 24 V / 3.5 N.m à 36 V
- Vitesse de transmission : 50, 100, 125, 250, 500, 800 et 1 000 kbauds
- Support de montage : Flasque
- Taille bride moteur : 66 mm
- Diamètre de collier de centrage : 16 mm
- Profondeur de collier de centrage : 4 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 73.54 mm
- Type de rétroaction : BLDC encoder
- Extrémité d'arbre : À l''aide des touches
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 10 mm
- Longueur de l'axe : 25 mm
- Key width : 16 mm
- Limites de la tension d'alimentation : 18...40 V
- Consommation électrique : 7000 mA (crête) / 5500 mA (continu maximum)
- Calibre du fusible à associer : 10 A
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : <= 10 mA à 24 V sous tension/STO_A pour entrée de sécurité / <= 3 mA à 24 V sous tension/STO_B pour entrée de sécurité / 2 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 23...25 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Courant d'alimentation : Alimentation: 4 A, 36 V / Alimentation: 0.06 A, 36 V, étage de puissance désactivé / Alimentation: 0.1 A, 24 V, étage de puissance désactivé / Alimentation: 4.5 A, 24 V
- Puissance de sortie nominale : 74 W à 24 V / 98 W à 36 V
- Couple crête à l'arrêt : 3.74 N.m à 24 V / 5.18 N.m à 36 V
- Couple continu à l'arrêt : 4.3 N.m
- Couple de détente : 1.1 N.m
- Speed feedback resolution : 1.667° (gearbox output) / 12 points/turn (moteur)
- Erreur de précision : +/- 1 point
- Jeu de torsion : <= 1 °
- Inertie du rotor : 48 kg.cm²
- Maximum mechanical speed : 281 Tr/mn
- Force radiale maximale fr : 200 N (fonctionnement à long terme) / 200 N (fonctionnement à court terme)
- Force axiale maximale fa : 10 N (fonctionnement à long terme) / 80 N (fonctionnement à court terme)
- Durée de vie en heures : 2500 H de palier : (fonctionnement à court terme) / 15000 H de palier : (fonctionnement à long terme)
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 1.85 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Dc |
| Tension assignée (ue) | 24 V |
| Nombre de phases | 1 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 6 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 3,1 kN |
| Température d'utilisation | 50 °C |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0 |
| Rapport de couple au démarrage | 0 |
| Rapport de couple de décrochage | 0 |
| Calibre/courant nominal assigné (in) | 10 A |
| Fréquence assignée | 50 Hz |
| Fréquence assignée | 50 Hz |
| Vitesse de rotation assignée à fréquence assignée | 281,0 1/min |
| Matériau du boîtier/corps | Autre |
