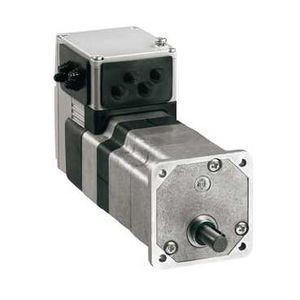

Photo(s) non contractuelle(s)
LEXIUM ENTRAINEMENT INTEGRE, MOTEUR EC, 24-36VDC, RS485
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILE
- Type de moteur : Moteur CC sans balai
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 36 V
- Type de réseau : DC
- Interface de communication : Intégré RS485
- Longueur : 122 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Raccordement électrique : Connecteur pour carte de circuit imprimé
- Frein de parking : Sans
- Type de réducteur : Sans
- Vitesse nominale : 4000 tr/mn à 24 V / 4 800 tr/min à 36 V
- Couple nominal : 0.175 N.m à 24 V / 0.24 N.m à 36 V
- Vitesse de transmission : 9,6, 19,2 et 38,4 kbauds
- Support de montage : Flasque
- Taille bride moteur : 66 mm
- Diamètre de collier de centrage : 40 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 73.54 mm
- Type de rétroaction : BLDC encoder
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 8 mm
- Longueur de l'axe : 25 mm
- Limites de la tension d'alimentation : 18...40 V
- Consommation électrique : 7000 mA (crête) / 5500 mA (continu maximum)
- Calibre du fusible à associer : 10 A
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : <= 10 mA à 24 V sous tension/STO_A pour entrée de sécurité / <= 3 mA à 24 V sous tension/STO_B pour entrée de sécurité / 2 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 23...25 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Courant d'alimentation : Alimentation: 0.06 A, 36 V, étage de puissance désactivé / Alimentation: 0.1 A, 24 V, étage de puissance désactivé / Alimentation: 4.7 A, 24 V / Alimentation: 5.1 A, 36 V
- Puissance de sortie nominale : 117 W à 36 V / 74 W à 24 V
- Couple crête à l'arrêt : 0.26 N.m à 24 V / 0.36 N.m à 36 V
- Couple continu à l'arrêt : 0.27 N.m
- Couple de détente : 0.08 N.m
- Speed feedback resolution : 12 points/turn
- Erreur de précision : +/- 1 °
- Inertie du rotor : 0.149 kg.cm²
- Maximum mechanical speed : 5000 Tr/mn
- Force radiale maximale fr : 80 N
- Force axiale maximale fa : 30 N (pression de force) / 30 N (force de traction)
- Durée de vie en heures : 20000 H de palier :
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 1.4 kg
Caractéristiques techniques
| Modèle | Other |
| Type de tension | Ac/dc |
| Tension assignée (ue) | 24,0 V |
| Nombre de phases | 1,0 |
| Classe d’efficience énergétique | Other |
| Type de construction | Other |
| Nombre de pôles | 6,0 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Other |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | None |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Air |
| Finition du bout d'arbre | Other |
| Isolation à imprégnation globale | Other |
| Adapté à la régulation de fréquence | Non |
| Palier | Other |
| Classe d’isolation selon iec | Other |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,175 kN |
| Température d'utilisation | 0,0 °C |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
