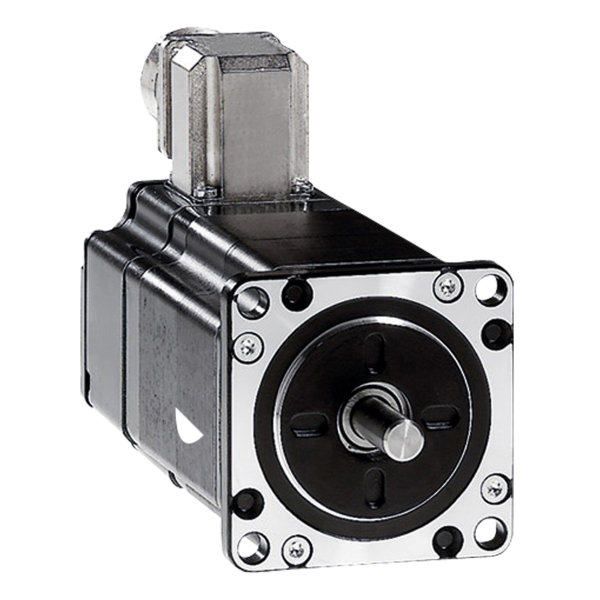

Photo(s) non contractuelle(s)
LEXIUM MOTEUR PAS A PAS,TAILLE 60, 1.7 NM, 325VDC,CONNECTEUR,ENCODEUR,FREIN
2303.32 € HT 2763.98 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 15-20 jours Délai estimatif
Jusqu'à 5527 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Compatibilité de gamme : Lexium SD3
- Type de produit ou de composant : Moteur de contrôle du mouvement
- Nom abrégé d'appareil : BRS3
- Maximum mechanical speed : 3000 Tr/mn
- Type de moteur : Moteur pas à pas triphasé
- Nombre de pôles de moteur : 6
- Limites de la tension d'alimentation : 230 V AC / 325 V DC
- Support de montage : Flasque
- Taille bride moteur : 57.2 mm
- Longueur : 157 mm
- Diamètre de collier de centrage : 38 mm
- Profondeur de collier de centrage : 1.6 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 66.6 mm
- Raccordement électrique : Connecteur
- Type de rétroaction : Single turn encoder
- Résolution du retour vitesse : 10000 points/turn
- Frein de parking : Avec
- Extrémité d'arbre : Arbre lisse
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 8 mm
- Longueur de l'axe : 21 mm
- Couple nominal : 1.5 N.m
- Couple crête à l'arrêt : 1.53 N.m
- Couple continu à l'arrêt : 1.53 N.m
- Couple statique : 1.7 N.m
- Inertie du rotor : 0.38 kg.cm²
- Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° step angle / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes number of full steps per revolution
- Erreur de précision : +/- 6 arcs min.
- Fréquence de démarrage maximale : 8.5 kHz
- In courant assigné d'emploi : 0.9 A
- Résistance : 25 Ohm (enroulement)
- Constante de temps : 4.6 ms
- Force radiale maximale fr : 25 N (second bout d'arbre) / 50 N (premier bout d'arbre)
- Force axiale maximale fa : 100 N (force de traction) / 8,4 N (pression de force)
- Durée de vie en heures : 20000 H (palier)
- Puissance d'accrochage des freins : 8 W
- Accélération angulaire : 200000 rad/s²
- Masse du produit : 2 kg
Caractéristiques techniques
| Modèle | Moteur pas à pas |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 4,75 A |
| Tension assignée (ue) | 230,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 8500 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | -25 °C |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 19,7 kN |
| Puissance nominale à fréquence assignée | 0,26 kW |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
