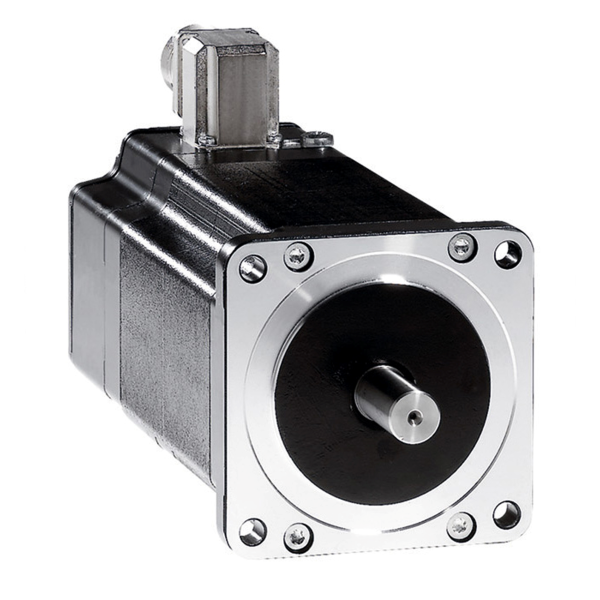

LEXIUM MOTEUR PAS A PAS,TAILLE 90, 4.52 NM, 325VDC,BOITE A BORNES
LEXIUM MOTEUR PAS A PAS,TAILLE 90, 4.52 NM, 325VDC,BOITE A BORNES

Photo(s) non contractuelle(s)

LEXIUM MOTEUR PAS A PAS,TAILLE 90, 4.52 NM, 325VDC,BOITE A BORNES

908.73 € HT 1090.48 € TTC

Dont éco participation : 0.06 €

Marque Schneider Electric

Référence BRS39AW660ABA

EAN 3389119223805

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Compatibilité de gamme : Lexium SD3
  • Type de produit ou de composant : Moteur de contrôle du mouvement
  • Nom abrégé d'appareil : BRS3
  • Maximum mechanical speed : 3000 Tr/mn
  • Type de moteur : Moteur pas à pas triphasé
  • Nombre de pôles de moteur : 6
  • Limites de la tension d'alimentation : 230 V AC / 325 V DC
  • Support de montage : Flasque
  • Taille bride moteur : 85 mm
  • Longueur : 141 mm
  • Diamètre de collier de centrage : 60 mm
Caractéristiques complémentaires :
  • Profondeur de collier de centrage : 2 mm
  • Nombre de trous de fixation : 4
  • Diamêtre des trous de fixation : 98.99 mm
  • Raccordement électrique : Bornier
  • Frein de parking : Sans
  • Extrémité d'arbre : Clavette-disque
  • Second arbre : Sans avec deuxième extrémité d'arbre
  • Diamètre de l'axe : 12 mm
  • Longueur de l'axe : 30 mm
  • Couple nominal : 4 N.m
  • Couple statique : 4.8 N.m
  • Inertie du rotor : 2.2 kg.cm²
  • Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° step angle / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes number of full steps per revolution
  • Erreur de précision : +/- 6 arcs min.
  • Fréquence de démarrage maximale : 5.3 kHz
  • In courant assigné d'emploi : 5.8 A
  • Résistance : 0.55 Ohm (enroulement)
  • Constante de temps : 9 ms
  • Force radiale maximale fr : 110 N (premier bout d'arbre) / 50 N (second bout d'arbre)
  • Force axiale maximale fa : 30 N (pression de force) / 175 N (force de traction)
  • Durée de vie en heures : 20000 H (palier)
  • Accélération angulaire : 200000 rad/s²
  • Masse du produit : 3.2 kg
Référence : SCHBRS39AW660ABA (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Modèle Moteur synchrone triphasé
Classe d’efficience énergétique Autre
Type de construction Autre
Indice de protection (ip) Autre
Cycle de sollicitation Autre
Avec résistance à coefficient de température positif Non
Avec détecteur-thermomètre à résistance (rtd) Non
Sécurité intrinsèque Sans
Capacité de surcharge Non
Méthode de refroidissement Autre
Finition du bout d'arbre Autre
Isolation à imprégnation globale Autre
Adapté à la régulation de fréquence Non
Palier Autre
Classe d’isolation selon iec Autre
Avec protection contre la condensation Non
Couple de rotation nominal 0,9 kN
Type de tension Ac/dc
Calibre/courant nominal assigné (in) 2,6 A
Tension assignée (ue) 480,0 V
Nombre de phases 3,0
Fréquence assignée 60,0 Hz
Fréquence assignée 60 Hz
Température d'utilisation 40,0 °C
Température d'utilisation 0 °C
Vitesse de rotation assignée à fréquence assignée 2000,0 1/min
Puissance nominale à fréquence assignée 0,26 kW
Rapport de courant de démarrage 0,0
Rapport de couple au démarrage 0,0
Rapport de couple de décrochage 0,0
Nombre de pôles 0,0
Matériau du boîtier/corps Autre
