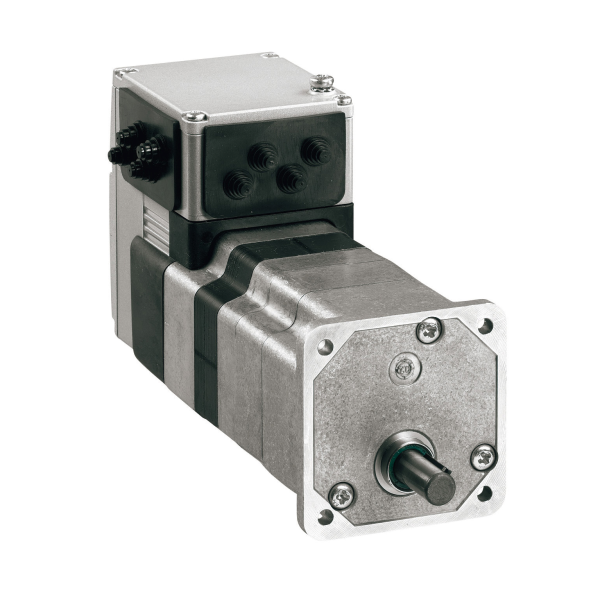

Photo(s) non contractuelle(s)
LEXIUM ILE MOTEUR-EC 24-48V ETH-IP REDUC
2940.75 € HT 3528.90 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 7057 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILE
- Type de moteur : Moteur CC sans balai
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 48 V
- Type de réseau : DC
- Interface de communication : Intégré Ethernet/IP
- Longueur : 229 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Raccordement électrique : Connecteur de type industriel
- Frein de parking : Sans
- Type de réducteur : Engrenage à vis sans fin, 3 étages
- Rapport de réduction : 54:1 (1715:32)
- Vitesse nominale : 75 tr/min à 24 V / 75 tr/min à 48 V
- Couple nominal : 6 N.m
- Vitesse de transmission : 125, 250, 500 kbauds
- Support de montage : Flasque
- Taille bride moteur : 66 mm
- Diamètre de collier de centrage : 36 mm
- Nombre de trous de fixation : 2
- Diamêtre des trous de fixation : 4.4 mm
- Type de rétroaction : BLDC encoder
- Extrémité d'arbre : Hole
- Second arbre : Sans avec deuxième extrémité d'arbre
- Limites de la tension d'alimentation : 18...55.2 V
- Consommation électrique : 7000 mA (crête) / 5500 mA (continu maximum)
- Calibre du fusible à associer : 16 A
- Interface de mise en service : Modbus TCP RS485 (9,6, 19,2 et 38,4 kbauds)
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : <= 10 mA à 24 V sous tension/STO_A pour entrée de sécurité / <= 3 mA à 24 V sous tension/STO_B pour entrée de sécurité / 2 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 23...25 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Courant d'alimentation : Alimentation: 0.1 A, étage de puissance désactivé / Alimentation: 2.7 A, 48 V / Alimentation: 6.8 A, 24 V
- Puissance de sortie nominale : 45 W à 24 V / 47 W à 48 V
- Couple crête à l'arrêt : 13.93 N.m
- Couple continu à l'arrêt : 8 N.m
- Couple de détente : 6.5 N.m
- Speed feedback resolution : 12 points/turn (moteur) / 0.56° (gearbox output)
- Erreur de précision : +/- 1 point
- Inertie du rotor : 430 kg.cm²
- Maximum mechanical speed : 93 Tr/mn
- Force radiale maximale fr : 200 N
- Force axiale maximale fa : 80 N
- Durée de vie en heures : 6000 H de palier :
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 2.3 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Dc |
| Tension assignée (ue) | 24 V |
| Nombre de phases | 1 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 6 |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 6 kN |
| Température d'utilisation | 0 °C |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0 |
| Rapport de couple au démarrage | 0 |
| Rapport de couple de décrochage | 0 |
| Calibre/courant nominal assigné (in) | 5,5 A |
| Fréquence assignée | 60 Hz |
| Fréquence assignée | 60 Hz |
| Vitesse de rotation assignée à fréquence assignée | 93,0 1/min |
| Matériau du boîtier/corps | Autre |
