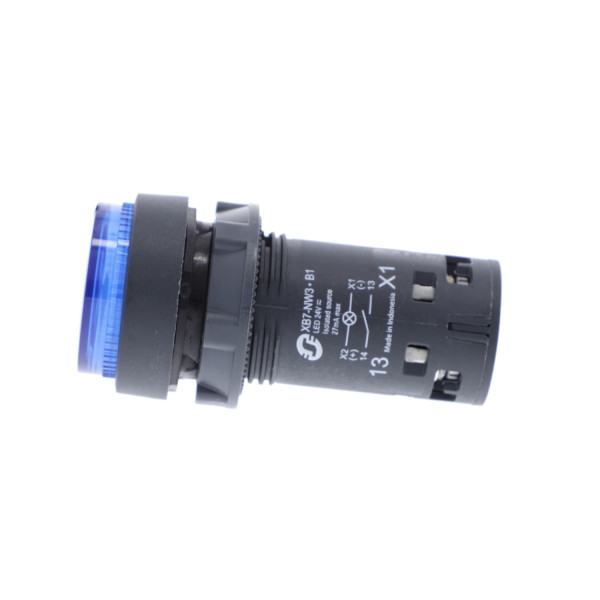

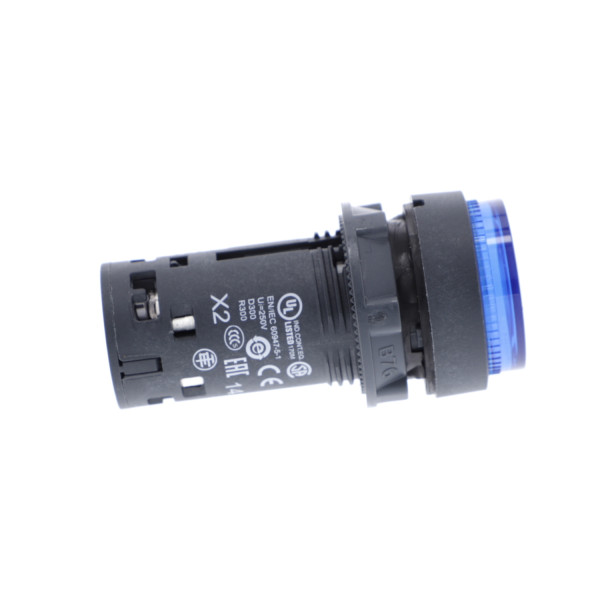

Harmony bouton poussoir lumineux - Ø22 - LED bleue - à impulsion - 1F - 24v
16.78 € HT 20.14 € TTC
Soit un prix unitaire de 16.78 € HT Soit un prix unitaire de 20.14 € TTC
Soit un total de 167.80 € HT Soit un total de 201.40 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 40 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB7
- Type de produit ou de composant : Bouton-poussoir monolithique
- Nom abrégé d'appareil : XB7
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 10
- Degré de protection ip : IP20 (face arrière) conformément à IEC 60529 / IP65 (face avant) conformément à IEC 60529
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Rappel à ressort
- Profil de l'unité de commande : Bleu non marqué
- Description des contacts : 1 "F"

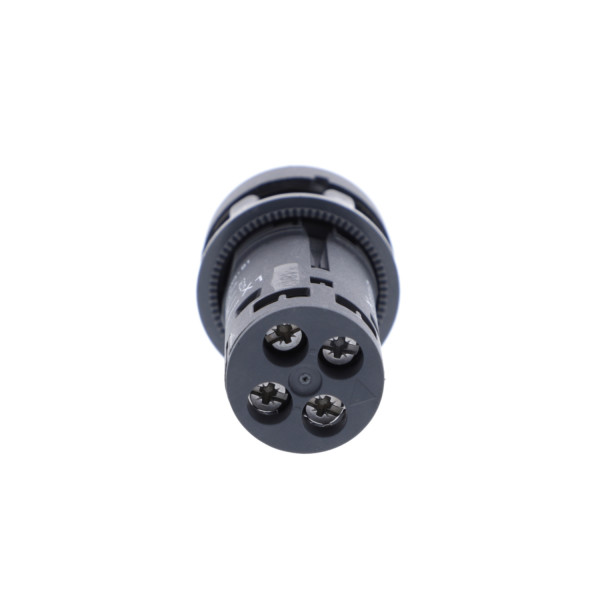

- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0.34...2 x 2.5 mm² sans embout conformément à EN/IEC 60947-1
- Source lumineuse : LED
- Culot de lampe : DEL integral
- [us] tension d'alimentation : 24 V AC/DC
- Largeur hors tout cao : 29 mm
- Hauteur hors tout cao : 29 mm
- Profondeur hors tout cao : 57.5 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.023 kg
- Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
- Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
- Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec (seulement "F") ouverture positive
- Durée de vie mécanique : 300000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V, AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V, AC-14, D300 conformément à EN/IEC 60947-5-1
- Fiabilité électrique iec 60947-5-4 : ' <= 10exp(-6) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
- Type de signalisation : Fixe
- Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
- Consommation électrique : 18...27 mA
- Durée de vie : 70000 H à la tension nominale et à 25 °C
Caractéristiques techniques
Diamètre de trou | 22,5 mm |
Couleur du bouton | Bleu |
Adapté à l'éclairage | Oui |
Nombre de postes de commande | 1 |
À rappel | Oui |
Type de bouton | Haut |
Couleur de bague frontale | Noir |
Finition du raccordement électrique | Raccordement à vis |
Indice de protection (ip) | Ip54 |
Matériau de la bague frontale | Plastique |
Avec bague frontale | Oui |
Type de lentille | Rond |
Tension d'alimentation de la lampe | 24 V |
Fonction de commutation encliquetable | Non |
Nombre de contacts en tant que contacts à fermeture | 1 |
Degré de protection (nema) | 12 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
