Photo(s) non contractuelle(s)
Lxm32 modular 100a rms pe ak 3ph 480v
4335.54 € HT 5202.65 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 10405 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Lexium 32
- Type de produit ou de composant : Servo variateur pour commande de mouvement
- Nom abrégé d'appareil : LXM32M
- Format du lecteur : Livre
- Nombre de phases réseau : Triphasé
- [us] tension d'alimentation : 200...240 V (- 15...10 %) - 380...480 V (- 15...10 %)
- Limites de la tension d'alimentation : 170...264 V - 323...528 V
- Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
- Fréquence du réseau : 47,5...63 Hz
- Filtre cem : Intégré
- Courant de sortie permanent : 40 A (f = 4 kHz)
- Courant de sortie de crête 3s : 100 A pour 5 s
- Alimentation continue : 11000 Wà 230 V
- Puissance nominale : 11 kWà 230 V (f = 4 kHz)
- Courant de ligne : 23.3 A, THDI of 140 %à 480 V, without line choke
- Fréquence de commutation : 4 kHz
- Catégorie de surtension : III
- Courant de fuite : < 30 mA
- Tension de sortie : <= power supply voltage
- Isolation électrique : Entre alimentation et contrôle
- Type de câble : Câble IEC monobrin (pour ? = 50 °C) matériau conducteur: cuivre 90°C ,matériau isolant des fils: XLPE/EPR
- Raccordement électrique : Bornier câble 8 mm² AWG 8 (CN8)
- Couple de serrage : 3.8 N.m (CN8)
- Nombre entrées tor : 2 capture
- Type d'entrée tor : Capture (capuchon)
- Durée d'échantillonnage : 0.25 ms
- Tension entrées tor : 24 V c.c. pour capture
- Logique d'entrée numérique : Positif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1
- Temps de réponse : <= 5 ms (complément de STO_A, complément de STO_B)
- Nombre sorties tor : 3
- Type de sortie tor : Logique (DO) 24 V DC
- Tension de sortie tor : <= 30 V DC
- Logique sortie tor : Positif ou négatif (DO) conformément à EN/IEC 61131-2
- Durée des rebonds de contact : <= 1 ms (complément de STO_A, complément de STO_B)
- Courant de freinage : 50 mA
- Temps de réponse de la sortie : 250 µs (DO) numérique
- Type de signal de commande : Sortie avec train d''impulsion (PTO) :RS422 (f = <= 500 kHz) (longueur de câble: 100 m)
- Type de protection : Contre l'inversion de polarité :signal d'entrée
- Fonction de sécurité : STO (safe torque off), intégré
- Niveau de sécurité : SIL 3 conformément à EN/IEC 61508
- Interface de communication : Intégré Modbus
- Type de connecteur : RJ45 (repère CN7) :Modbus
- Interface physique : RS485 multipoint à 2 fils Modbus
- Vitesse de transmission : 9600, 19200, 38400 bps pour une longueur de bus de <= 40 m Modbus
- Nombre d'adresses : 1...247 Modbus
- Led d'état : 1 LED (rouge) tension dans le servo-variateur
- Fonction de signalisation : Affichage des défauts dans 7 segments
- Marquage : CE
- Position de montage : Vertical +/- 10 degree

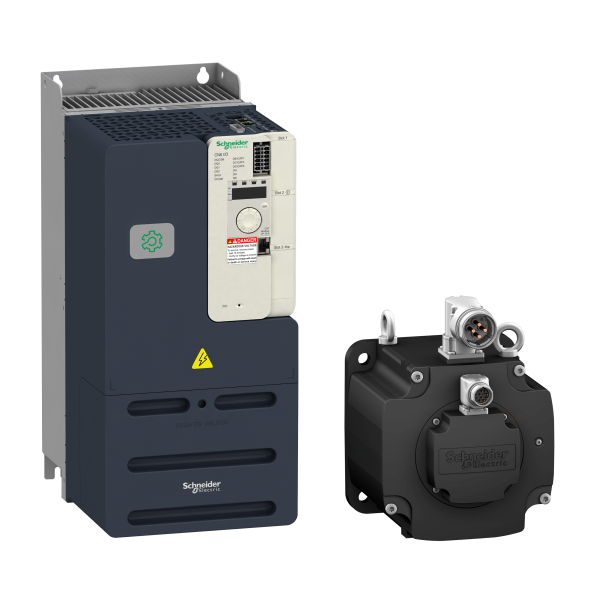

- Compatibilité produit : Servo motor BMH (190 mm, 1 motor stacks) - Servo motor BMH (190 mm, 2 motor stacks)
- Largeur : 180 mm
- Hauteur : 385 mm
- Profondeur : 240 mm
- Masse du produit : 9.6 kg
Caractéristiques techniques
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 480 V |
| Tension du secteur | 208 V |
| Fréquence du secteur | 50/60 hz |
| Type de convertisseur | Autre |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 11 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 11 kW |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 480 V |
| Supporte protocole bacnet | Non |
| Largeur | 180 mm |
| Hauteur | 385 mm |
| Profondeur | 240 mm |
| Avec élément de commande | Non |
| Nombre d’entrées numériques | 6 |
| Nombre de sorties numériques | 2 |
| Nombre d’entrées analogiques | 3 |
| Nombre de sorties analogiques | 1 |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Avec prise pour ordinateur | Non |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0 |
| Hacheur de freinage intégré | Non |
| Fréquence de sortie max. | 8 Hz |
| Tolérance relative de tension du réseau symétrique | 10 % |
| Tolérance relative de fréquence du réseau symétrique | 5 % |
| Courant de sortie nominal i2n | 40 A |
