Photo(s) non contractuelle(s)

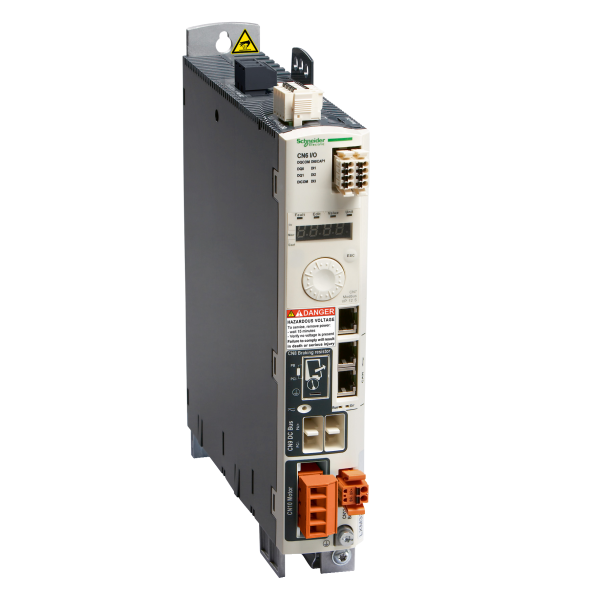

LXM32A INTERFACE CAN RJ45 18A RMS CRETE 1PH 230V
1692.28 € HT 2030.74 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 4061 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Lexium 32
- Type de produit ou de composant : Servo variateur pour commande de mouvement
- Nom abrégé d'appareil : LXM32A
- Format du lecteur : Livre
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 100...120 V (- 15...10 %) / 200...240 V (- 15...10 %)
- Limites de la tension d'alimentation : 170...264 V / 85...132 V
- Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Filtre cem : Intégré
- Courant de sortie permanent : 6 A (f = 8 kHz)
- Courant de sortie de crête 3s : 10 A à 115 V pour 5 s / 18 A à 230 V pour 5 s
- Alimentation continue : 500 W à 115 V / 1600 W à 230 V
- Puissance nominale : 0.5 kW à 115 V (f = 8 kHz) / 1 kW à 230 V (f = 8 kHz)
- Courant de ligne : 8.5 A, THDI of 147 % à 115 V, without line choke / 8.4 A, THDI of 148 % à 230 V, without line choke / 9.9 A, THDI of 74 % à 115 V, with external line choke de 2 mH / 10.6 A, THDI of 93 % à 230 V, with external line choke de 2 mH
- Fréquence de commutation : 8 kHz
- Catégorie de surtension : III
- Courant de fuite : < 30 mA
- Tension de sortie : <= power supply voltage
- Isolation électrique : Entre alimentation et contrôle
- Type de câble : Câble IEC monobrin (pour ' = 50 °C) matériau conducteur: cuivre 90°C ,matériau isolant des fils: XLPE/EPR
- Raccordement électrique : Bornier câble 3 mm² AWG 12 (CN8) / Bornier câble 5 mm² AWG 10 (CN1) / Bornier câble 5 mm² AWG 10 (CN10)
- Couple de serrage : 0.5 N.m (CN8) / 0.7 N.m (CN1) / 0.7 N.m (CN10)
- Nombre entrées tor : 1 capture / 2 sécurité / 4 logique
- Type d'entrée tor : Capture (capuchon) / Logique (DI) / Sécurité (complément de STO_A, complément de STO_B)
- Durée d'échantillonnage : 0.25 ms (DI) pour numérique
- Tension entrées tor : 24 V c.c. pour capture / 24 V c.c. pour logique / 24 V c.c. pour sécurité
- Logiqued'entrée numérique : Positif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1 / Positif (DI) à l'état 0: > 19 V à l'état 1: < 9 V conformément à EN/IEC 61131-2 type 1 / Positif ou négatif (DI) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1
- Temps de réponse : <= 5 ms (complément de STO_A, complément de STO_B)
- Nombre sorties tor : 2
- Type de sortie tor : Logique (DO)24 V DC
- Tension de sortie tor : <= 30 V c.c.
- Logique sortie tor : Positif ou négatif (DO) conformément à EN/IEC 61131-2
- Durée des rebonds de contact : <= 1 ms (complément de STO_A, complément de STO_B) / 2 µs (capuchon) / 0.25 µs...1.5 ms (DI)
- Courant de freinage : 50 mA
- Temps de réponse de la sortie : 250 µs (DO)numérique
- Type de signal de commande : Retour codeur servo-moteur
- Type de protection : Contre l'inversion de polarité :signal d'entrée / Contre les courts-circuits :signal de sorties
- Fonction de sécurité : STO (safe torque off), intégré
- Niveau de sécurité : SIL 3 conformément à EN/IEC 61508 / PL = e conformément à ISO 13849-1
- Interface de communication : Intégré CANopen / Intégré Modbus / Intégré CANmotion
- Type de connecteur : RJ45 (repères CN4 ou CN5) :CANmotion / RJ45 (repères CN4 ou CN5) :CANopen / RJ45 (repère CN7) :Modbus
- Méthode d'accès : Esclave
- Interface physique : RS485 multipoint à 2 fils Modbus
- Vitesse de transmission : 1 Mbps pour une longueur de bus de <= 4 m CANopen, CANmotion / 125 kbps pour une longueur de bus de <= 500 m CANopen, CANmotion / 250 kbps pour une longueur de bus de <= 250 m CANopen, CANmotion / 50 kbps pour une longueur de bus de <= 1000 m CANopen, CANmotion / 500 kbps pour une longueur de bus de <= 100 m CANopen, CANmotion / 9600, 19200, 38400 bps pour une longueur de bus de <= 40 m Modbus
- Nombre d'adresses : 1...247 Modbus / 1...127 CANopen, CANmotion
- Service communication : 1 SDO en réception CANmotion / 1 SDO en transmission CANmotion / 2 PDO conformes à la norme DSP 402 CANmotion / 2 SDO récepteurs CANopen / 2 SDO émetteurs CANopen / 4 PDO mappés configurables CANopen / Entraînement d''équipement et commande de mouvement CANopen CANopen, CANmotion / Affichage d''erreurs sur terminal intégré Modbus / Urgence CANopen, CANmotion / Déclenchement selon événement/temps, demande à distance, sync cyclique/acyclique CANopen / Garde de notes, battement de c'ur CANopen / Mode positionnement CANmotion / Mode positionnement, vitesse, couple et prise d''origine CANopen / Sync CANmotion
- Led d'état : 1 LED erreur / 1 LED RUN / 1 LED (rouge)tension dans le servo-variateur
- Fonction de signalisation : Affichage des défauts in 7 segments
- Marquage : CE
- Position de montage : Vertical +/- 10 degree
- Compatibilité produit : Servo motor BMH (70 mm, 1 motor stacks) / Servo motor BMH (70 mm, 2 motor stacks) / Servo motor BMH (70 mm, 3 motor stacks) / Servo motor BMH (100 mm, 1 motor stacks) / Servo motor BSH (55 mm, 3 motor stacks) / Servo motor BSH (70 mm, 1 motor stacks) / Servo motor BSH (70 mm, 2 motor stacks) / Servo motor BSH (70 mm, 3 motor stacks) / Servo motor BSH (100 mm, 1 motor stacks)
- Largeur : 48 mm
- Hauteur : 270 mm
- Profondeur : 237 mm
- Masse du produit : 1.8 kg
Caractéristiques techniques
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 230,0 V |
| Tension du secteur | 115 V |
| Fréquence du secteur | 50/60 hz |
| Type de convertisseur | Autre |
| Nombre de phases de sortie | 1 |
| Nombre de phases d'entrée | 1 |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 1,0 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 1,0 kW |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 230,0 V |
| Supporte protocole bacnet | Non |
| Largeur | 48,0 mm |
| Hauteur | 270,0 mm |
| Profondeur | 237,0 mm |
| Avec élément de commande | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 2,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 1,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec prise pour ordinateur | Non |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Hacheur de freinage intégré | Non |
| Fréquence de sortie max. | 8,0 Hz |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Courant de sortie nominal i2n | 6,0 A |
