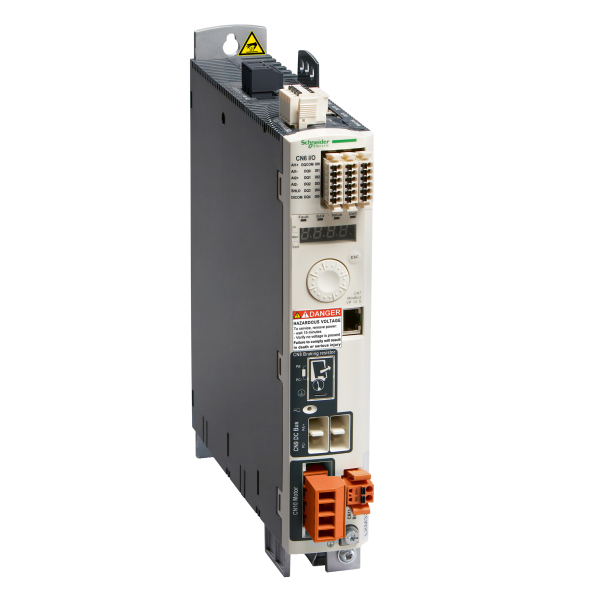

Photo(s) non contractuelle(s)
LXM32C ANALOGIQUE TRAIN IMPULSION 4,5A RMS CRETE 1PH 230V
1444.14 € HT 1732.97 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 3465 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Lexium 32
- Type de produit ou de composant : Servo variateur pour commande de mouvement
- Nom abrégé d'appareil : LXM32C
- Format du lecteur : Livre
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 100...120 V (- 15...10 %) / 200...240 V (- 15...10 %)
- Limites de la tension d'alimentation : 170...264 V / 85...132 V
- Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Filtre cem : Intégré
- Courant de sortie permanent : 1.5 A (f = 8 kHz)
- Courant de sortie de crête 3s : 3 A à 115 V pour 5 s / 4.5 A à 230 V pour 5 s
- Alimentation continue : 150 W à 115 V / 500 W à 230 V
- Puissance nominale : 0.15 kW à 115 V (f = 8 kHz) / 0.3 kW à 230 V (f = 8 kHz)
- Courant de ligne : 2.9 A, THDI of 173 % à 115 V, without line choke / 2.9 A, THDI of 181 % à 230 V, without line choke / 2.6 A, THDI of 85 % à 115 V, with external line choke de 5 mH / 3.4 A, THDI of 100 % à 230 V, with external line choke de 5 mH
- Fréquence de commutation : 8 kHz
- Catégorie de surtension : III
- Courant de fuite : < 30 mA
- Tension de sortie : <= power supply voltage
- Isolation électrique : Entre alimentation et contrôle
- Type de câble : Câble IEC monobrin (pour ' = 50 °C) matériau conducteur: cuivre 90°C ,matériau isolant des fils: XLPE/EPR
- Raccordement électrique : Bornier câble 3 mm² AWG 12 (CN8) / Bornier câble 5 mm² AWG 10 (CN1) / Bornier câble 5 mm² AWG 10 (CN10)
- Couple de serrage : 0.5 N.m (CN8) / 0.7 N.m (CN1) / 0.7 N.m (CN10)
- Nombre entrées tor : 2 sécurité / 6 logique
- Type d'entrée tor : Logique (DI) / Sécurité (complément de STO_A, complément de STO_B)
- Durée d'échantillonnage : 0.25 ms (ANA1+/ANA1-, ANA2+/ANA2-) pour analogique / 0.25 ms (DI) pour numérique
- Tension entrées tor : 24 V c.c. pour logique / 24 V c.c. pour sécurité
- Logiqued'entrée numérique : Positif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1 / Positif (DI) à l'état 0: > 19 V à l'état 1: < 9 V conformément à EN/IEC 61131-2 type 1 / Positif ou négatif (DI) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1
- Temps de réponse : <= 5 ms (complément de STO_A, complément de STO_B)
- Nombre sorties tor : 5
- Type de sortie tor : Logique (DO)24 V DC
- Tension de sortie tor : <= 30 V c.c.
- Logique sortie tor : Positif ou négatif (DO) conformément à EN/IEC 61131-2
- Durée des rebonds de contact : <= 1 ms (complément de STO_A, complément de STO_B) / 0.25 µs...1.5 ms (DI)
- Courant de freinage : 50 mA
- Nombre entrées analogiques : 2
- Temps de réponse de la sortie : 250 µs (DO)numérique
- Erreur de précision absolue : < +/- 0,5 %
- Erreur de linéarité : < +/- 0,1 %
- Type d'entrée analogique : Entrée analogique (ANA1+/ANA1-, ANA2+/ANA2-), différentiel +/- 10 V impédance d'entrée: >= 20 Ohm, résolution: 14 bits
- Type de signal de commande : Retour codeur servo-moteur / Sortie avec train d''impulsion (PTO) :RS422 (f = <= 500 kHz) (longueur de câble: 100 m) / Impulsion/direction (P/D), A/B, CW/CCW :Liaison 5 V, 24 V (collecteur ouvert) (f = <= 10 kHz) (longueur de câble: 1 m) / Impulsion/direction (P/D), A/B, CW/CCW :Liaison 5 V, 24 V (push-pull) (f = <= 200 kHz) (longueur de câble: 10 m) / Impulsion/direction (P/D), A/B, CW/CCW :RS422 (f = <= 1000 kHz) (longueur de câble: 100 m)
- Type de protection : Contre l'inversion de polarité :signal d'entrée / Contre les courts-circuits :signal de sorties
- Fonction de sécurité : STO (safe torque off), intégré
- Niveau de sécurité : SIL 3 conformément à EN/IEC 61508 / PL = e conformément à ISO 13849-1
- Interface de communication : Intégré Modbus
- Type de connecteur : RJ45 (repère CN7) :Modbus
- Interface physique : RS485 multipoint à 2 fils Modbus
- Vitesse de transmission : 9600, 19200, 38400 bps pour une longueur de bus de <= 40 m Modbus
- Nombre d'adresses : 1...247 Modbus
- Led d'état : 1 LED (rouge)tension dans le servo-variateur
- Fonction de signalisation : Affichage des défauts in 7 segments
- Marquage : CE
- Position de montage : Vertical +/- 10 degree
- Compatibilité produit : Servo motor BSH (55 mm, 1 motor stacks)
- Largeur : 48 mm
- Hauteur : 270 mm
- Profondeur : 237 mm
- Masse du produit : 1.6 kg
Caractéristiques techniques
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 230,0 V |
| Tension du secteur | 230 V |
| Fréquence du secteur | 50/60 hz |
| Type de convertisseur | Autre |
| Nombre de phases de sortie | 1 |
| Nombre de phases d'entrée | 1 |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 0,3 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 0,3 kW |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 230,0 V |
| Supporte protocole bacnet | Non |
| Largeur | 48,0 mm |
| Hauteur | 270,0 mm |
| Profondeur | 237,0 mm |
| Avec élément de commande | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 2,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 1,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec prise pour ordinateur | Non |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Hacheur de freinage intégré | Non |
| Fréquence de sortie max. | 8,0 Hz |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Courant de sortie nominal i2n | 1,5 A |
