Photo(s) non contractuelle(s)

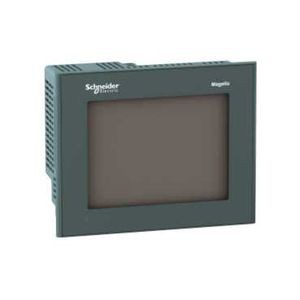

Magelis, 5.7 TFT Color Controller Panel source
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Magelis XBT GC, GT/GK avec contrôle
- Type de produit ou de composant : Contrôleur IHM tactile
- Taille de l'affichage : 5,7 pouces
- Type d'affichage : LCD TFT rétro-éclairé
- Couleur d'affichage : 65 000 couleurs
- Résolution en pixel : 320 x 240 pixels QVGA
- Afficheur tactile : Analogique
- [us] tension d'alimentation : 24 V DC
- Alimentation : Source externe
- Limites de la tension d'alimentation : 19.2...28.8 V
- Matière du coffret : PPT
- Durée de vie du rétro éclairage : 50 000 heures
- Luminosité : 8 niveaux via tableau tactile
- Contraste : 8 niveaux via tableau tactile
- Police de caractère : ASCII / Chinois (chinois simplifié) / Japonais (ANK, Kanji) / Coréen / Taïwanais (Chinois traditionnel)
- Courant à l'appel : <= 30 A
- Puissance consommée : 27 W
- Signalisation locale : 1 DEL (vert) pour opération normale
- Nombre de pages : Limité par la capacité de la mémoire interne
- Logiciel de programmation : SoMachine
- Système d'exploitation : Magelis
- Type du processeur : CPU RISC
- Fréquence du processeur : 131 MHz
- Type de mémoire : Mémoire d'application, 16 MB / Sauvegarde des données, 512 Ko
- Type de connexion intégrée : 1 Ethernet TCP/IP RJ45 / 1 port USB (V1.1) USB type A / Liaison en série COM1 SUB-D 9 mâle <= 115,2 kbits/s RS232C/RS422/RS485 / Alimentation puissance bornier débrochable à vis
- Capacité d'extension e/s : 3 modules M238
- Horodateur : Intégré
- Protocoles téléchargeables : Modbus / Modbus TCP/IP / Protocoles tiers / Uni-TE
- Mode de fixation : Par 4 agrafes vissées (panneau d'une épaisseur 1,6...5 mm)
- Marquage : CE
- Nombre entrées tor : 16
- Tension entrées tor : 24 V
- Type de tension d'entrée tor : C.c.
- Nombre de points communs : 1E/2S
- Limites de la tension d'entrée : 20,4...28,8 V
- Type d'entrée tor : Source
- Courant d'entrée tor : 5 mA sur autre I0.i / 6.5 mA sur I0.0, I0.2, I0.4, I0.6
- Impédance d'entrée : 3.7 kOhm sur I0.0, I0.2, I0.4, I0.6 / 4.7 kOhm sur autre I0.i
- Temps de filtrage : 0,5...20 ms à phase 0 / 0,5...20 ms à phase 1
- Isolement entre voies : Aucun
- Nombre sorties tor : 16
- Type de sortie tor : Transistor
- Tension de sortie tor : 24 V
- Limites de la tension de sortie : 20,4...28,8 V
- État sortie tor : Source
- Courant de sortie tor : 0.2 A
- Courant par groupe de sorties : 1.6 A
- Temps de réponse : 5 µs à phase 0 Q0.0...Q0.3 / 5 µs à phase 1 Q0.0...Q0.3 / 500 µs à phase 0 autre Q0.i / 500 µs à phase 1 autre Q0.i
- [ures] tension résiduelle : <= 0.5 V à phase 1
- Courant de fuite : 0.1 mA
- Protection contre les courts-circuits : 2.5 A fusible
- Hauteur : 135 mm
- Largeur : 167.4 mm
- Profondeur : 77.6 mm
- Masse du produit : 1 kg
Ancien produit : Telemecanique XBTGC2330T
Caractéristiques techniques
| Profondeur d'encastrement | 77,6 mm |
| Adapté aux fonctions de sécurité | Non |
| Taille de l'écran | 5,7 mm |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1 |
| Nombre d'interfaces matérielles en série rs-232 | 1 |
| Nombre d'interfaces matérielles en série rs-422 | 1 |
| Nombre d'interfaces matérielles en série rs-485 | 1 |
| Nombre d'interfaces matérielles usb | 2 |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Avec écran couleur | Oui |
| Nombre de couleurs de l'écran | 65536 |
| Nombre de pixels, horizontal | 320 |
| Nombre de pixels, vertical | 240 |
| Avec clavier numérique | Non |
| Avec clavier alphabétique | Non |
| Mémoire projet/mémoire utilisateur utiles | 16384 Ko |
| Avec affichage de messages | Oui |
| Avec système de message (tampon et acquittement inclus) | Oui |
| Représentation des valeurs de processus (sortie) possible | Oui |
| Valeur de processus par défaut (entrée) possible | Oui |
| Avec recettes | Oui |
| Sortie d'impression disponible | Oui |
| Nombre de langues en ligne | 5 |
| Composants logiciels supplémentaires, chargeables | Oui |
| Classe de protection (ip), face avant | Ip65/ip67 |
| Avec interfaces logicielles | Oui |
| Largeur de l'avant | 167,4 mm |
| Hauteur de l'avant | 135 mm |
| Montage possible sur barres profilées | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Oui |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24 V |
| Tension d'alimentation cc | 24 V |
| Finition de l'écran | Tft |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Technologie tactile | Fonction tactile résistante |
| Degré de protection (nema), façade | 4x |
| Température d'utilisation | 50 °C |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Nombre de touches de fonction, programmable | 0 |
| Nombre de niveaux de protection par mot de passe | 0 |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Nombre d'échelles de gris/de bleu de l'écran | 0 |
| Nombre de touches à led | 0 |
| Nombre de touches système | 0 |
