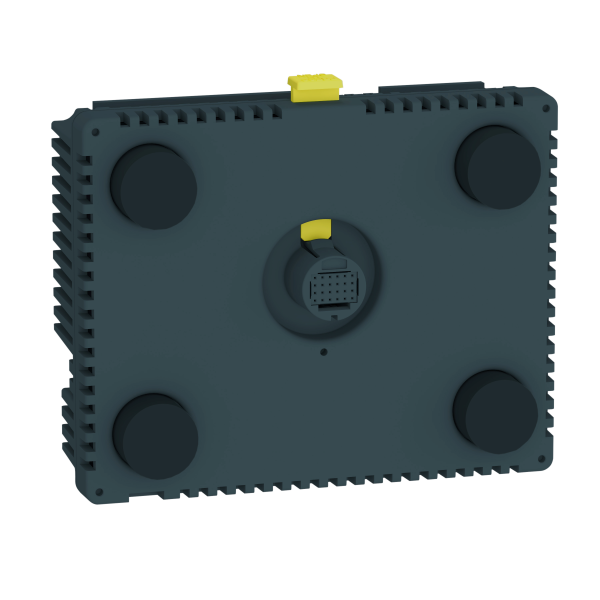

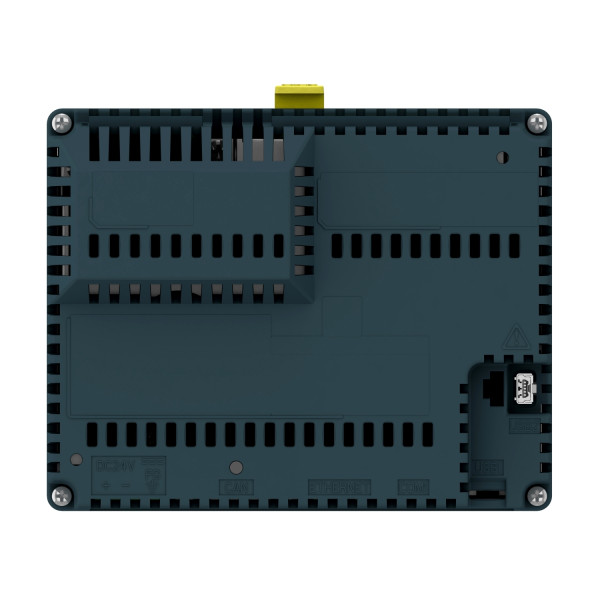

Magelis HMI Rear Module Small Controller Machine

Description

Caractéristiques principales :

Gamme de produits : Magelis SCU
Fonction produit : Contrôleur
Présentation du produit : Élément de base

Caractéristiques complémentaires :

Alimentation : Source externe
[us] tension d'alimentation : 24 V à 20.4…28.8 V CC
Immunité aux micro-coupures :
Courant à l'appel :
Puissance consommée : 15 W
Signalisation locale : Sans signalisation
Nombre de pages : Limité par la capacité de la mémoire interne
Logiciel de programmation : SoMachine
Système d'exploitation : Magelis
Type du processeur : CPU RISC
Fréquence du processeur : 333 MHz
Type de mémoire : 128 MB flash mémoire, type: NAND128 Ko stockage de données interne mémoire, type: FRAM128 MB Application en marche mémoire, type: DRAM

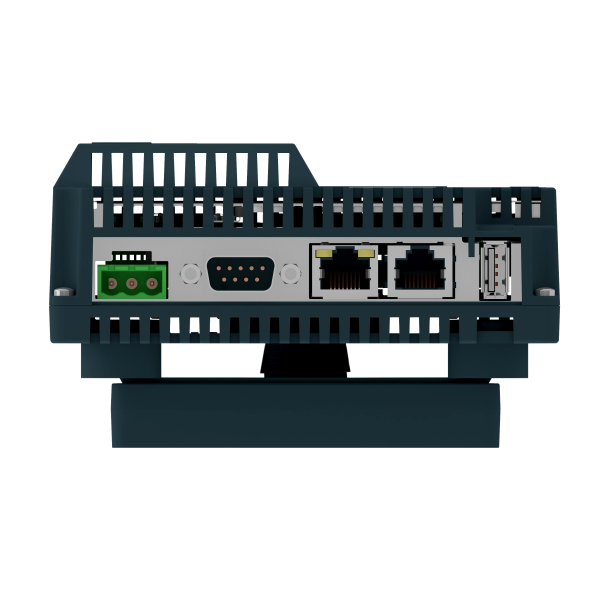

Type de connexion intégrée : 1 RJ45 connecteur liaison série avec RS232/RS485 interface à 1 RJ45 connecteur Ethernet TCP/IP1 USB 2.0 type mini B1 USB 2.0 type ASUB-D 9 connecteur maître bus CANopen
Horodateur : Intégré
Protocoles téléchargeables : ModbusModbus TCP/IPCANopen
Mode de fixation : Avec 1 écrou - (diamètre: Ø 22 mm, Montage: 1…6 mm d'épaisseur de paroie
Matière du boitier : PC/PBT
Tenue aux chocs mécaniques : 147 m/s² (durée=11 ms) se conformer à IEC 60068-2-27 sur rail DIN294 m/s² (durée=6 ms) se conformer à IEC 60068-2-27 montage en tableau
Tenue aux vibrations : +/-3,5 mm (f=5…9 Hz) se conformer à IEC 60068-2-61 gn (f=9…150 Hz) se conformer à IEC 60068-2-6
Compatibilité électromagnétique : Test d'immunité aux décharges électrostatiques - niveau de test: 8 kV, décharge dans l'air se conformer à IEC 6100-4-11Test d'immunité aux décharges électrostatiques - niveau de test: 6 kV, décharge par contact se conformer à IEC 6100-4-11Susceptibilité aux champs électromagnétiques - niveau de test: 10 V/m, 80 MHz…3 GHz se conformer à IEC 61000-4-3Test d'immunité aux transitoires électriques rapides - niveau de test: 2 kV, câbles d'alimentation se conformer à IEC 61000-4-4Test d'immunité aux transitoires électriques rapides - niveau de test: 1 kV, entre les E/S analogiques et la tension de fonctionnement se conformer à IEC 61000-4-4Test d'immunité aux transitoires électriques rapides - niveau de test: 2 kV, câblages des relais se conformer à IEC 61000-4-4Test d'immunité aux transitoires électriques rapides - niveau de test: 1 kV, Ligne Ethernet se conformer à IEC 61000-4-4Test d'immunité aux transitoires électriques rapides - niveau de test: 1 kV, Ligne port COM se conformer à IEC 61000-4-4Test d'immunité aux transitoires électriques rapides - niveau de test: 1 kV, Ligne CAN se conformer à IEC 61000-4-4Test d’immunité aux surtensions - niveau de test: 2 kV, alimentation (mode commun) se conformer à IEC 61000-4-5Test d’immunité aux surtensions - niveau de test: 1 kV, alimentation (mode différentiel) se conformer à IEC 61000-4-5Test d’immunité aux surtensions - niveau de test: 1 kV mode commun, E/S Digitale se conformer à IEC 61000-4-5Test d’immunité aux surtensions - niveau de test: 0,5 kV mode différentiel, E/S Digitale se conformer à IEC 61000-4-5Perturbations RF transmises par conduction - niveau de test: 10 V, 0,15 à 80 MHz se conformer à IEC 61000-4-6Émission transmise par conduction - niveau de test: 150 kHz…30 MHz se conformer à EN 55011Émission rayonnée - niveau de test: 30 MHz…1 GHz se conformer à EN 55011
Nombre entrées tor : 2 pour entrée rapide (mode normal) se conformer à IEC 61131-2 Type 114 pour entrée digitale se conformer à IEC 61131-2 Type 1
Tension entrées tor : 24 V DC entrée digitale:PNP ou NPN (positif/négatif)
Nombre de points communs : 1 pour entrée rapide (compteur rapide)2 pour entrée digitale
Courant d'entrée tor : 7.83 mA pour entrée rapide5 mA pour digitale
Impédance d'entrée : 4,7 kOhm2,81 kOhm
Alimentation électrique du capteur : 15…28.8 V DC, tension (état 1): >= 15 V, courant (état 1): >= 5 mA, tension (état 0): 15…28.8 V DC, tension (état 1): >= 15 V, courant (état 1): >= 2.5 mA, tension (état 0):
Temps de filtrage configurable : 0 ms sans filtre (aucun)0.004…0.04 ms filtre anti-rebonds (déclenchement et filtre par pas Nx0.5ms (64>=N>=2))3…12 ms intégrateur (aucun/run/stop)
Fréquence d'entrée : 100 kHz pour entrée rapide (codeur) - type de commande A/B100 kHz pour entrée rapide - type de commande simple phase100 kHz pour entrée rapide - type de commande impulsion/instruction
Cable distance between devices : Shielded cable: 10 m for fast inputShielded cable: 100 m for digital inputUnshielded cable: 50 m for digital input
Pas de raccordement : 3,5 mm
Protection surtension : Avec
Isolation entre les canaux d'e/s et l'électronique interne : 500 V CC
Isolement entre voies : Aucun
Nombre sorties tor : 2 sortie rapide (mode normal), sortie TOR: source8 sortie digitale, sortie TOR: source
Tension de sortie tor : 24 V CC (limite de tension: 19,2…28,8 V) avec transistor sortie(s) digitale(s)24 V CC (limite de tension: 5...30 V) avec relais sortie(s) digitale(s)220 V CA (limite de tension: 100…250 V) avec relais sortie(s) digitale(s)

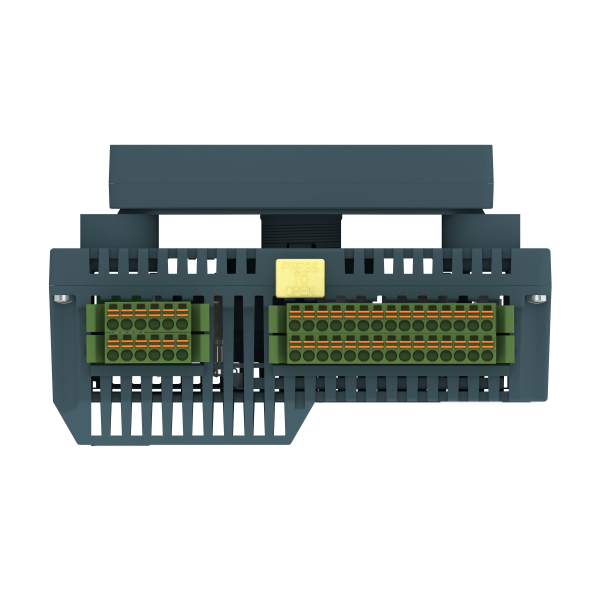

Nombre d'entrées/sorties : 2 pour entrée rapide, raccordement(s): FI0…FI114 pour entrée digitale, raccordement(s): DI0…DI132 pour sortie rapide, raccordement(s): FQ0…FQ18 pour sortie digitale, raccordement(s): DQ0…DQ7
Courant de sortie tor : 300 mA, temps de réponse 2 ms pour sortie rapide (mode normal)50 mA, temps de réponse 2 ms pour sortie rapide (mode PWM ou PTO)2 A (courant par groupe de sorties:4 A), temps de réponse 5 ms avec contact ouvert pour sortie digitale2 A (courant par groupe de sorties:4 A), temps de réponse 5 ms avec contact ouvert pour sortie digitale2 A (courant par groupe de sorties:4 A), temps de réponse 2 ms avec contact fermé pour sortie digitale
Résistance d'isolement : > 10 M? entre l’E/S et l'électronique interne> 10 M? entre alimentation et terre
Fréquence de sortie :
Erreur de précision absolue : +/-0,1% de la pleine échelle de rapport cyclique 1 à 9% pour sortie rapide (mode PWM ou PTO)1 % de déviation maximale de rapport cyclique 1 à 9% pour sortie rapide (mode PWM ou PTO)+/- 5 % de la pleine échelle de rapport cyclique 10 à 90% pour sortie rapide (mode PWM ou PTO)+/- 10 % de la pleine échelle de rapport cyclique 20 à 80% pour sortie rapide (mode PWM ou PTO)+/- 15 % de la pleine échelle de rapport cyclique 30 à 70% pour sortie rapide (mode PWM ou PTO)
Hauteur : 50.65 mm
Largeur : 128 mm
Profondeur : 102 mm
Poids : 0.359 kg
