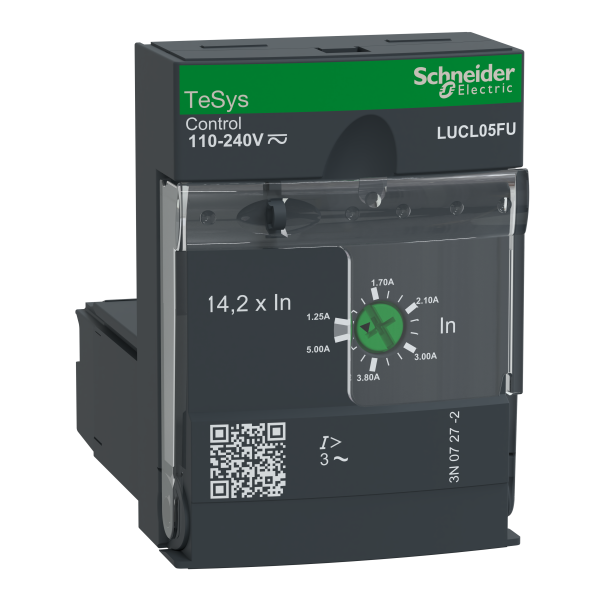

U.C. PROTECTION MAGNETIQUE 1,25 -- 5A 110 -- 240V
85.08 € HT 102.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 63-68 jours Délai estimatif
Jusqu'à 204 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys U
Nom abrégé de l'appareil : LUCL
Fonction produit : Unité de contrôle magnétique
Application spécifique du produit : Protection de variateur de vitesse ou de démarreur progressif
Accessoires associés : LUFC00LUFN..
Catégorie d'emploi : AC-41AC-43AC-44
Puissance moteur kw : 3 kW à 690 V CA 50/60 Hz2.2 kW à 500 V CA 50/60 Hz1.5 kW à
Zone de réglage de protection thermique : 1.25…5 A
Tension circuit de commande : 110...220 V CC110...240 V CA
Langue : Anglais - réglage réglage usineAnglais, français, allemand, italien, espagnol - réglage réglable
Caractéristiques complémentaires :
Fonction disponible : Réinitialisation manuelleProtection court-circuit
Mode d'installation : Kit enfichable
Emplacement de montage : Avant
Plage de tension du circuit de commande : 55 V pour CA circuit 110...240 V perte de niveau55 V pour CC circuit 110...240 V perte de niveau88...242 V pour CC circuit 110...240 V en marche88...264 V pour CA circuit 110...240 V en marche
Consommation électrique typique : 25 mA à 110...220 V CC I eff étanche avec LUB3225 mA à 110...240 V CA I eff étanche avec LUB32280 mA à 110...220 V CC I maximum lors de la fermeture avec LUB12280 mA à 110...220 V CC I maximum lors de la fermeture avec LUB32280 mA à 110...240 V CA I maximum lors de la fermeture avec LUB12280 mA à 110...240 V CA I maximum lors de la fermeture avec LUB3235 mA à 110...220 V CC I eff étanche avec LUB1235 mA à 110...240 V CA I eff étanche avec LUB12
Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande35 ms ouverture avec LUB32 pour télécommande50 ms fermeture avec LUB12 pour télécommande50 ms fermeture avec LUB32 pour télécommande60 ms fermeture avec LUB12 pour télécommande60 ms fermeture avec LUB32 pour télécommande70 ms fermeture avec LUB12 pour télécommande70 ms fermeture avec LUB32 pour télécommande
Type de charge : Moteur triphasé - refroidissement: refroidissement naturel - réglage réglage usineMoteur monophasé
Seuil de déclenchement : 14,2 x Ir +/- 20 %
Remise à zéro : Remise à zéro automatique - réglage: plage de réglageManuel - réglage: réglage usineManuel - réglage: plage de réglageRéinitialisation à distance - réglage: plage de réglage
Durée avant réinitialisation : 120 s - réarmement manuel - réglage réglage usine1…1000 s - réarmement réinitialisation manuelle ou automatique - réglage réglable
Informations affichées : Moyenne de courant - réglage réglage usineMoyenne de courant - réglage réglableOrigine des 5 dernières erreurs - réglage réglableCourant en phase - réglage réglableCourant de fuite à la terre - réglage réglableDéséquilibre de phases - réglage réglableÉtat thermique du moteur - réglage réglable
[ui] tension assignée d'isolement : 600 V se conformer à UL 508690 V conformément à IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires se conformer à IEC 60947-1SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal se conformer à IEC 60947-1
Poids : 0.135 kg
Caractéristiques techniques
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 5 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Oui |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Réinitialisation externe possible | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Tension d'alimentation de courant nominal us cc | 110 V |
| Tension d'alimentation de courant nominal us cc | 220 V |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Avec déclencheur de court-circuit | Oui |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Autre |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac/dc |
| Type de starter moteur | Autre |
| Courant de fonctionnement nominal, ca-3, 400 v | 5 A |
| Température ambiante, limite supérieure sans restriction | 70 °C |
| Protection contre les surcharges compensée en température | Non |
| Classe de coordination selon iec 60947-4-3 | Classe 2 |
| Courant permanent nominal (iu) | 5,0 A |
| Nombre de pôles | 3,0 |
| Fonction déclencheur de court-circuit | Non retardé |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110 V |
| Tension d'alimentation de courant nominal us cc | 220,0 V |
| Tension d'alimentation de courant nominal us cc | 220 V |
| Avec fonction de protection contre les mises à la terre accidentelles | Non |
| Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 18,0 A |
| Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 71,0 A |
| Finition de la protection du moteur | Autre |
| Type de tension d'actionnement | Ac/dc |
