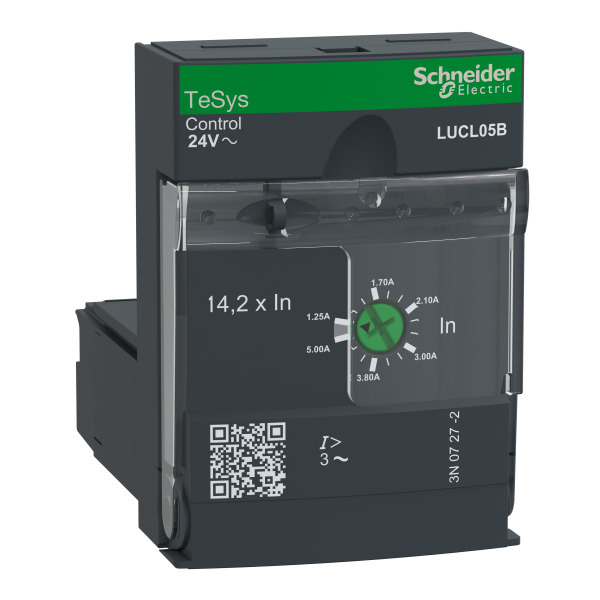

U.C. PROTECTION MAGNETIQUE 1,25 -- 5A 24V AC

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys U
Nom abrégé de l'appareil : LUCL
Fonction produit : Unité de contrôle magnétique
Application spécifique du produit : Protection de variateur de vitesse ou de démarreur progressif
Accessoires associés : LUFC00LUFN..
Catégorie d'emploi : AC-41AC-43AC-44
Puissance moteur kw : 3 kW à 690 V CA 50/60 Hz2.2 kW à 500 V CA 50/60 Hz1.5 kW à
Zone de réglage de protection thermique : 1.25…5 A
Tension circuit de commande : 24 V CA
Langue : Anglais - réglage réglage usineAnglais, français, allemand, italien, espagnol - réglage réglable

Caractéristiques complémentaires :

Fonction disponible : Réinitialisation manuelleProtection court-circuit
Mode d'installation : Kit enfichable
Emplacement de montage : Avant
Plage de tension du circuit de commande : 14,5 V pour CA circuit 24 V perte de niveau20...26.5 V pour CA circuit 24 V en marche
Consommation électrique typique : 140 mA à 24 V CA I maximum lors de la fermeture avec LUB12220 mA à 24 V CA I maximum lors de la fermeture avec LUB3270 mA à 24 V CA I eff étanche avec LUB1290 mA à 24 V CA I eff étanche avec LUB32
Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande35 ms ouverture avec LUB32 pour télécommande50 ms fermeture avec LUB12 pour télécommande50 ms fermeture avec LUB32 pour télécommande60 ms fermeture avec LUB12 pour télécommande60 ms fermeture avec LUB32 pour télécommande70 ms fermeture avec LUB12 pour télécommande70 ms fermeture avec LUB32 pour télécommande
Type de charge : Moteur triphasé - refroidissement: refroidissement naturel - réglage réglage usineMoteur monophasé
Seuil de déclenchement : 14,2 x Ir +/- 20 %
Remise à zéro : Remise à zéro automatique - réglage: plage de réglageManuel - réglage: réglage usineManuel - réglage: plage de réglageRéinitialisation à distance - réglage: plage de réglage
Durée avant réinitialisation : 120 s - réarmement manuel - réglage réglage usine1…1000 s - réarmement réinitialisation manuelle ou automatique - réglage réglable
Informations affichées : Moyenne de courant - réglage réglage usineMoyenne de courant - réglage réglableOrigine des 5 dernières erreurs - réglage réglableCourant en phase - réglage réglableCourant de fuite à la terre - réglage réglableDéséquilibre de phases - réglage réglableÉtat thermique du moteur - réglage réglable
[ui] tension assignée d'isolement : 600 V se conformer à UL 508690 V conformément à IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires se conformer à IEC 60947-1SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal se conformer à IEC 60947-1
Poids : 0.135 kg
