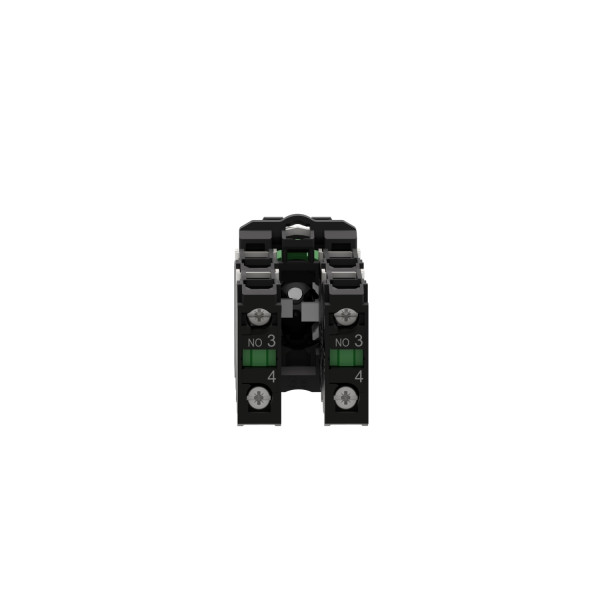

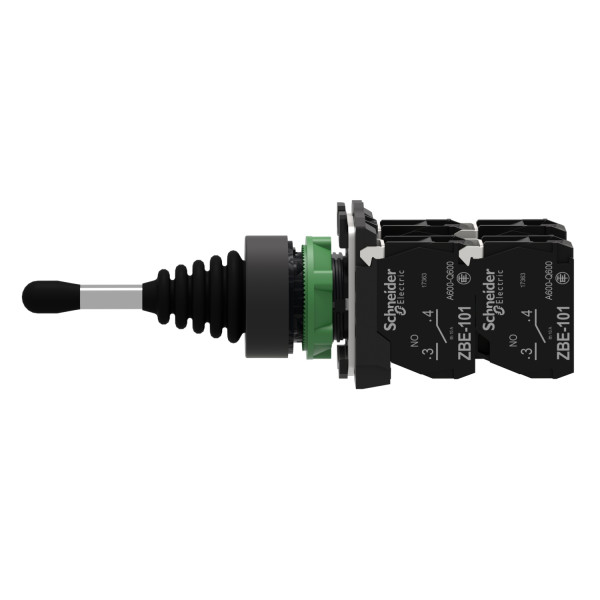

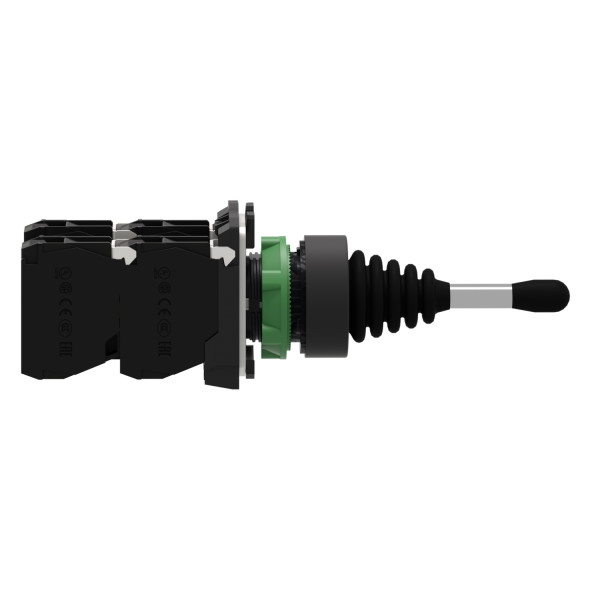

Harmony manipulateur Ø22 - 4 positions à rappel vers 0 position - 1 F
Harmony manipulateur Ø22 - 4 positions à rappel vers 0 position - 1 F
Harmony manipulateur Ø22 - 4 positions à rappel vers 0 position - 1 F
Harmony manipulateur Ø22 - 4 positions à rappel vers 0 position - 1 F

Photo(s) non contractuelle(s)

Harmony manipulateur Ø22 - 4 positions à rappel vers 0 position - 1 F

71.94 € HT 86.33 € TTC

Marque Schneider Electric

Référence XD5PA24

EAN 3389110904307

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Manipulateur complet
  • Nom abrégé d'appareil : XD5
  • Matériau de la collerette : Plastique
  • Matière de l'embase de fixation : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort à position 0
  • Profil de l'unité de commande : Tige opérationnelle d'une longueur de 54 mm
  • Positions de l'unité de commande : 5 positions
  • Directive del'opérateur : 4 directions
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
Caractéristiques complémentaires :
  • Hauteur : 47 mm
  • Largeur : 30 mm
  • Profondeur : 132 mm
  • Masse du produit : 0.077 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Cran par direction : 1
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Utilisation des contacts : Standard
  • Ouverture positive : Sans ouverture positive
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXD5PA24 (Schneider-Electric)

Ancien produit : Telemecanique XD5PA24

Schneider Electric

SCHXDLPA24

MANIPULATEUR 4 DIRECTIONS

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG031532

Attache Grise RAL7035 pour Câble Rond Diamètre 16 mm Fixfor Legrand

5,0 (1)

En stock
1600 produit(s) disponible(s)

0.13 € HT 0.16 € TTC

Soit un total de 13.00 € HT Soit un total de 16.00 € TTC

CNTIRL16

Tube IRL 3321 diamètre 16 gris conduit isolant rigide longueur de 3m

5,0 (2)

En stock
2100 mètre(s) disponible(s)

0.50 € HT 0.60 € TTC

Soit un total de 1.50 € HT Soit un total de 1.80 € TTC

Prix au mètre

CNTIRL20

Tube IRL 3321 diamètre 20 gris conduit isolant rigide longueur de 3m

4,0 (1)

En stock
1029 mètre(s) disponible(s)

0.92 € HT 1.10 € TTC

Soit un total de 2.76 € HT Soit un total de 3.30 € TTC

Prix au mètre

CNTIRL25

Tube IRL 3321 diamètre 25 gris conduit isolant rigide longueur de 3m

5,0 (2)

En stock
1668 mètre(s) disponible(s)

1.17 € HT 1.40 € TTC

Soit un total de 3.51 € HT Soit un total de 4.20 € TTC

Prix au mètre

Eurohm

EUR50308

Bte indus.ip55 210x170x80 - 960°

Non géré en stock
A commander

13.75 € HT 16.50 € TTC

Les avis clients

Caractéristiques techniques

Fixation centrale, diamètre du trou 22,0 mm
Nombre de directions d'actionnement 4,0
Nombre de contacts à fermeture par direction d'actionnement 1,0
Avec retour automatique à la position 0 Oui
Couleur de bague frontale Noir
Signal de sortie analogique configurable Non
Indice de protection (ip) Ip66
Générateur de code Non
Matériau de la bague frontale Plastique
Avec bague frontale Oui
Verrouillage en position 0 Non
Longueur du joystick 54,0 mm
Degré de protection (nema) Autre
Nombre de contacts-inverseurs par direction 0,0
Nombre de contacts à ouverture par direction d'actionnement 0,0
Nombre de positions de commutation 4,0
Courant de fonctionnement nominal à ca-21 10,0 A
