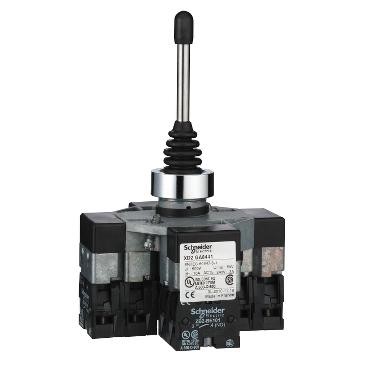

Manipulateur Levier Court 4 Contacts

Photo(s) non contractuelle(s)

Manipulateur Levier Court 4 Contacts

Marque Schneider Electric

Référence XD2GA1587401

EAN 3606485369136

Emballage : 24

Prix sur consultation

Description

Caractéristiques principales :

Gamme de produits : Harmony XD2
Fonction produit : Manipulateur complet
Nom abrégé de l'appareil : XD2
Diamètre de fixation : 22 mm
Matériau de la collerette : Métal plaqué chrome

Caractéristiques complémentaires :

[ie] courant assigné d'emploi : 0,125à 240 V AC-15, A3000.27 Aà 250 V DC-13, Q300 conformément à EN/IEC 60947-5-10.27 Aà 250 V DC-13, Q300 conformément à EN/IEC 60947-5-1
[ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) se conformer à UL 508600 V (niveau de pollution: 3) se conformer à CSA C22.2 No 14500 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
Positions de l'unité de commande : Toutes les positions
Cran par direction : 1
Directive de l'opérateur : 4 directions
Description des contacts : 4 "F" à action dépendante
Protection contre les courts-circuits : 10 A gG (gl) NFC cartouche fusible conformément à IEC 337-1B
Mode de raccordement : Borniers à vis-étrier captives - 2 x 1,5 mm² avec ou sans emboutBorniers à vis-étrier captives - 2 x 1,5 mm² avec ou sans embout6,3 mm connecteurs FastonBorniers à vis-étrier captives - 1 x 0,5 mm² avec ou sans emboutBorniers à vis-étrier captives - 1 x 2,5mm² avec ou sans embout
Durée de vie électrique : 1000000 cycleà 230 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycleà 127 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycleà 24...48 V AC-15, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycleà 24 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycleà 48 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycleà 120 V DC-13, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
Désignation code des contacts : A600-Q600
Catégorie de surtension : Classe I se conformer à IEC 536
Durée de vie mécanique : 1000000 cycle
Entraxe de fixation : 90 x 90 mm
Retour : À position 0À position 0Rappel de ressort
Hauteur : 102 mm
Profondeur : 59 mm
Poids : 0.445 kg

Les avis clients

Caractéristiques techniques

Fixation centrale, diamètre du trou 22,0 mm
Nombre de directions d'actionnement 4,0
Nombre de contacts à fermeture par direction d'actionnement 4,0
Avec retour automatique à la position 0 Non
Couleur de bague frontale Chrome
Signal de sortie analogique configurable Non
Indice de protection (ip) Ip66
Générateur de code Non
Matériau de la bague frontale Metal
Avec bague frontale Oui
Verrouillage en position 0 Non
Nombre de contacts-inverseurs par direction 0,0
Nombre de contacts à ouverture par direction d'actionnement 0,0
