manipulateur Ø22 Harmony 4 positions à rappel vers 0 position - 1 F

Description

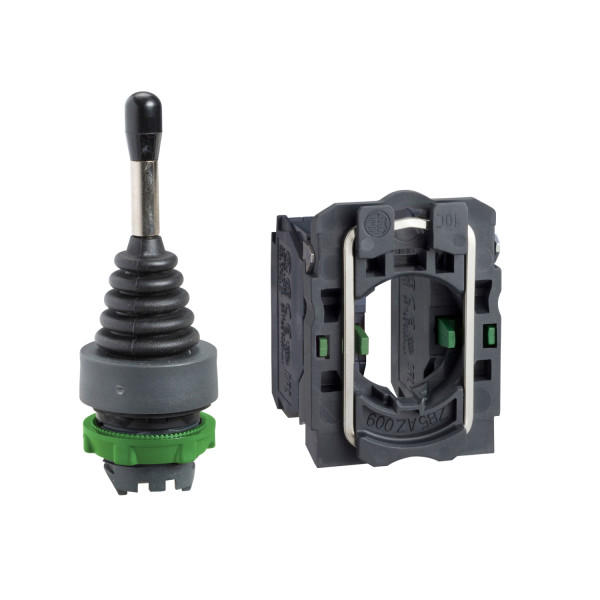

Manipulateur 22 mm 4 Positions Harmony Schneider Electric

Ce manipulateur Harmony, de la marque Schneider Electric, est un mécanisme de commande servant à contrôler le fonctionnement d’un appareil. Il possède 4 directions avec un contact fermé pour commander le moteur de l’appareil. Cet outil est généralement utilisé pour manipuler les moteurs, les engins mécaniques ou le bras robotique dans une usine de fabrication. Ce manipulateur est capable de contrôler tout type d’appareil à moteur pilotable installé sur un circuit de 0,1à 0,22 A. Il propose un rappel à ressort pour le retour automatique vers la position 0 ou la position de départ.  Son raccordement se fait aussi facilement à l’aide des borniers à vis-étriers.

Les + du produit :

• Livré complet
• Facile à manipuler

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Manipulateur complet
• Nom abrégé d'appareil : XD4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Type d'unité de commande : Rappel à ressort à position 0
• Profil de l'unité de commande : Tige opérationnelle d'une longueur de 54 mm
• Positions de l'unité de commande : 5 positions
• Directive del'opérateur : 4 directions
• Description des contacts : 1 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1

Caractéristiques complémentaires :

• Masse du produit : 0.133 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Forme de la tête de l'unité de signalisation : Rond
• Cran par direction : 1
• Utilisation des contacts : Standard
• Ouverture positive : Sans ouverture positive
• Durée de vie mécanique : 1000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

Référence : SCHXD4PA24 (Schneider-Electric)

Ancien produit : Telemecanique XD4PA24
