Photo(s) non contractuelle(s)

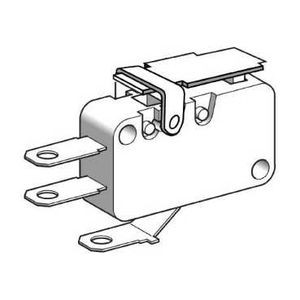

interrupteur de position miniature levier plat cosses à clips 6,35 mm
7.30 € HT 8.76 € TTC
Soit un prix unitaire de 7.30 € HT Soit un prix unitaire de 8.76 € TTC
Soit un total de 73.00 € HT Soit un total de 87.60 € TTC
Marque Telemecanique Sensors
Référence XEP3S1W3B524
EAN 3389110299892
Emballage : 10
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 17 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format spécial
- Type de produit ou de composant : Microswitch
- Nom abrégé d'appareil : XEP3
- Design du détecteur : Miniature, format DIN 41635 A
- Type de tête : Tête de piston
- Matière du levier : Acier inoxydable
- Position de fixation du levier : B
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Levier plat
- Mouvement d'attaque : Horizontale
- Type d'approche : Approche latérale
- Raccordement électrique : Identifications de clip de câble 6,35 mm
- Description des contacts : 1 F/O standard
- Fonctionnement des contacts : À action brusque
- Matériau des contacts : AgNi
- Matière du corps : Polyester
- Effort maximal d'actionnement : 0.2 N position de fixation du levier en A / 0.4 N position de fixation du levier en B / 0.53 N position de fixation du levier en C
- Effort de relâchement minimum : 0.05 N position de fixation du levier en A / 0.1 N position de fixation du levier en B / 0.13 N position de fixation du levier en C
- Fin de permutation max de force de déplacement : 10 N position de fixation du levier en B / 13 N position de fixation du levier en C / 5 N position de fixation du levier en A
- Point d'actionnement : 15.2 mm position de fixation du levier en A / 15.2 mm position de fixation du levier en B / 15.2 mm position de fixation du levier en C
- Trajectoire différentielle maximale : 0.53 mm position de fixation du levier en C / 0.7 mm position de fixation du levier en B / 1.4 mm position de fixation du levier en A
- Course résiduelle aller minimum : 1.8 mm position de fixation du levier en C / 2.4 mm position de fixation du levier en B / 4.8 mm position de fixation du levier en A
- Distance inter contact : 0.4 mm
- Désignation code des contacts : B300; AC-15(Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300; DC-13(Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ith] courant thermique conventionnel : 15 A à 250 V 50/60 Hz
- Durée de vie mécanique : 20000000 cycle
- Largeur : 10 mm
- Hauteur : 16 mm
- Profondeur : 28 mm
- Masse du produit : 6.3 g
- Description des bornes iso n°1 : (1-2-4)OC
Ancien produit : Telemecanique XEP3S1W3B524
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Autre |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip40 |
| Manœuvre positive d'ouverture | Non |
| Finition de l'élément d'actionnement | Autre |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 10 mm |
| Hauteur du capteur | 16 mm |
| Longueur du capteur | 28 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | 125 °C |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
