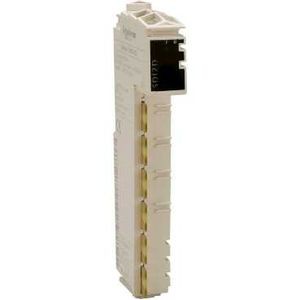

MOD. 4DO 24VDC TR 0.5A 3
81.50 € HT 97.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 195 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Modicon TM5
- Type de produit ou de composant : Module de sorties numériques
- Nombre sorties tor : 4
- Type de sortie tor : Transistor
- Compatibilité de gamme : Modicon LMC058 / Modicon M258
- Compatibilité produit : Contrôleur de mouvement / Contrôleur logique
- Tension de sortie : 24 V c.c.
- Limites de la tension de sortie : 20,4...28,8 V
- État sortie tor : Source
- Courant par voie : 0.5 A
- Courant par groupe de sorties : <= 2 A
- Couleur : Blanc
- Courant de crête en sortie : <= 12 A
- Fréquence de commutation : <= 500 Hz résistif charge
- Temps de réponse : <= 300 µs de phase 0 à phase 1 pour sortie / <= 300 µs de phase 1 à phase 0 pour sortie
- Courant de fuite : 5 µA lorsque la mise hors tension est effectuée
- Type de protection : Overload protection / Protection inversion de polarité / Short-circuit protection
- Isolement : No insulation between channels / 500 Vrms AC insulation between channel and bus
- Tension de déchet : <= 0.3 V à 500 mA pour sortie / <= 2 V à 500 mA pour alimentation capteur
- Courant d'alimentation des détecteurs : 500 mA
- Consommation électrique : 20 mA 24 V DC entrée/sortie / 32 mA 5 V DC Bus
- Puissance dissipée en w : <= 0.86 W
- Signalisation locale : 1 DEL vert pour alimentation puissance / 1 DEL RED pour alimentation puissance / 4 DELs jaune pour état de la sortie
- Raccordement électrique : 3 fils
- Marquage : CE
- Masse du produit : 0.025 kg
Caractéristiques techniques
| Largeur | 12,5 mm |
| Hauteur | 99,0 mm |
| Profondeur | 75,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 4,0 |
| Temps de retard en cas de changement de signal | 0,3 ms |
| Temps de retard en cas de changement de signal | 0,3 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Courant de sortie | 0,5 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Transistor |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 28,8 V |
| Tension admissible à la sortie | 20,4 V |
| Type de tension de sortie | Ac/dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
