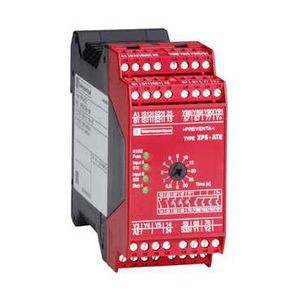

Photo(s) non contractuelle(s)
MOD.AR.URG.TEMP24V
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSATE
- Utilisation module sécurité : Pour l'arrêt d'urgence et la surveillance de commutation
- Fonction du module : Bouton d'arrêt d'urgence avec 2 contacts ''O''
- Niveau de sécurité : Jusqu'à PL d/category 3 conformément à EN/ISO 13849-1 sorties de sécurité à temporisation / Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 sorties de sécurité instantanées / Jusqu'à SIL3 conformément à EN/IEC 62061 sorties de sécurité instantanées / Jusqu'à SIL2 conformément à EN/IEC 62061 sorties de sécurité à temporisation
- Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 sorties de sécurité instantanées / MTTFd = 134.8 ans conformément à EN/ISO 13849-1 sorties de sécurité instantanées / MTTFd = 54.5 ans conformément à EN/ISO 13849-1 sorties de sécurité à temporisation / DC > 98.4 conformément à EN/ISO 13849-1 sorties de sécurité à temporisation / PFHd = 6.81E-9 1/h conformément à EN/IEC 62061 sorties de sécurité instantanées / PFHd = 1.96E-8 1/h conformément à EN/IEC 62061 sorties de sécurité à temporisation
- Type de démarrage : Configurable
- Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, avec double lunette
- Type de sortie : Ouverture instantanée du relais 2F, sans volt / Ouverture à temporisation du relais 3F, sans volt
- Nombre de circuits supplémentaires : 3 sorties statiques
- [us] tension d'alimentation : 24 V DC (- 15...10 %)
- Temps synchro entre entrées : 75 ms
- Fréquence d'alimentation : 50/60 Hz
- Puissance consommée en w : <= 8 W
- Type de protection en entrée : Interne, électronique
- Domaine de réglage de la temporisation : 0...30 s
- Tension circuit de commande : 24 V DC
- Pouvoir de coupure : 1 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
- Courant thermique de sortie : 2,5 A pour sorties à temporisation / 5 A pour sorties instantanées
- [ith] courant thermique conventionnel : 8 A
- Calibre du fusible à associer : 4 A type de fusible gG pour sorties à temporisation conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A type de fusible gG pour sorties instantanées conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 20 ms
- [ui] tension assignée d'isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1 / 300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III conformément à DIN VDE 0110 part 1
- Signalisation locale : 4 DELs
- Support de montage : Rail DIN symétrique 35 mm
- Masse du produit : 0.28 kg
Ancien produit : Telemecanique XPSATE5110P
Caractéristiques techniques
| Largeur | 45,0 mm |
| Modèle | Basic device |
| Hauteur | 99,0 mm |
| Profondeur | 114,0 mm |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Oui |
| Avec entrée de démarrage | Oui |
| Avec boucle de retour | Oui |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 2,0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 3,0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 4,0 |
| Finition du raccordement électrique | Screw connection |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | 1 |
| Avec homologation tüv | Oui |
| Avec homologation bg bia | Non |
| Catégorie selon en 954-1 | None |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Non |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Oui |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Non |
| Niveau de performance selon en iso 13849-1 | Level e |
| Catégorie d'arrêt selon iec 60204 | 0 + 1 |
| Type de tension d'actionnement | Ac/dc |
| Évaluation des entrées | 1-channel or 1- and 2-channel |
| Sil conformément à iec 61508 | 3 |
| Retardement du déclenchement | 0,0 min |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 0,0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0,0 |
