Photo(s) non contractuelle(s)

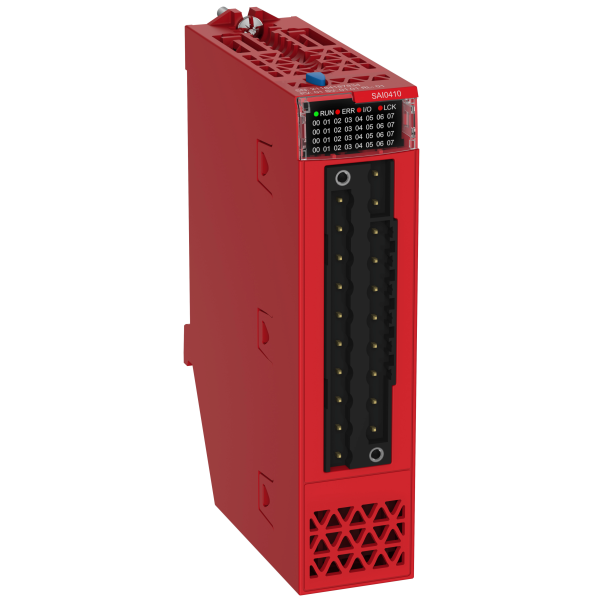

Modicon x80 - 4 entrées analogiques rapides isolées 0/4..20ma, sil3/cat 2/pld
951.86 € HT 1142.23 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 2284 points de fidélité en achetant ce produit
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTB2010
Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
38.92 € HT 46.70 € TTC
Schneider Electric
SCHBMXFTB2020
Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
30.89 € HT 37.07 € TTC
Description
Caractéristiques principales :Gamme de produits : Modicon X80
Fonction produit : Module d'entrées analogiques
Raccordement électrique : 1 connecteur 20 voies
Isolation des entrées sorties : Isolé
Niveau d'entrée : Niveau haut
Nombre d'entrées analogiques : 4
Type d'entrée analogique : Courant 4...20 mA
Caractéristiques complémentaires :
Conversion analogique/numérique : 16 bits
Résolution entrées analogiques : 13bits0...12500 comptes
Impédance d'entrée : 10 M?
Surcharge admise sur les entrées : 25 mA 4...20 mA
Résistance de conversion interne : 286 Ohm
Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
Type de filtre : Filtrage numérique de second ordre
Temps de cycle nominal de lecture : 6 ms pour 4 canaux
Erreur de mesure :
Dérive en température : 30 ppm/°C 4...20 mA
Recalibrage : Interne
Mode commun entre voies : 120 dB
Format des valeurs numérique : +/- 10000 par défaut+/- 32000 dans l'échelle de l'utilisateur
Tension d'isolement : 500 V CC entre les canaux1500 V CC entre les canaux et la masse1500 V CC entre les canaux et le bus
Résolution de la mesure : 2 µA 4...20 mA
Valeur de conversion maximale : 0...25 mA 4...20 mA
Fiabilité mtbf : 763872 H
État led : 1 LED vert RUN1 DEL par canal vert diagnostic du canal1 LED rouge ERR1 LED rouge E/S
Poids : 0,143 kg
Consommation électrique : 200 mA à 3,3 V DC115 mA à 24 V DC
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 160,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre d’entrées analogiques | 4,0 |
| Entrée, courant | Oui |
| Entrée, tension | Oui |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Oui |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 16,0 Bit |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Protection contre les explosions de gaz atex, cat. 1g |
| Catégorie de protection contre les explosions pour la poussière | Protection contre les explosions de poussière atex, cat. 1d |
| Matériel associé (ex ia) | Oui |
| Matériel associé (ex ib) | Oui |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0,0 |
| Largeur | 32,0 mm |
