Photo(s) non contractuelle(s)

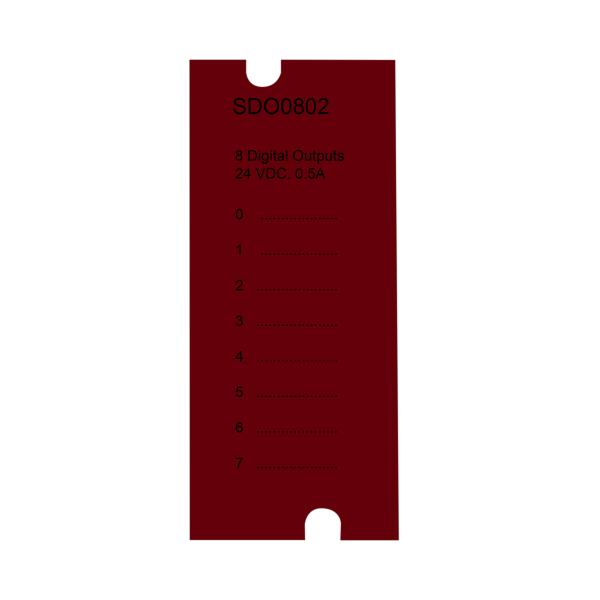

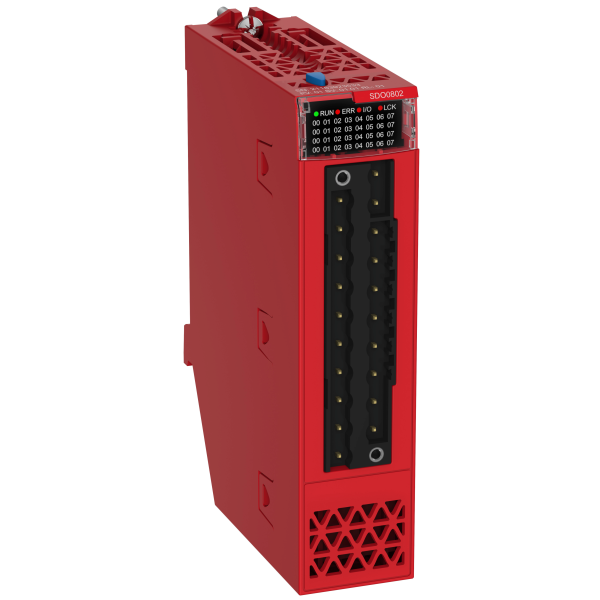

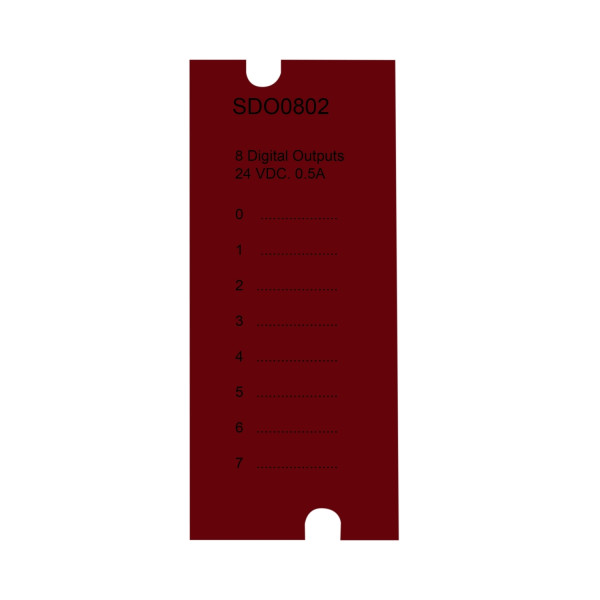

Modicon x80 - 8 sorties transistor source 24vdc 500ma, sil3/cat 4/ple
762.06 € HT 914.47 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 1828 points de fidélité en achetant ce produit
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTB2010
Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
38.92 € HT 46.70 € TTC
Schneider Electric
SCHBMXFTB2020
Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
30.89 € HT 37.07 € TTC
Description
Caractéristiques principales :Gamme de produits : Modicon X80
Fonction produit : Module de sorties numériques
Nombre sorties tor : 8 se conformer à EN/IEC 61131-2
Type de sortie numérique : Pas isoléStatique
Logique de sortie numérique : Positive
Tension de sortie numérique : 24 V 19...30 V CC
Courant de sortie tor : 0,5 A
Compatibilité de sortie : Entrée CC CEI 61131-2 type 3Pas d'entrée CC CEI 61131-2
Caractéristiques complémentaires :
Courant par voie : 0.625 A
Courant par module :
Courant de fuite :
[ures] tension résiduelle : 1.2 V at state 1
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de réponse de la sortie : 1,2 ms
Mise en parallèle des sorties : Oui : 2 maximum
Consommation électrique typique : 264 mA at 3.3 V DC15 mA at 24 V
Fiabilité mtbf : 401208 H
Type de protection : Protection contre les surchargesProtection surtensionProtection contre l'inversion de polaritéProtection contre les courts-circuits
Protection contre les surcharges en sortie : Avec disjoncteur électronique 1,5 In Avec limiteur de courant
Protection surtension en sortie : Avec diode suppresseuse de surtension
Protection court-circuit sortie : Avec fusible externe 2 A
Protection inversion de polarité : Diode montée à l'opposé
Seuil de détection de tension : > 18 V DC détecteur OK
Charge sur lampe à filament :
Fréquence de commutation : 0,5/LI² Hz
Impédance de charge ohmique :
État led : 1 LED rouge pour erreur module (ERR)1 LED vert pour module en marche (RUN)1 DEL par canal vert pour diagnostic du canal1 LED rouge pour module E/S
Poids : 0,12 kg
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre de sorties numériques | 8,0 |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Courant de sortie | 0,5 A |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Transistor |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Protection contre les explosions de gaz atex, cat. 1g |
| Catégorie de protection contre les explosions pour la poussière | Protection contre les explosions de poussière atex, cat. 1d |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 30,0 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | 30 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
