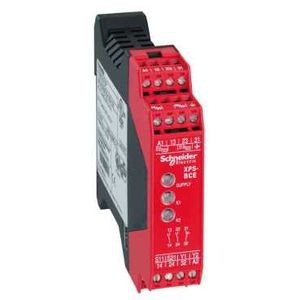

MOD.SECU.CMD.BIMA.230VAC

Description

• Gamme de produits : Automatisme de sécurité Preventa
• Type de produit ou de composant : Module de sécurité Preventa
• Nom module sécurité : XPSBCE
• Utilisation module sécurité : Pour la surveillance électrique des commandes bi-manuelles
• Fonction du module : Surveillance de commande bi-manuelle
• Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
• Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 37 ans conformément à EN/ISO 13849-1 / PFHd = 3E-8 1/h conformément à EN/IEC 62061
• Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,2 à 2 x 1 mm² souple câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette
• Type de sortie : Relais 2F, sans volt
• Nombre de circuits supplémentaires : 1 ''O''
• [us] tension d'alimentation : 230 V AC (- 15...10 %)

• Temps synchro entre entrées : 0,5 s
• Fréquence d'alimentation : 50/60 Hz
• Puissance consommée : <= 4 VA
• Type de protection en entrée : Interne, électronique
• Nombre d'entrées : 1 O'' + ''F''
• Compatibilité de l'entrée : Commande à deux mains conformément à EN 574/ISO 13851-III C
• Tension circuit de commande : 24 V DC
• Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais
• [ith] courant thermique conventionnel : <= 6 A
• Calibre du fusible à associer : 6 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
• Courant minimum de sortie : 10 mA pour sortie relais
• Tension de sortie minimum : 17 V pour sortie relais
• Temps de réponse sur ouverture des entrées : <= 50 ms
• [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60947-5-1 / 300 V, niveau de pollution 2 conformément à DIN VDE 0110 partie 1
• [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III, conformément à DIN VDE 0110 partie 1
• Signalisation locale : 3 LED
• Support de montage : Rail DIN symétrique 35 mm
• Masse du produit : 0.322 kg
