Photo(s) non contractuelle(s)

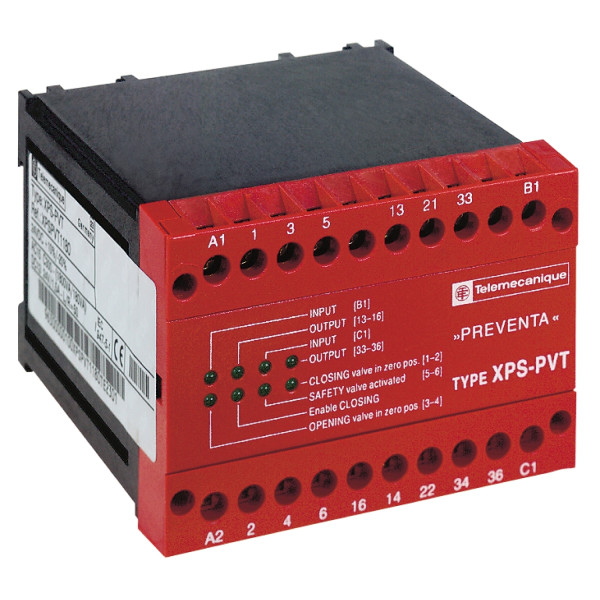

contrôleur XPSPV électrovanne sur presse hydraulique 24 V CC
514.64 € HT 617.57 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 1235 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSPVT
- Utilisation module sécurité : Pour la surveillance dynamique des soupapes hydrauliques surs presses linéaires
- Fonction du module : Surveillance des soupapes hydrauliques
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Données de fiabilité : MTTFd = 50.9 years conformément à EN/ISO 13849-1 / DC = 0...99 % conformément à EN/ISO 13849-1 / PFHd = 2.24E-8 1/h conformément à EN/IEC 62061
- [us] tension d'alimentation : 24 V DC (- 10...10 %)
- Type de sortie : Relais 2F+1O, sans volt
- Type de coffret : Amovible
- Puissance consommée : < 6 W
- Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais
- Temps d'essuyage des sorties : >= 100 ms
- [ith] courant thermique conventionnel : <= 2.5 A
- Calibre du fusible à associer : 4 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 15 ms
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60647-5-1, DIN VDE 0110 partie 1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60647-5-1, DIN VDE 0110 partie 1
- Signalisation locale : 8 DEL
- Matière du coffret : Polycarbonate
- Nombre de borniers : 20
- Mode de raccordement : Borniers à vis-étrier captives : 2 x 0,5 à 2 x 1,5 mm² avec embout / Borniers à vis-étrier captives : 2 x 2,5 mm² sans embout
- Support de montage : Rail DIN symétrique 35 mm
- Profondeur : 118 mm
- Hauteur : 73 mm
- Largeur : 100 mm
- Masse du produit : 0.54 kg
Ancien produit : Telemecanique XPSPVT1180
Schneider Electric
SCHGVAT1110
Schneider Electric - réf. SCHGVAT1110 abandonnée
Indisponible
Produit abandonné
Caractéristiques techniques
| Largeur | 100,0 mm |
| Modèle | Appareil de base |
| Hauteur | 73,0 mm |
| Profondeur | 118,0 mm |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Non |
| Avec entrée de démarrage | Non |
| Avec boucle de retour | Non |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 2,0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact | 4,0 |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | 1 |
| Avec homologation tüv | Oui |
| Avec homologation bg bia | Non |
| Catégorie selon en 954-1 | Sans |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Non |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Non |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Oui |
| Niveau de performance selon en iso 13849-1 | Niveau e |
| Catégorie d'arrêt selon iec 60204 | Autre |
| Type de tension d'actionnement | Ac |
| Évaluation des entrées | Autre |
| Sil conformément à iec 61508 | 3 |
| Retardement du déclenchement | 0,04 min |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0,0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0,0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact | 0,0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 0,0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0,0 |
