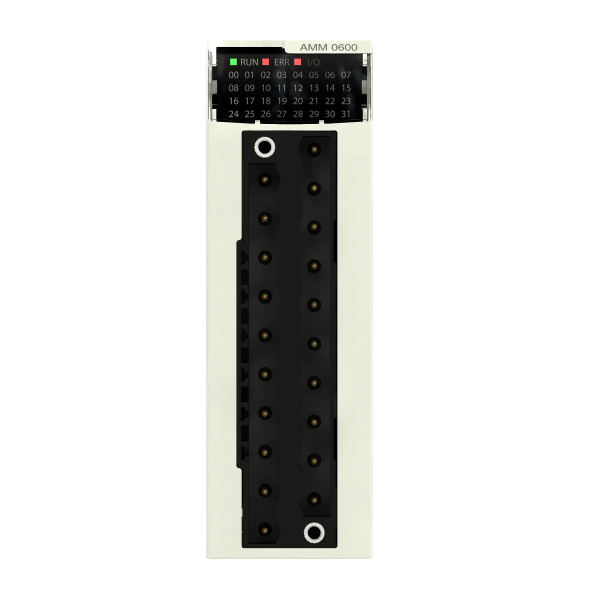

Schneider Electric 4E 2S Ana Courant Tension

Description

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module d'E/S analogiques
• Raccordement électrique : 1 connecteur 20 ways
• Isolation des entrées sorties : Non isolé
• Niveau d'entrée : Niveau haut
• Nombre entrées analogiques : 4
• Type d'entrée analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V / Tension 0...10 V / Tension 0...5 V / Tension 1...5 V

• Résolution entrées analogiques : 12 bits 0...20 mA / 12 bits 0...5 V / 12 bits 1...5 V / 12 bits 4...20 mA / 13bits 0...10 V / 14 bits +/- 10 V
• Surcharge admise sur les entrées : +/- 30 mA 0...20 mA / +/- 30 mA 4...20 mA / +/- 30 V +/- 10 V / +/- 30 V 0...10 V / +/- 30 V 0...5 V / +/- 30 V 1...5 V
• Résistance de conversion interne : 250 Ohm
• Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
• Type de filtre : Filtrage numérique de premier ordre par le micrologiciel
• Temps d'un cycle de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
• Temps de cycle nominal de lecture : 5 ms pour 4 canaux
• Erreur de mesure : 0,25% de l''échelle 0...20 mA 25 °C / 0,25% de l''échelle 4...20 mA 25 °C / <= 0,35 % de l'échelle +/- 10 V 0...60 °C / <= 0,35 % de l'échelle 0...10 V 0...60 °C / <= 0,35 % de l'échelle 0...5 V 0...60 °C / <= 0,35 % de l'échelle 1...5 V 0...60 °C / <= 0,5 % de l'échelle 0...20 mA 0...60 °C / <= 0,5 % de l'échelle 4...20 mA 0...60 °C / <= 0,6 %de l'échelle +/- 10 V 0...60 °C / <= 0,6 %de l'échelle 0...20 mA 0...60 °C / <= 0,6 %de l'échelle 4...20 mA 0...60 °C / 0,25% de l''échelle 0...10 V 25 °C / 0,25% de l''échelle 0...5 V 25 °C / 0,25% de l''échelle 1...5 V 25 °C / 0,35 % de l'échelle 0...20 mA 25 °C / 0,35 % de l'échelle 4...20 mA 25 °C / 0,25% de l''échelle +/- 10 V +/- 10 V 25 °C
• Dérive en température : 100 ppm/°C +/- 10 V / 100 ppm/°C 0...20 mA / 100 ppm/°C 4...20 mA / 30 ppm/°C +/- 10 V / 30 ppm/°C 0...10 V / 30 ppm/°C 0...5 V / 30 ppm/°C 1...5 V / 50 ppm/°C 0...20 mA / 50 ppm/°C 4...20 mA
• Recalibrage : Calibré en usine sur les sorties / Interne en entrées
• Tension d'isolement : 1400 V DC between channels and ground / 1400 V DC between channels and bus / 750 V DC between group of I/O channels
• Niveau de sortie : Niveau haut
• Nombre sorties analogiques : 2
• Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
• Résolution sorties analogiques : 11 bits 0...20 mA / 11 bits 4...20 mA / 12 bits +/- 10 V
• Temps de conversion : <= 2 ms
• Valeur de conversion maximale : +/- 11,25 V 0...10 V / +/- 11,25 V 0...5 V / +/- 11,25 V 1...5 V / 0...24 mA 0...20 mA / 0...24 mA 4...20 mA / 0...30 mA 0...20 mA / 0...30 mA 4...20 mA / +/- 11,25 V +/- 10 V +/- 10 V
• Mode de repli : Configurable / Prédéfini
• Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
• Masse du produit : 0.155 kg
• Consommation électrique : 150 mA à 3,3 V DC / 130 mA à 24 V DC
