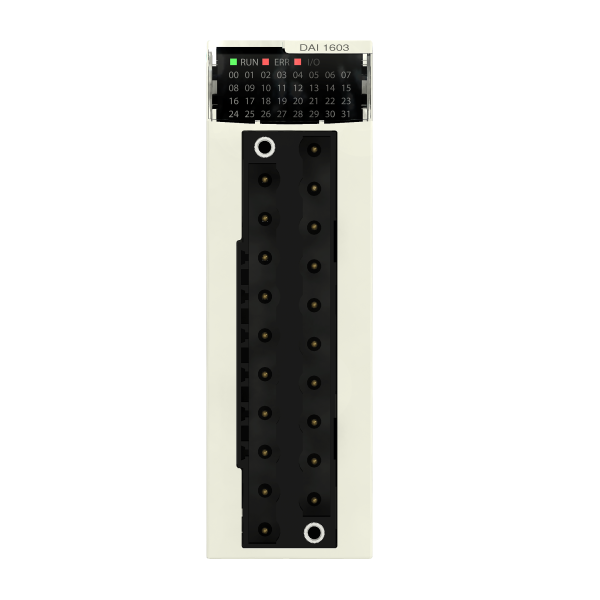

Schneider Electric Dig 16 In 48 Vac
375.64 € HT 450.77 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 901 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'entrées numériques
- Raccordement électrique : Connecteur 20 points
- Nombre entrées tor : 16
- Type d'entrée tor : Isolé
- Types d'entrée : Capacitif
- Tension entrées tor : 48 V c.a.
- Courant d'entrée tor : 5 mA
- Compatibilité de l'entrée : Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2
- Fréquence du réseau : 50/60 Hz
- Limites de fréquence réseau : 47...63 Hz
- Alimentation électrique du capteur : 20...26 V
- Tension état 1 garanti : >= 34 V
- Courant état 1 garanti : >= 2 mA
- Tension état 0 garanti : <= 10 V
- Courant état 0 garanti : <= 1 mA
- Impédance d'entrée : 9000 Ohm
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 4 W
- Temps de réponse du filtrage en courant alternatif : 10 ms
- Temps de filtrage de désactivation c.a. : 20 ms
- Consommation électrique typique : 90 mA à 3,3 V DC
- Fiabilité mtbf : 1504958 H
- Type de protection : 1 fusible externe par groupe de canaux 0.5 A à fusion rapide
- Seuil de détection de tension : < 24 V DC détecteur erreur / > 36 V DC détecteur OK
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.115 kg
Ancien produit : Telemecanique BMXDAI1603
Caractéristiques techniques
Hauteur | 100,0 mm |
Profondeur | 150,0 mm |
Courant d'entrée au signal 1 | 5,0 A |
Adapté aux fonctions de sécurité | Non |
Nombre d’entrées numériques | 16,0 |
Temps de retard en cas de changement de signal | 20,0 ms |
Temps de retard en cas de changement de signal | 10 ms |
Type de tension d’alimentation | Ac |
Type de tension d'entrée | Ac |
Capacité de redondance | Non |
Protection contre les courts-circuits, sorties disponibles | Non |
Type de sortie numérique | Sans |
Finition du raccordement électrique | Fiche |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Catégorie selon en 954-1 | 1 |
Niveau de performance selon en iso 13849-1 | Sans |
Tension d'alimentation cc | 3,3 V |
Tension d'alimentation cc | 3,3 V |
Tension admissible à l'entrée | 48,0 V |
Tension admissible à l'entrée | 48 V |
Type de tension de sortie | Ac |
Entrées numériques configurables | Non |
Sorties numériques configurables | Non |
Sil conformément à iec 61508 | Sans |
Nombre de sorties numériques | 0,0 |
Largeur | 33,0 mm |
Tension d'alimentation ca 50 hz | 48,0 V |
Tension d'alimentation ca 50 hz | 48 V |
Tension d'alimentation ca 60 hz | 48,0 V |
Tension d'alimentation ca 60 hz | 48 V |
Tension admissible à la sortie | 48,0 V |
Tension admissible à la sortie | 48 V |
Documents et notices
