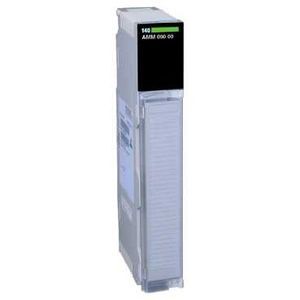

Schneider Electric 4Ea 16Bits 2Sa 12Bits

Description

• Gamme de produits : Plateforme d'automatisme Modicon Quantum
• Type de produit ou de composant : Module analogique d'entrée/de sortie
• Type de filtre : Filtre passe-bas à un pôle - 3 dB at 21 Hz +/- 20 % circuit d'entrée

• Modularité e/s : 6 canaux
• Exigence d'adressage : 2 mots de sortie / 5 mots d''entrée
• Nombre entrées analogiques : 4
• Type d'entrée analogique : Courant bipolaire +/- 20 mA 15 bits DC / Tension bipolaire +/- 10 V 16 bits DC / Tension bipolaire +/- 5 V 15 bits DC / Courant unipolaire 0...20 mA 15 bits DC / Courant de polarisation unipolaire 4...20 mA 14 bits DC / Tension de polarisation unipolaire 1...5 V 14 bits DC / Tension unipolaire 0...10 V 16 bits DC / Tension unipolaire 0...5 V 15 bits DC
• Entrée absolue maximale : +/- 25 mA courant / +/- 50 V tension
• Impédance d'entrée : > 10 M' tension / > 250 Ohm courant
• Déporté : +/- 0,0014 % de déviation maximale/°C 0...60 °C circuit d'entrée
• Décalage de gain : +/- 0,002 de déviation maximale 0...60 °C circuit d'entrée
• Réjection mode commun : > 80 dB 50/60 Hz circuit d'entrée
• Nombre sorties analogiques : 2
• Plage sorties analogiques : 4...20 mA
• Résolution sorties analogiques : 12 bits
• Tension de boucle : <= 60 V DC avec résistance externe circuit de sortie / 7...30 V DC circuit de sortie
• Tension de déchet : 7...30 V DC 20 mA
• Temps de réglage : 900 µs à +/-0,1% de la valeur finale circuit de sortie
• Besoin en puissance externe : 7...30 V circuit de sortie
• Erreur de précision absolue : +/-0.03%'' à 25 °C circuit d'entrée / +/-0,05% échelle complète maximale à 25 °C circuit d'entrée / +/-0,20% de l''échelle complète à 25 °C circuit de sortie / +/- 0,004 % de déviation maximale à 0...60 °C circuit de sortie / +/-0,007%/°C échelle complète maximale à 0...60 °C circuit de sortie
• Linéarité : 2,4 % en haut et bas de gamme tension / 2,4 % en haut de gamme et - 9,6 % en bas de gamme courant / Monotonique +/- 1 LSB entrée / Monotonique +/- 1 LSB sortie
• Temps de mise à jour : 15 ms circuit de sortie / 320 ms circuit d'entrée
• Type de faute : Circuit ouvert circuit d'entrée/de sortie / Échelle surmultipliée (unipolaire) circuit d'entrée / Octet d'état circuit de sortie
• Isolement entre voies : 500 V c.a. pendant 1 minute / 750 V c.c. pendant 1 minute
• Isolement entre voies et bus : 500 V c.a. pendant 1 minute / 750 V c.c. pendant 1 minute
• Isolement entre voies d'entrées et voies de sorties : 500 V pendant 1 minute / 750 V pendant 1 minute
• Marquage : CE
• Signalisation locale : 1 DEL vert la communication par bus est présente(active) / 1 DEL RED erreur externe / 6 DEL vert le canal est activé / 6 DEL RED défaut de canal
• Courant nécessaire pour le bus : 350 mA
• Format du module : Standard
• Masse du produit : 0.3 kg
