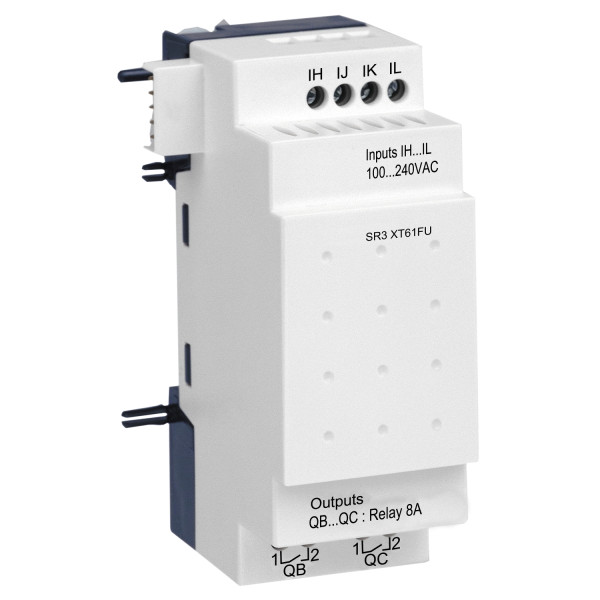

EXTENSION 6 E/S REL POUR ML 100-240VAC

Description

• Gamme de produits : Zelio Logic
• Type de produit ou de composant : Module d'extension d'E/S discrète

• Nombre de lignes de schéma de contrôle : 120 avec Ladder programmation
• Temps de cycle : 6...90 ms
• Temps de sauvegarde : 10 ans à 25 °C
• Dérive de l'horloge : 12 min/an à 0...55 °C
• Vérifications : Mémoire du programme à chaque misesous tension
• [us] tension d'alimentation : 100...240 V AC
• Limites de la tension d'alimentation : 85...264 V
• Fréquence d'alimentation : 50/60 Hz
• Protection inversion de polarité : Avec
• Nombre entrées tor : 4
• Tension entrées tor : 100...240 V c.a.
• Courant d'entrée tor : 0.6 mA
• Fréquences d'entrée numérique : 47...53 Hz / 57,..63 Hz
• Tension état 1 garanti : >= 79 V pour entrée TOR
• Tension état 0 garanti : <= 40 V pour entrée TOR
• Courant état 1 garanti : > 0.17 mA pour entrée TOR
• Courant état 0 garanti : < 0.5 mA pour entrée TOR
• Impédance d'entrée : 350 kOhm (entrée TOR)
• Nombre de sorties : 2 relais sortie(s)
• Limites de la tension de sortie : 24...250 V c.a. / 5...30 V DC (sortie relais)
• Description des contacts : Non pour sortie relais
• Courant thermique de sortie : 8 A pour les 2 sorties (sortie relais)
• Durée de vie électrique : 500000 cycle à 230 V, 0.9 A (AC-15) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 230 V, 1.5 A (AC-12) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 0.6 A (DC-13) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 1.5 A (DC-12) pour sortie relais conformément à EN/IEC 60947-5-1
• Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
• Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
• Durée de vie mécanique : 10000000 cycle (sortie relais)
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
• Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais / 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR / 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR / 50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR
• Mode de raccordement : Bornes à vis, souple câble avec embout 1 x 0,25 à 1 x 2,5 mm²/24...14 AWG / Bornes à vis, souple câble avec embout 2 x 0,25 à 2 x 0,75 mm²/24...18 AWG / Bornes à vis, semi-solide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 2 x 0,2 à 2 x 1,5 mm²/24...16 AWG
• Couple de serrage : 0.5 N.m
• Catégorie de surtension : III conformément à EN/IEC 60664-1
• Masse du produit : 0.125 kg
