Module d’Extension E/S TOR 24 Vcc Zelio Logic – 14 Entrées/Sorties

Description

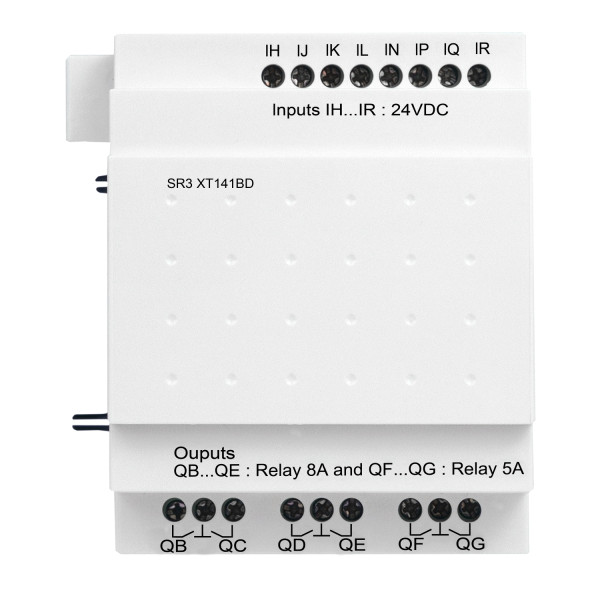

Module d’Extension E/S TOR 24 Vcc Zelio Logic Schneider Electric

Ce module d’extension E/S TOR Zelio Logic, de la marque Schneider Electric, est un dispositif de protection utilisé dans les raccordements et l’alimentation des contrôleurs logiques. Il est doté d’un relais à contact fermé pour la sortie numérique. Ce dispositif possède 14 entrées ou sorties tout ou rien (TOR), aptes à fournir une tension numérique de 24 V. Ce module d’extension entrée ou sortie se monte directement sur une platine à l’aide de vis, et se raccorde à l’appareil à l’aide de bornes à vis. Il propose une mémoire de programme à chaque mise sous tension.

Les + du produit :

• Entrée numérique de type résistif
• Fixation à vis

Caractéristiques principales :

• Gamme de produits : Zelio Logic
• Type de produit ou de composant : Module d'extension d'E/S discrète

Caractéristiques complémentaires :

• Nombre de lignes de schéma de contrôle : 120 avec Ladder programmation
• Temps de cycle : 6...90 ms
• Temps de sauvegarde : 10 ans à 25 °C
• Dérive de l'horloge : 12 min/an à 0...55 °C
• Vérifications : Mémoire du programme à chaque misesous tension
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 19.2...30 V
• Protection inversion de polarité : Avec
• Nombre entrées tor : 8 conformément à EN/IEC 61131-2 type 1
• Type d'entrée tor : Résistif
• Tension entrées tor : 24 V DC
• Courant d'entrée tor : 4 mA
• Fréquence de comptage : 1 kHz pour entrée TOR
• Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
• Tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
• Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
• Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
• Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
• Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
• Nombre de sorties : 6 relais sortie(s)
• Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
• Description des contacts : Non pour sortie relais
• Courant thermique de sortie : 5 A pour 2 sorties (sortie relais) / 8 A pour 4 sorties (sortie relais)
• Durée de vie électrique : 500000 cycle à 230 V, 0.9 A (AC-15) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 230 V, 1.5 A (AC-12) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 0.6 A (DC-13) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 1.5 A (DC-12) pour sortie relais conformément à EN/IEC 60947-5-1
• Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
• Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
• Durée de vie mécanique : 10000000 cycle (sortie relais)
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
• Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
• Mode de raccordement : Bornes à vis, souple câble avec embout 1 x 0,25 à 1 x 2,5 mm²/24...14 AWG / Bornes à vis, souple câble avec embout 2 x 0,25 à 2 x 0,75 mm²/24...18 AWG / Bornes à vis, semi-solide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 2 x 0,2 à 2 x 1,5 mm²/24...16 AWG
• Couple de serrage : 0.5 N.m
• Catégorie de surtension : III conformément à EN/IEC 60664-1
• Masse du produit : 0.22 kg

Référence : SCHSR3XT141BD (Schneider-Electric)

Ancien produit : Telemecanique SR3XT141BD
