Photo(s) non contractuelle(s)

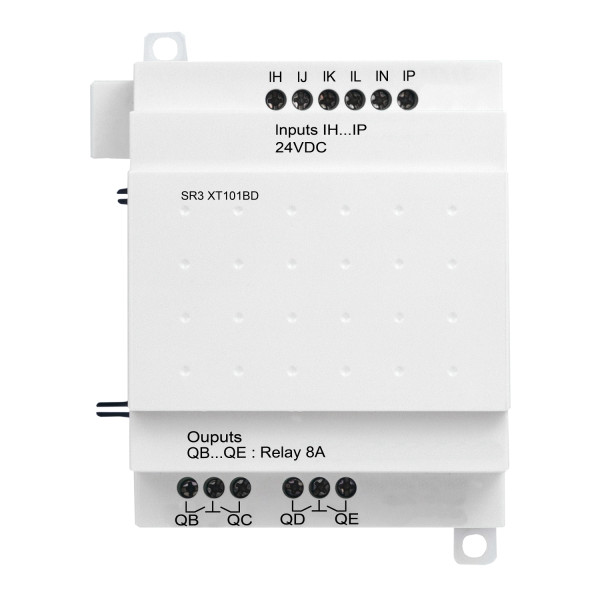

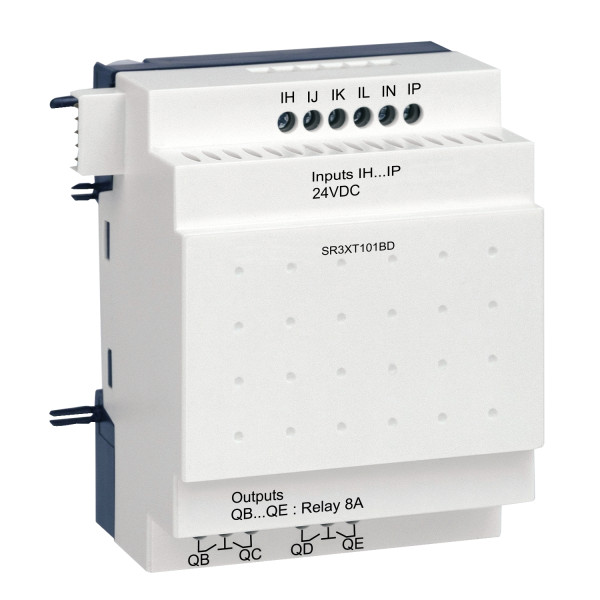

module de protection MODULE LOG XT 10 E-S 24V DC
87.53 € HT 105.04 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 210 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Logic
- Type de produit ou de composant : Module d'extension d'E/S discrète
- Nombre de lignes de schéma de contrôle : 120 avec Ladder programmation
- Temps de cycle : 6...90 ms
- Temps de sauvegarde : 10 ans à 25 °C
- Dérive de l'horloge : 12 min/an à 0...55 °C
- Vérifications : Mémoire du programme à chaque misesous tension
- [us] tension d'alimentation : 24 V DC
- Limites de la tension d'alimentation : 19.2...30 V
- Protection inversion de polarité : Avec
- Nombre entrées tor : 6 conformément à EN/IEC 61131-2 type 1
- Type d'entrée tor : Résistif
- Tension entrées tor : 24 V DC
- Courant d'entrée tor : 4 mA
- Fréquence de comptage : 1 kHz pour entrée TOR
- Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
- Tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
- Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
- Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
- Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
- Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
- Nombre de sorties : 4 relais sortie(s)
- Limites de la tension de sortie : 24...250 V c.a. (sortie relais) / 5...30 V DC (sortie relais)
- Description des contacts : Non pour sortie relais
- Courant thermique de sortie : 8 A pour les 4 sorties (sortie relais)
- Durée de vie électrique : 500000 cycle à 230 V, 0.9 A (AC-15) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 230 V, 1.5 A (AC-12) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 0.6 A (DC-13) pour sortie relais conformément à EN/IEC 60947-5-1 / 500000 cycle à 24 V, 1.5 A (DC-12) pour sortie relais conformément à EN/IEC 60947-5-1
- Pouvoir de commutation en ma : >= 10 mA à 12 V (sortie relais)
- Taux de disponibilité en hz : 0.1 Hz (au courant nominal) pour sortie relais / 10 Hz (sans charge) pour sortie relais
- Durée de vie mécanique : 10000000 cycle (sortie relais)
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
- Temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais / 5 ms (de phase 1 à phase 0) pour sortie relais
- Mode de raccordement : Bornes à vis, souple câble avec embout 1 x 0,25 à 1 x 2,5 mm²/24...14 AWG / Bornes à vis, souple câble avec embout 2 x 0,25 à 2 x 0,75 mm²/24...18 AWG / Bornes à vis, semi-solide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 1 x 0,2 à 1 x 2,5 mm²/25...14 AWG / Bornes à vis, rigide câble 2 x 0,2 à 2 x 1,5 mm²/24...16 AWG
- Couple de serrage : 0.5 N.m
- Catégorie de surtension : III conformément à EN/IEC 60664-1
- Masse du produit : 0.2 kg
Ancien produit : Telemecanique SR3XT101BD
Legrand
LEG098003
Presse-étoupe plastique ISO20 IP68 RAL7001
4,8 (4)
Rupture temporaire
A commander
2.29 € HT 2.75 € TTC
0.86 € HT 1.03 € TTC
Legrand
LEG098008
Presse-étoupe plastique - IP68 - ISO 50 - RAL 7001
Non géré en stock
A commander
19.45 € HT 23.34 € TTC
CBP01360853
Câble électrique rigide U-1000 R2V 5G10mm² noir
4,9 (34)
En stock
1171 mètre(s) disponible(s)
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Prix au mètre + Forfait Coupe
Legrand
LEG404905
Legrand Borne de raccordement pour peigne universel - section 4 à 25 mm² - ip 2x
5,0 (5)
Rupture temporaire
A commander
2.95 € HT 3.54 € TTC
2.46 € HT 2.95 € TTC
Schneider Electric
SCHSR3B101BD

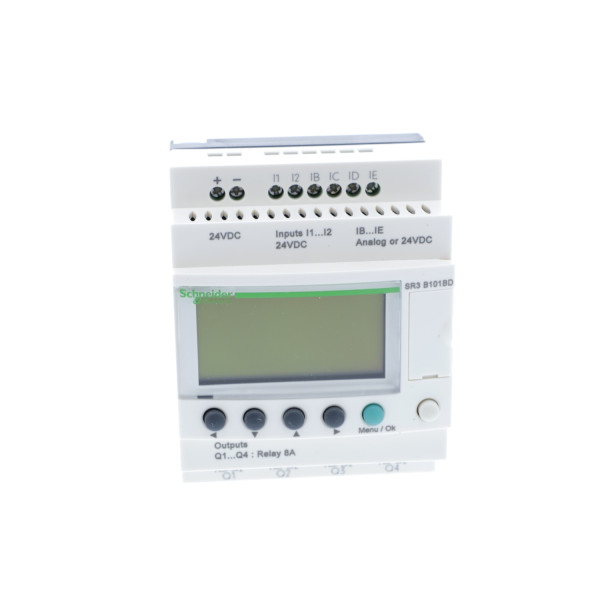

module de protection MODULE LOG. 10 E-S 24 VDC
Non géré en stock
A commander
180.07 € HT 216.08 € TTC
Caractéristiques techniques
| Largeur | 72,0 mm |
| Hauteur | 90,0 mm |
| Profondeur | 59,5 mm |
| Évolutif | Non |
| Courant de commutation | 8,0 A |
| Avec minuterie | Non |
| Avec affichage | Non |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 4,0 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Capacité de redondance | Non |
| Avec sortie de relais | Oui |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Oui |
| Appareil d'extension | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Appareil de base | Oui |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées analogiques | 0,0 |
| Nombre de sorties analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
