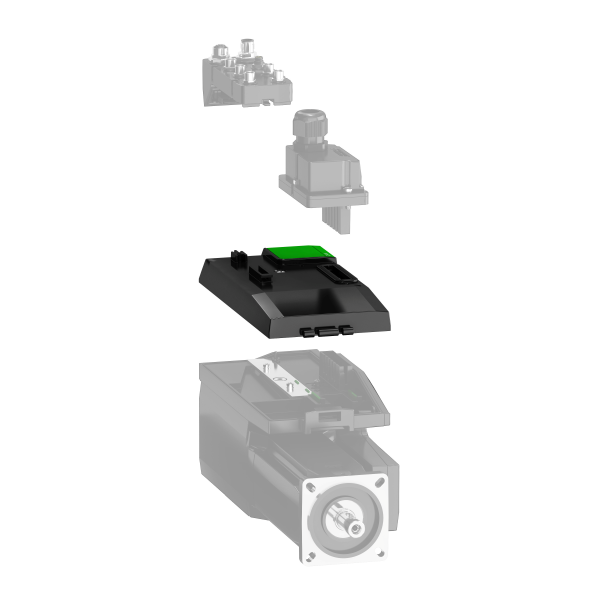

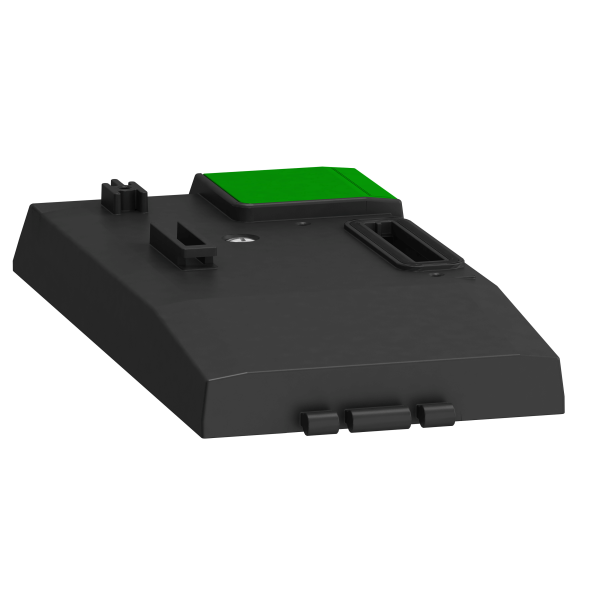

MODULE ETHERCAT LEXIUM 32 I
1541.20 € HT 1849.44 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 43-48 jours Délai estimatif
Jusqu'à 3698 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Lexium 32i
Fonction produit : Unité de contrôle
Nom abrégé de l'appareil : LXM32i
Format du lecteur : Carte
Nombre entrées tor : 2 sécurité entrée(s) numérique(s)4 logique entrée(s) numérique(s)
Type d'entrée tor : Sécurité pour complément de STO_A, complément de STO_BLogique pour DI
Caractéristiques complémentaires :
Durée d'échantillonnage : 0.25 ms pour DI (numérique)
Tension entrées tor : 24 V DC (capture)24 V DC (logique)24 V DC (sécurité)
Logique d'entrée numérique : Positif pour complément de STO_A, complément de STO_B, tension (état 0): 15 V se conformer à EN/IEC 61131-2 type 1Positif pour DI, tension (état 0): > 19 V, tension (état 1): Positif ou négatif pour DI, tension (état 0): 15 V se conformer à EN/IEC 61131-2 type 1
Temps de réponse :
Nombre sorties numériques : 2
Type de sortie tor : Logique pour DOà 24 V DC
Tension de sortie tor :
Logique de sortie numérique : Positif ou négatif pour DO se conformer à EN/IEC 61131-2
Durée des rebonds de contact : 0.25 µs...1.5 ms pour DI
Courant de freinage : 50 mA
Temps de réponse de la sortie : 250 µs pour DO (numérique)
Type de signal de commande : Retour codeur servo-moteur
Type de protection : Contre l'inversion de polarité pour signal d'entréeContre les courts-circuits pour signal de sorties
Fonction de sécurité : Intégré fonction de sécurité de désactivation de couple sûr
Niveau de sécurité : SIL 3 se conformer à EN/IEC 61508PL = e se conformer à ISO 13849-1
Interface de communication : Intégré EtherCAT
Type de connecteur : RJ45 ModbusM12 EtherCAT
Méthode d'accès : Esclave
Interface physique : RS485 multipoint à 2 fils Modbus
Vitesse de transmission : 9600, 19200, 38400 bps 0...40 m (Modbus)
Nombre d'adresses : 1...247 Modbus1...127 CANopen, CANmotion
État led : 1 LED pour erreur fonction1 LED (rouge) pour tension dans le servo-variateur fonction1 LED (rouge) pour tension dans le servo-variateur fonction1 LED pour RUN fonction
Compatibilité électromagnétique : Tests CEM réalisés se conformer à EN 55011 class A group 1Tests CEM réalisés se conformer à EN 55011 class A group 2Tests CEM réalisés se conformer à EN/IEC 61800-3 environnement 2 catégorie C3Tests CEM réalisés se conformer à IEC/EN 61800-3 catégorie C2Immunité CEM se conformer à IEC/EN 61800-3 environnements 1 et 2CEM rayonnée se conformer à EN 55011 class A group 2CEM rayonnée se conformer à IEC/EN 61800-3 catégorie C3Immunité CEM - test niveau 3 se conformer à EN/IEC 61000-4-2Immunité CEM - test niveau 3 se conformer à EN/IEC 61000-4-3Immunité CEM - test niveau 3 se conformer à EN/IEC 61000-4-5Immunité CEM - test niveau 4 se conformer à EN/IEC 61000-4-4
Type de refroidissement : Convection naturelle
Altitude de fonctionnement : > 1000...3000 m Avec conditions
Position de montage : Vertical +/- 10 degree
Poids : 0.637 kg
Caractéristiques techniques
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Fréquence du secteur | 50/60 hz |
| Type de convertisseur | Autre |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Supporte protocole bacnet | Non |
| Avec élément de commande | Non |
| Nombre d’entrées numériques | 6 |
| Nombre de sorties numériques | 2 |
| Nombre d’entrées analogiques | 3 |
| Nombre de sorties analogiques | 1 |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Avec prise pour ordinateur | Non |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre de phases de sortie | Autre |
| Nombre de phases d'entrée | Autre |
| Hacheur de freinage intégré | Non |
| Fréquence de sortie max. | 8 Hz |
| Tolérance relative de tension du réseau symétrique | 10 % |
| Tolérance relative de fréquence du réseau symétrique | 5 % |
| Tension de sortie max. | 24 V |
