Photo(s) non contractuelle(s)

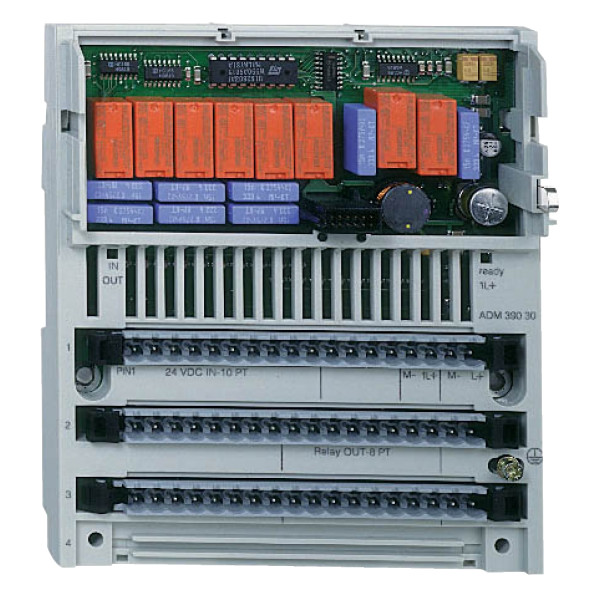

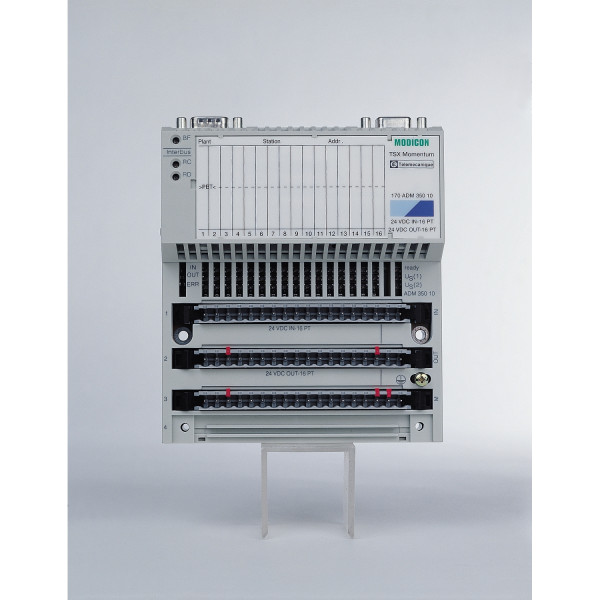

Schneider Electric 16 E 16 S 24Vcc, 0.5A
780.73 € HT 936.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1873 points de fidélité en achetant ce produit
Schneider Electric
SCH170XTS00100
Schneider Electric 3 Connecteurs A Vis
Non géré en stock
A commander
139.06 € HT 166.87 € TTC
Schneider Electric
SCH170XTS00200

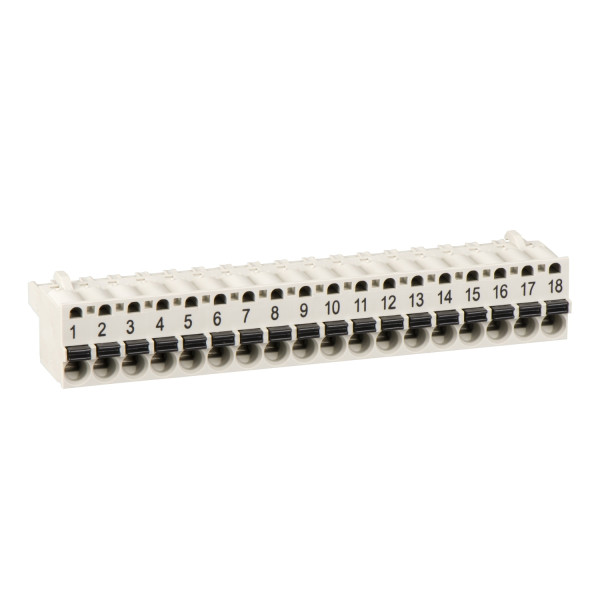

Schneider Electric 3 Connecteurs A Ressort
Non géré en stock
A commander
150.71 € HT 180.85 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon Momentum
- Type de produit ou de composant : Base d'E/S statique numérique c.c.
- Groupe de voies : 1 groupe de 16 entrées / 2 groupes de 8 sorties
- Nombre entrées tor :
- Type d'entrée tor : Positif
- Tension entrées tor :
- Nombre sorties tor : 16
- Type de sortie tor : Interrupteur statique
- Tension de sortie tor :
- État sortie tor : Positif
- Traitement de protection : TC
- [us] tension d'alimentation :
- Limites de la tension d'entrée : - 3...30 V
- Tension état 0 garanti :
- Tension état 1 garanti :
- Courant état 0 garanti : <= 1.2 mA
- Courant état 1 garanti :
- Résistance d'entrée : 4 kOhm
- Courant de sortie tor :
- Courant de fuite :
- Courant de crête en sortie : 5 A
- Tension de déchet :
- Type de faute : Surintensité à la sortie
- Temps de réponse :
- Isolement entre voies et bus : 500 V c.a.
- Puissance dissipée : <= 8 W / 6 W
- Marquage : CE
- Description des bornes api n°1 : (1)IN_DIS#1 / (10)IN_DIS#10 / (11)IN_DIS#11 / (12)IN_DIS#12 / (13)IN_DIS#13 / (14)IN_DIS#14 / (15)IN_DIS#15 / (16)IN_DIS#16 / (2)IN_DIS#2 / (3)IN_DIS#3 / (4)IN_DIS#4 / (5)IN_DIS#5 / (6)IN_DIS#6 / (7)IN_DIS#7 / (8)IN_DIS#8 / (9)IN_DIS#9 / (L+)PW_POS / (M-)PW_NEG / TB
- Description des bornesapi n°2 : (1)OUT_DIS#1 / (10)OUT_DIS#10 / (11)OUT_DIS#11 / (12)OUT_DIS#12 / (13)OUT_DIS#13 / (14)OUT_DIS#14 / (15)OUT_DIS#15 / (1L+)PW_POS / (2)OUT_DIS#2 / (2L+)PW_POS / (3)OUT_DIS#3 / (4)OUT_DIS#4 / (5)OUT_DIS#5 / (6)OUT_DIS#6 / (7)OUT_DIS#7 / (8)OUT_DIS#8 / (9)OUT_DIS#9 / TB_1
- Signalisation locale :
- Consommation électrique :
- Profondeur : 47.5 mm
- Hauteur : 141.5 mm
- Largeur : 125 mm
- Masse du produit : 0.2 kg
Ancien produit : Telemecanique 170ADM35010
Caractéristiques techniques
| Largeur | 125,0 mm |
| Hauteur | 141,5 mm |
| Profondeur | 40,0 mm |
| Courant d'entrée au signal 1 | 10,0 A |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 16,0 |
| Nombre de sorties numériques | 16,0 |
| Temps de retard en cas de changement de signal | 3,3 ms |
| Temps de retard en cas de changement de signal | 3,3 ms |
| Type de tension d’alimentation | Ac/dc |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Courant de sortie | 0,5 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Transistor |
| Finition du raccordement électrique | Autre |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 30,0 V |
| Tension admissible à la sortie | 30 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | -3 V |
| Type de tension de sortie | Ac/dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
