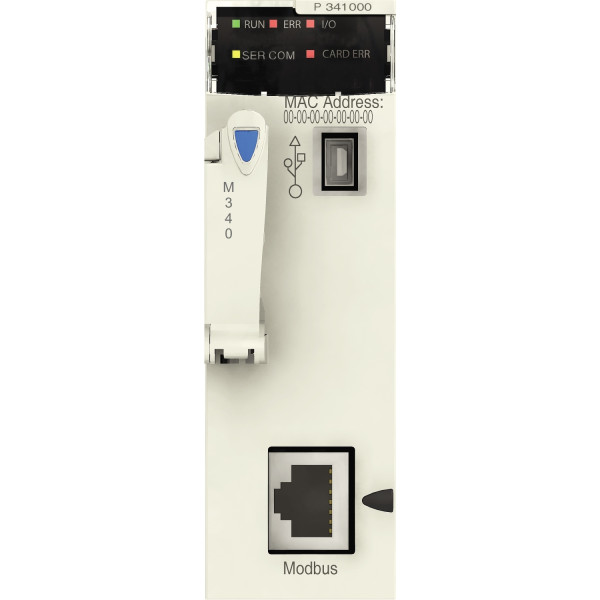

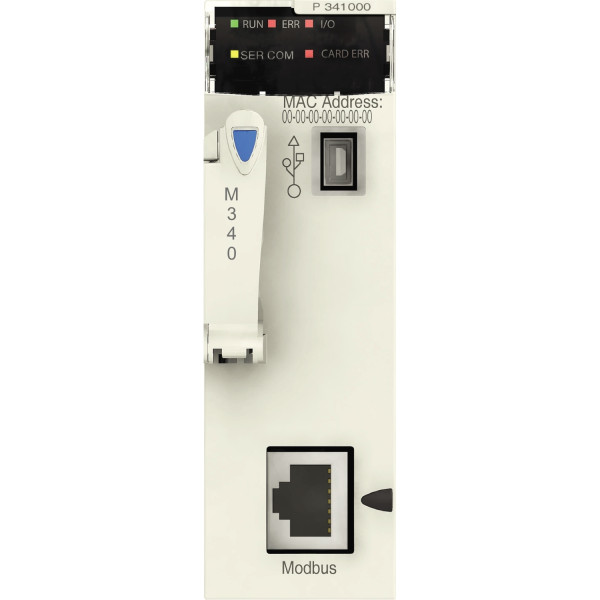

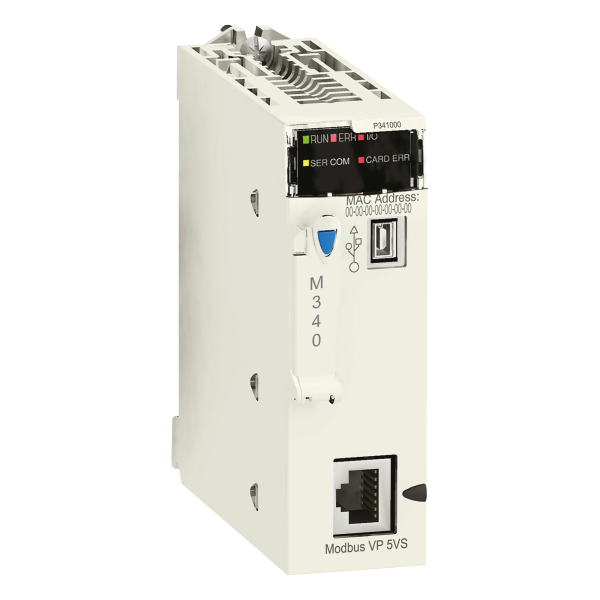

Schneider Electric Cpu340-10 Modbus
588.65 € HT 706.38 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 1412 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module processeur
- Nombre de racks : 2
- Nombre d'emplacement : 11
- Capacité de gestion des e/s tor : 512 E/S configuration rack individuel
- Capacité du processeur e/s analogique : 128 E/S configuration multi-rack / 66 E/S configuration rack individuel
- Nombre de voies spécifiques application : 20
- Surveillance : Compteurs diagnostic Modbus / Compteursd'évènement Modbus
- Canaux de contrôle : Boucles programmables
- Type de connexion intégrée : Port USB 12 Mbit/s / Connexion en série non isolée RJ45 mode de caractère asynchrone dans bande passante RS232C full duplex 0,3...19,2 kbit/s 2 paires torsadées blindées / Connexion en série non isolée RJ45 mode de caractère asynchrone dans bande passante RS485 half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée / Connexion en série non isolée RJ45 Modbus maître /esclave RTU/ASCII asynchrone dans bande passante RS232C half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée / Connexion en série non isolée RJ45 Modbus maître /esclave RTU/ASCII asynchrone dans bande passante RS485 half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée
- Processeur du module de communication : 2 module de communication Ethernet / 2 AS-Interface module
- Nombre de périphériques par segment : 0...32 mode de caractère / 0...32 Modbus
- Nombre d'appareils : 2 point à point mode de caractère / 2 point à point Modbus
- Longueur du bus : 0...10 m liaison série non isolée mode de caractère segment / 0...10 m liaison série non isolée Modbus segment / 0...1000 m liaison série isolée mode de caractère segment / 0...1000 m liaison série isolée Modbus segment / 0...15 m mode de caractère point à point / 0...15 m Modbus point à point
- Longueur de dérivation : 0...15 m liaison série non isolée mode de caractère segment / 0...15 m liaison série non isolée Modbus segment / 0...40 m liaison série isolée mode de caractère segment / 0...40 m liaison série isolée Modbus segment
- Nombre d'adresses : 0...248 mode de caractère / 0...248 Modbus
- Requêtes : 1 Koctets de données par demande mode de caractère / 252 octets de données par demande RTU Modbus / 504 octets de données par demande ASCII Modbus
- Paramètres de contrôle : Un CRC sur chaque support (RTU) Modbus / Un LRC sur chaque support (ASCII) mode de caractère / Un LRC sur chaque support (ASCII) Modbus
- Type de mémoire : Carte mémoire fournie (BMXRMS008MP) pour sauvegarde des programmes, constantes, symboles et données / 2048 kB RAM interne / 128 Ko RAM interne pour données / 1792 kB RAM interne pour symboles et constantes de programme
- Taille maxi zones articles : 128 kB données internes non localisées / 16250 %Mi bits interneslocalisés / 32464 %MWi mots internes données internes localisées / 32760 %KWi mots constants données internes localisées
- Taille prédéfinie de zone d'article : 128 %KWi mots constants données internes localisées / 256 %Mi bits interneslocalisés / 512 %MWi mots internes données internes localisées
- Structure d'application : 1 tâche maîtresse cyclique/périodique / 1 tâche fixe périodique / 32 tâches événementielles / Pas de tâche auxiliaire
- Temps d'exécution par instruction : 0.18 µs Booléen / 0.26 µs mots à double longueur / 0.38 µs mots à simple longueur / 1.74 µs virgules flottantes
- Nombre d'instructions par ms : 4,2 Kinst/ms 65 % booléens et 35 % à virgule fixe / 5,4 Kinst/ms 100 % booléens
- Système aérien : 0.2 ms tâche fixe / 1.05 ms tâche maître
- Consommation électrique : 72 mA 24 V DC
- Alimentation : Alimentation interne par le rack
- Marquage : CE
- Led d'état : 1 LED vert processeur en marche (RUN) / 1 LED rouge erreur de module E/S (E/S) / 1 LED rouge défaut carte mémoire (CARD ERR) / 1 LED rouge défaut processeur ou système (ERR) / 1 LED jaune activité sur Modbus (SER COM)
- Masse du produit : 0.2 kg
Ancien produit : Telemecanique BMXP341000
Caractéristiques techniques
| Modèle | Modulaire |
| Hauteur | 100,0 mm |
| Profondeur | 160,0 mm |
| Avec affichage | Non |
| Adapté aux fonctions de sécurité | Oui |
| Nombre d’entrées numériques | 512,0 |
| Nombre de sorties numériques | 512,0 |
| Nombre d’entrées analogiques | 128,0 |
| Nombre de sorties analogiques | 128,0 |
| Type de tension d’alimentation | Dc |
| Type de mémoire | Nvram |
| Taille de mémoire | 2048,0 Ko |
| Temps de traitement (1 k, service binaire) | 18,0 ms |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 2,0 |
| Nombre d'interfaces matérielles en série rs-232 | 1,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles usb | 1,0 |
| Nombre d'autres interfaces matérielles | 2,0 |
| Avec interface optique | Non |
| Extension de mémoire de programme possible | Oui |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Oui |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Capacité de redondance | Non |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Composants système | Non |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Nombre de sorties de relais | 0,0 |
| Nombre max. de minuteries | 0,0 |
| Largeur | 35,0 mm |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Lte | Non |
