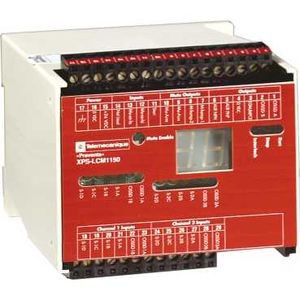

module de protection MOD SEC POUR FONCT INHIB

Description

• Gamme de produits : Automatisme de sécurité Preventa
• Type de produit ou de composant : Module de sécurité Preventa
• Nom module sécurité : XPSLCM
• Utilisation module sécurité : Pr fonct. silencieux rideaux photoélectriques sécurité surveillés (types 2 et 4)
• Fonction du module : Muting
• Niveau de sécurité : Jusqu'à PL = e conformément à EN/ISO 13849-1 avec le système de commande approprié et correctement cablé / Jusqu'à catégorie 4 conformément à EN/ISO 13849-1 avec le système de commande approprié et correctement cablé / Jusqu'à SIL3 conformément à EN/IEC 62061 avec le système de commande approprié et correctement cablé
• Données de fiabilité : MTTFd = 437 ans conformément à EN/ISO 13849-1 / DC >= 95 % conformément à EN/ISO 13849-1 / PFH = 1.32E-9 1/h conformément à EN/IEC 61508 / PFHd = 1.32E-9 1/h conformément à EN/IEC 62061
• Temps synchro entre entrées : 3 s ou illimité de muting
• Mode de raccordement : Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,14 à 1 x 1,5 mm² souple câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 4 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,14 à 2 x 1,5 mm² rigide câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 2 x 0,14 à 2 x 7,5 mm² souple câble sans embout / Bornes à vis-étriers imperdables, bornier amovible, capacité de serrage: 1 x 0,14 à 1 x 1,5 mm² souple câble avec embout de câble, sans lunette
• Type de sortie : 2 PNP, 625 mA à 24 V
• Nombre de circuits supplémentaires : 1 PNP à semi conducteur (NO), 500 A sur 24 V / 1 état solide NPN (NO), 100 A sur 24 V
• [us] tension d'alimentation : 24 V DC (- 10...10 %)

• Durée maximal du silencieux : 2 minutes ou illimité
• Marquage : CE
• Puissance consommée : <= 150 W
• Nombre d'appareils : <= 2
• Nombre d'entrées : 2...4 par fonction de silencieux
• Alimentation électrique du capteur : 24 V
• Courant maximum d'alimentation du capteur : <= 20 mA
• Compatibilité de l'entrée : Réflexe polarisé / Détecteur / Mode barrage
• [ith] courant thermique conventionnel : 0.108 A pour 2 sortie(s)
• Temps de réponse sur ouverture des entrées : 1 ms
• [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60947-5-1 / 300 V, niveau de pollution 2 conformément à DIN VDE 0110 partie 1
• [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III, conformément à DIN VDE 0110 partie 1
• Signalisation locale : 14 DELs / Affichage à 2 chiffres
• Support de montage : Rail DIN symétrique 35 mm
• Profondeur : 110 mm
• Hauteur : 85.6 mm
• Largeur : 100 mm
• Masse du produit : 0.66 kg
