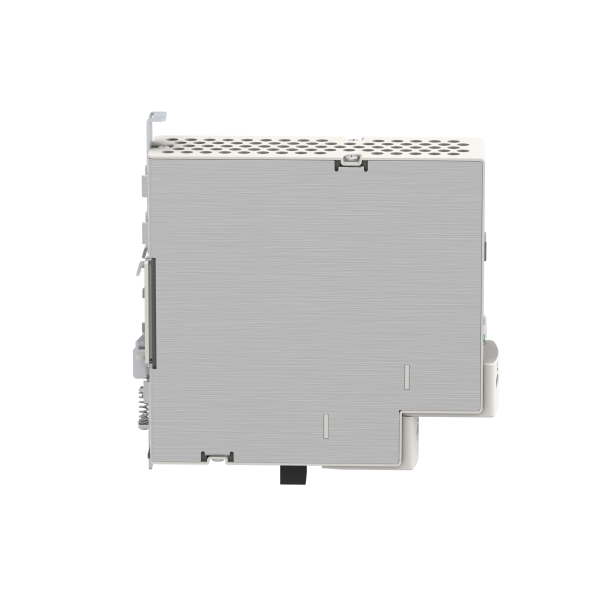

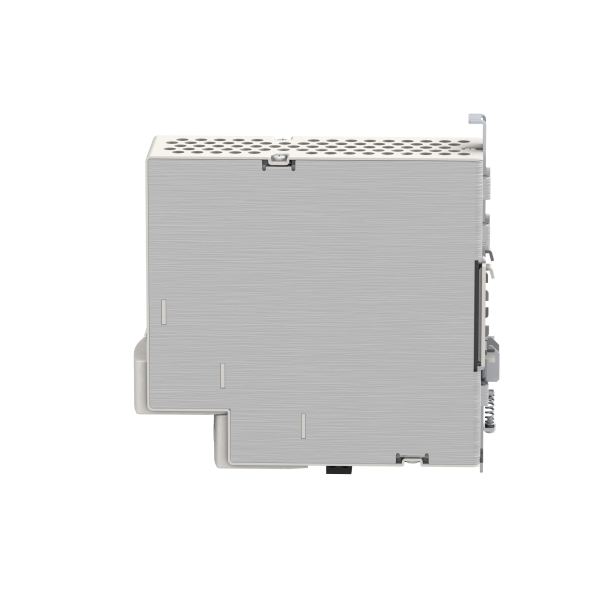

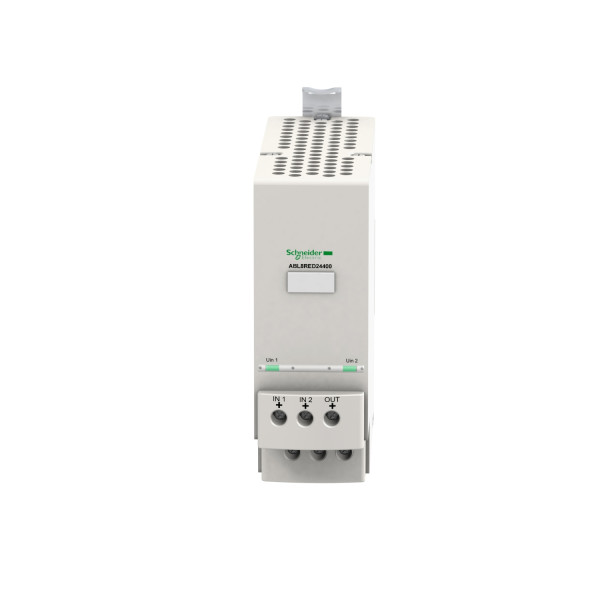

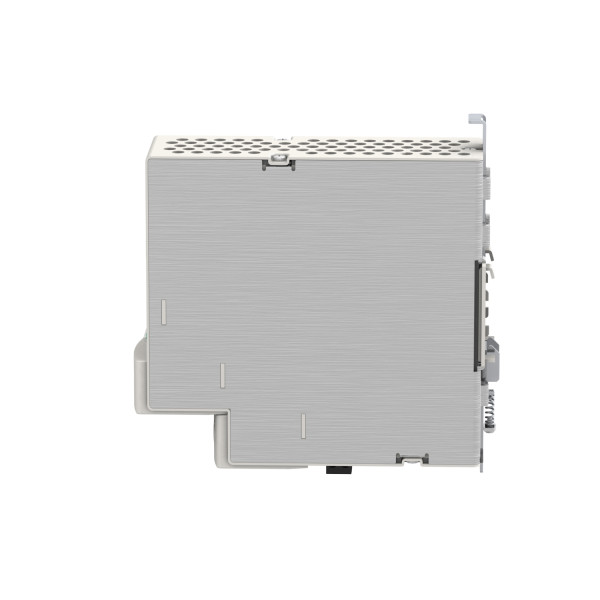

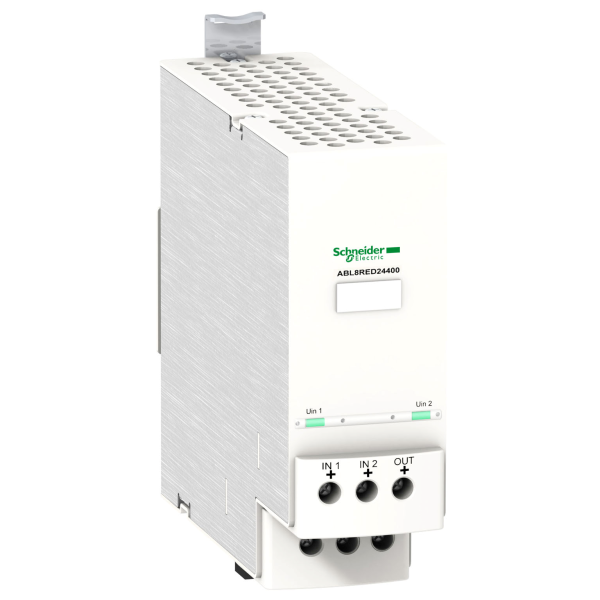

Schneider Electric Module Redondance 40A
125.66 € HT 150.79 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 301 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Phaseo
- Type de produit ou de composant : Module de redondance
- Tension d'entrée : 24...28.8 V c.c.
- Tension de sortie : (Uin-0,2) V DC
- Courant maximum des sorties : 40 A
- Limites de la tension d'entrée : 22...30 V
- Courant en entrée : 20 A
- Nombre de voies de sorties : 1
- Type de protection en sortie : Contre la surcharge, protection technologique: protection externe par alimentation électrique / Contre les courts-circuits, protection technologique: protection externe par alimentation électrique
- Mode de raccordement : Bornier débrochable à vis pour relais de diagnostic, capacité de raccordement: 1 x 2,5mm²jauge AWG14 / Bornes de type vis pour connexion entrée, capacité de raccordement: 4 x 0,5 à 4 x 10 mm²jauge AWG20...8 / Bornes de type vis pour connection sortie, capacité de raccordement: 2 x 0,5 à 2 x 10 mm²jauge AWG20...8

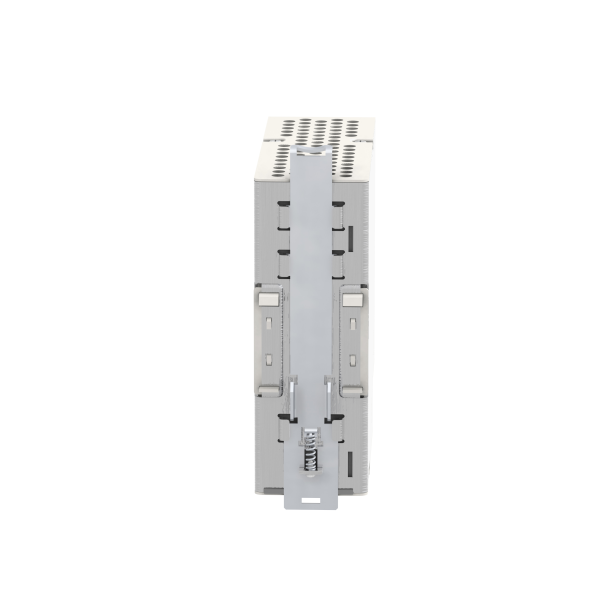

- Mode de fixation : Par clips sur rail DIN symétrique 35 mm, position de fonctionnement: horizontale / Par clips sur rail DIN symétrique 35 mm, position de fonctionnement: verticale
- Couplage de sortie : Parallèle
- Marquage : CE
- Désignation de l'essai : Émissions transmises par conduction/rayonnées conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Émission conformément à EN 50081-1 / Émission conformément à EN 61000-6-3 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 niveau 3 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 niveau 3 / Transitoire rapide conformément à IEC 61000-4-4 niveau 3 / Surtension conformément à EN/IEC 61000-4-5 niveau 2
- Signalisation locale : 1 DEL par entrée vert, fonction: état de l'alimentation / 1 relais, fonction: état de l'alimentation
- Masse du produit : 0.7 kg
Ancien produit : Telemecanique ABL8RED24400
Caractéristiques techniques
| Largeur | 44 mm |
| Hauteur | 146 mm |
| Profondeur | 140 mm |
| Adapté à un montage sur rail | Oui |
| Adapté aux fonctions de sécurité | Oui |
| Type de tension d’alimentation | Dc |
| Tension de sortie réglée | Oui |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Montage mural possible | Non |
| Stabilisé | Oui |
| Indice de protection (ip) | Ip10 |
| Montage direct possible | Non |
| 1ere tension de sortie | 24 V |
| Tension de sortie ajustable | Oui |
| Tension d'alimentation assignée cc | 24 V |
| Protégé contre les courts-circuits | Oui |
| Niveau de performance selon en iso 13849-1 | Sans |
| Courant de sortie max. 1 | 40 A |
| Valeur nominale de la tension de sortie 1 | 24 V |
| Valeur nominale du courant de sortie 1 | 40 A |
| Sil conformément à iec 61508 | Sans |
| Puissance dissipée | 145 W |
