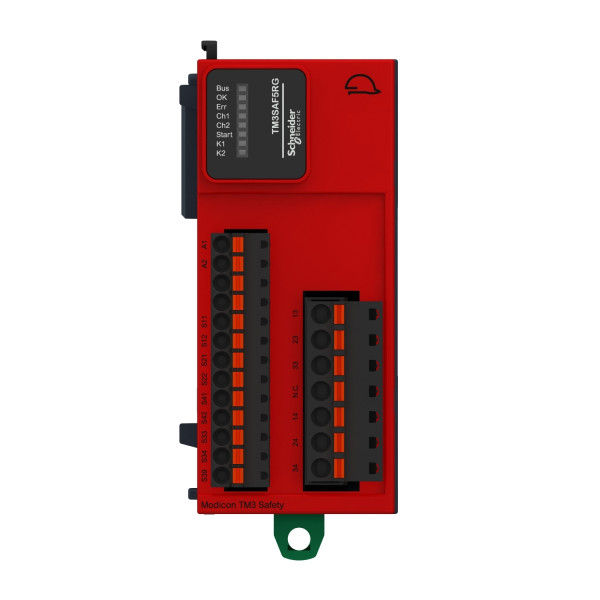

Photo(s) non contractuelle(s)
MODULE SECURITE POUR CONT ROLEUR M2XX, 1
211.06 € HT 253.27 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 506 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Modicon TM3 Safety
- Type de produit ou de composant : Module de sécurité
- Nom abrégé d'appareil : TM3SAF
- Utilisation module sécurité : Pour l'arrêt d'urgence et la surveillance de commutation
- Fonction du module : Surveillance d'une protection mobile / Câblage à deux canaux, surveill de l'arrêt d'urgce ou surveill de protection / Surveillance de l'arrêt d'urgence câblage à 2 canaux
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Temps synchro entre entrées : Illimité
- Mode de raccordement : 1 x 0,14 à 1 x 1,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 0,5 mm² souple avec embout de câble, avec lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 1,5 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,2 à 1 x 2,5 mm² souple sans embout 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,2 à 1 x 2,5 mm² rigide sans embout 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable / 2 x 0,5 à 2 x 1,5 mm² souple avec embout de câble, avec double lunette 13-14, 23-24, 33-34 borniers à ressorts, bornier débrochable
- Type de sortie : 3F ouverture instantanée du relais
- [us] tension d'alimentation : 24 V DC (tolerance: - 20...20 %)
- Puissance consommée en w : 2.4 W
- Type de protection en entrée : Interne, électronique
- Tension circuit de commande : 24 V DC
- Pouvoir de coupure : 4 A à 24 V DC-13 (time constant: 50 ms) pour sortie relais
- Courant thermique de sortie : 6 A par relais pour sortie relais
- [ith] courant thermique conventionnel : 18 A
- Calibre du fusible à associer : 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1 / 4 A gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie : 10 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 40 ms
- [ui] tension assignée d'isolement : 300 V (degré de pollution: 2) conformément à IEC 60647-5-1
- [uimp] tension assignéede tenue aux chocs : 4 kV - overvoltage category: III conformément à IEC 60647-5-1
- Consommation électrique : 100 mA à 24 V DC pour alimentation externe
- Signalisation locale : 6 DEL vert/rouge pour user
- Raccordement électrique : Bornier à ressort
- Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Wall mount using attached fasteners
- Masse du produit : 0.19 kg
Ancien produit : Telemecanique TM3SAF5RG
Caractéristiques techniques
| Modèle | Autre |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Non |
| Avec entrée de démarrage | Non |
| Avec boucle de retour | Non |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Montage possible sur barres profilées | Oui |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | Sans |
| Avec homologation tüv | Oui |
| Avec homologation bg bia | Non |
| Catégorie selon en 954-1 | Sans |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Non |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Non |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Non |
| Niveau de performance selon en iso 13849-1 | Niveau e |
| Catégorie d'arrêt selon iec 60204 | 1 |
| Évaluation des entrées | Autre |
| Sil conformément à iec 61508 | 3 |
| Largeur | 43,7 mm |
| Hauteur | 94,0 mm |
| Profondeur | 73,0 mm |
| Retardement du déclenchement | 0,04 min |
| Retardement du déclenchement | 0,04 min |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Type de tension d'actionnement | Dc |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 3,0 |
