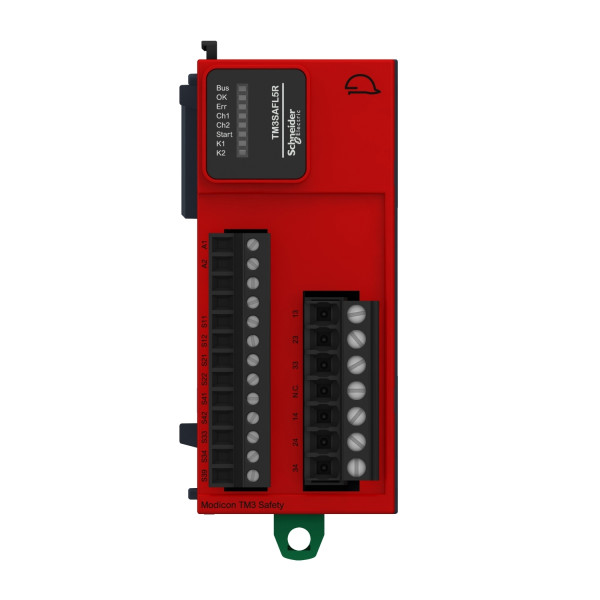

MODULE SECURITE POUR CONT ROLEUR M2XX, 2
MODULE SECURITE POUR CONT ROLEUR M2XX, 2

Photo(s) non contractuelle(s)

MODULE SECURITE POUR CONT ROLEUR M2XX, 2

206.96 € HT 248.35 € TTC

Marque Schneider Electric

Référence TM3SAFL5R

EAN 3606485393018

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Modicon TM3 Safety
  • Type de produit ou de composant : Module de sécurité
  • Nom abrégé d'appareil : TM3SAFL
  • Utilisation module sécurité : Surveillance d'arrêt d'urgence, commutateur, barrière immatérielle de sécurité
Caractéristiques complémentaires :
  • Fonction du module : Surveillance de l'équipement de protection électrosensible (ESPE) / Surveillance d'une protection mobile / Surveillance de l'arrêt d'urgence câblage à 2 canaux / Surveillance de plusieurs arrêts d'urgence 2 canaux / Surveillance du capteur de proximité / Monitoring of a movable guard associated with 2 equivalent switches and start
  • Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
  • Temps synchro entre entrées : Illimité
  • Mode de raccordement : 1 x 0,2 à 1 x 2,5 mm² souple sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,2 à 1 x 2,5 mm² rigide sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,2 à 2 x 1,5 mm² souple sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,2 à 2 x 1,5 mm² rigide sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,25 à 2 x 1 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,5 à 2 x 1,5 mm² souple avec embout de câble, avec double lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 0,5 mm² souple avec embout de câble, avec lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 1,5 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible / 2 x 0,14 à 2 x 0,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 2 x 0,14 à 2 x 0,75 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 2 x 0,25 à 2 x 0,34 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible / 2 x 0,5 mm² souple avec embout de câble, avec double lunette bornes à vis-étriers imperdables, bornier amovible
  • Type de sortie : 3F ouverture instantanée du relais
  • [us] tension d'alimentation : 24 V DC (tolerance: - 20...20 %)
  • Puissance consommée en w : 2.4 W
  • Type de protection en entrée : Interne, électronique
  • Tension circuit de commande : 24 V DC
  • Pouvoir de coupure : 4 A à 24 V DC-13 (time constant: 50 ms) pour sortie relais
  • Courant thermique de sortie : 6 A par relais pour sortie relais
  • [ith] courant thermique conventionnel : 18 A
  • Calibre du fusible à associer : 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1 / 4 A gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1
  • Courant minimum de sortie : 10 mA pour sortie relais
  • Tension de sortie : 10 V pour sortie relais
  • Temps de réponse sur ouverture des entrées : <= 40 ms
  • [ui] tension assignée d'isolement : 300 V (degré de pollution: 2) conformément à IEC 60647-5-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV - overvoltage category: III conformément à IEC 60647-5-1
  • Consommation électrique : 100 mA à 24 V DC pour alimentation externe
  • Signalisation locale : 6 DEL vert/rouge pour user
  • Raccordement électrique : Bornier à vis
  • Compatibilité produit : Safety light curtains conformément à EN/IEC 61496-1 (type 4)
  • Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Wall mount using attached fasteners
  • Masse du produit : 0.19 kg
Référence : SCHTM3SAFL5R (Schneider-Electric)

Ancien produit : Telemecanique TM3SAFL5R

Les avis clients

Caractéristiques techniques

Modèle Autre
Avec homologation selon ul Oui
Avec pinces amovibles Non
Avec entrée de démarrage Non
Avec boucle de retour Non
Finition du raccordement électrique Raccordement à vis
Montage possible sur barres profilées Oui
Avec fonction silence Non
Type de sécurité selon iec 61496-1 4
Avec homologation tüv Oui
Avec homologation bg bia Non
Catégorie selon en 954-1 Sans
Adapté à la surveillance de commutateurs magnétiques Oui
Adapté à la surveillance de commutateurs de proximité Oui
Adapté à la surveillance de circuits d'arrêt d'urgence Oui
Adapté à la surveillance d'équipements de protection optoélectroniques Oui
Adapté à la surveillance de commutateurs de position Oui
Adapté à la surveillance de capteurs tactiles Oui
Adapté à la surveillance de vannes Non
Niveau de performance selon en iso 13849-1 Niveau d
Catégorie d'arrêt selon iec 60204 1
Évaluation des entrées Autre
Sil conformément à iec 61508 2
Largeur 43,7 mm
Hauteur 94 mm
Profondeur 73 mm
Retardement du déclenchement 0,04 min
Retardement du déclenchement 0,04 min
Tension d'alimentation de courant nominal us cc 24 V
Tension d'alimentation de courant nominal us cc 24 V
Type de tension d'actionnement Dc
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact 3
