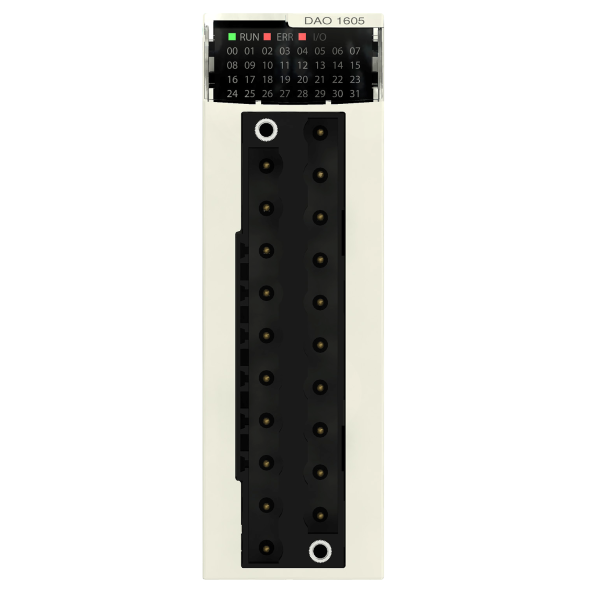

Schneider Electric Dig 16 Out Triacs
501.21 € HT 601.45 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 1202 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties numériques
- Raccordement électrique : Connecteur 20 points
- Nombre sorties tor : 16
- Type de sortie tor : Triac
- Tension de sortie tor : 100...240 V 85...288 V c.a.
- Courant par voie : <= 0.6 A
- Courant de fuite : <= 1.5 mA à phase 0 120 V / <= 3 mA à phase 0 240 V
- [ures] tension résiduelle : <= 1.5 V à phase 1
- Résistance d'isolement : > 10 M' 500 V DC
- Temps de réponse de la sortie : <= 1 ms résistif activation / <= 1 ms résistif désactivation
- Consommation électrique typique : 100 mA à 3,3 V DC
- Type de protection : 1 fusible externe à fusion rapide
- Protection contre les surcharges en sortie : Avec varistance
- Courant à l'appel : <= 20 A
- Courant par groupe de sorties : <= 2.4 A
- Limites du courant de sortie : 0.025...4.8 A
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.14 kg
Ancien produit : Telemecanique BMXDAO1605
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 16,0 |
| Type de tension d’alimentation | Ac |
| Type de tension d'entrée | Ac |
| Capacité de redondance | Non |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Triac |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 3,3 V |
| Tension d'alimentation cc | 3,3 V |
| Tension admissible à la sortie | 100,0 V |
| Type de tension de sortie | Ac |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Temps de retard en cas de changement de signal | 0,0 ms |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,6 A |
| Courant de sortie | 2,4 A |
| Tension d'alimentation ca 50 hz | 240,0 V |
| Tension d'alimentation ca 60 hz | 240,0 V |
| Tension d'alimentation ca 60 hz | 240 V |
| Tension admissible à l'entrée | 240,0 V |
| Tension admissible à l'entrée | 240 V |
