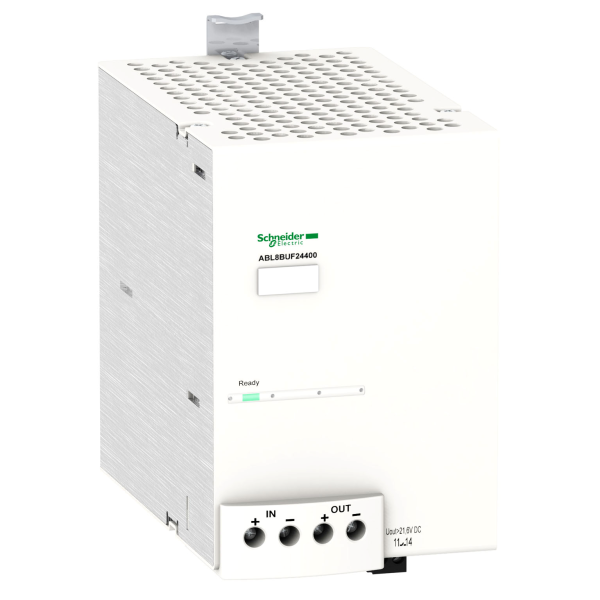

Schneider Electric Module Tampon 40A
230.31 € HT 276.37 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 552 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Phaseo
- Type de produit ou de composant : Module tampon
- Tension d'entrée : 24...28.8 V c.c.
- Tension de sortie : (Uin-0,25) V in mode nominal DC / (Uin-1) V in mode tampon DC
- Courant maximum des sorties : 40 A
- Temps de maintien : 0,1 s à 40 A / 6 s à 0,5 A
- Limites de la tension d'entrée : 22...30 V
- Consommation électrique : <= 40.6 A / 0.6 A, sur charge / 0.1 mA, sans charge
- Temps de chargement : < 25 s
- Puissance dissipée en w : < 15 W
- Seuil d'activation : (Uin-1) V et 22 V min
- Nombre de voies de sorties : 1
- Ondulation résiduelle :
- Type de protection en sortie : Contre la surcharge, protection technologique: > 45 A / Contre les courts-circuits, protection technologique: mode alimenté électriquement, réinitialisation automatique / Contre la sous-tension, protection technologique: déclenchement si U < 19 V
- Mode de raccordement : Bornier débrochable à vis pour relais de diagnostic, capacité de raccordement: 1 x 2,5mm²jauge AWG14 / Bornes de type vis pour connexion entrée, capacité de raccordement: 2 x 0,5 à 2 x 10 mm²jauge AWG20...8 / Bornes de type vis pour connection sortie, capacité de raccordement: 2 x 0,5 à 2 x 10 mm²jauge AWG20...8
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm, position de fonctionnement: horizontale / Par clips sur rail DIN symétrique 35 mm, position de fonctionnement: verticale
- Couplage de sortie : Parallèle
- Désignation de l'essai : Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Émission conformément à EN 61000-6-3 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 niveau 3 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 niveau 3 / Transitoire rapide conformément à IEC 61000-4-4 niveau 3 / Surtension conformément à EN/IEC 61000-4-5 niveau 2 / Émissions transmises par conduction/rayonnées conformément à EN 55022 Class B, 20 % facteur de déclassement
- Signalisation locale : 1 DEL vert, fonction: buffer prêt / 1 relais, fonction: buffer prêt
- Masse du produit : 1.2 kg
Ancien produit : Telemecanique ABL8BUF24400
Caractéristiques techniques
| Largeur | 85 mm |
| Hauteur | 146 mm |
| Profondeur | 140 mm |
| Poids | 1,2 g |
| Type de tension | Dc |
| Temps de pontage à pleine charge | 0,1 min |
| Possibilité de gestion du réseau | Non |
| Type de construction | Appareil indépendant |
| Contact de commutation hors tension | Non |
| Tension d'entrée | 28,8 V |
| Tension de sortie | 28,3 V |
| Snmp | Non |
| Technologie usv | Hors ligne |
| Type d'interface | Autre |
| Fréquence primaire | 0 Hz |
| Fréquence secondaire | 0 Hz |
| Nombre de phases secondaires | 1 |
| Nombre de phases primaires | 1 |
| Fonction de coupure automatique | Non |
| Distorsion de tension max. à la sortie (charge linéaire) | 0 % |
| Facteur de puissance cos phi à la sortie | 0 |
| Efficacité totale | 0 % |
| Efficacité en mode éco | 0 % |
| Raccordement d'entrée | Autre |
| Nombre de raccordements de sortie appareils froids c13 | 0 |
| Nombre de raccordements de sortie appareils froids c19 | 0 |
| Nombre de raccordements de sortie schuko | 0 |
| Nombre de raccordements de sortie raccordement fixe | 0 |
| Puissance effective de sortie | 0 W |
| Puissance apparente de sortie | 0 VA |
| Interface usb | Non |
| Avec interface de communication rs-232 | Non |
| Modulaire | Non |
