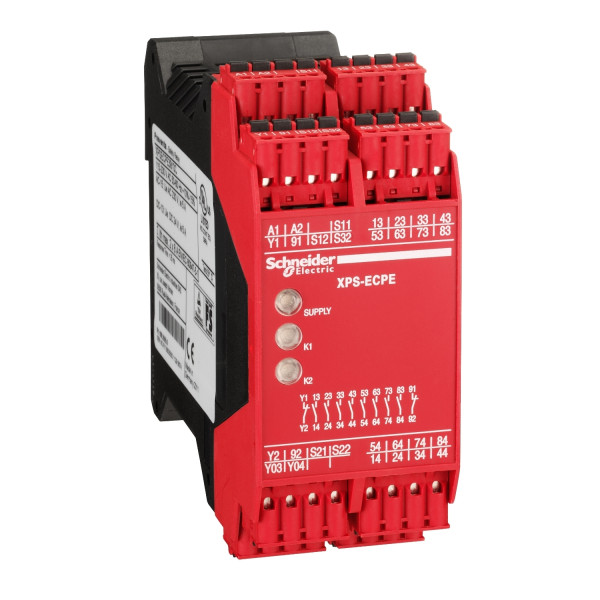

Photo(s) non contractuelle(s)
MOD.SECU.BL.EXT.CT.8F 115 230V AC
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSECPE
- Utilisation module sécurité : Augmentation du nombre de contacts de sécurité
- Fonction du module : Augmentation du nombre de contacts de sécurité
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 Jusqu'au niveau de sécurité max. du module de base / Jusqu'à SIL3 conformément à EN/IEC 62061 Jusqu'au niveau de sécurité max. du module de base
- Données de fiabilité : DC = 0...99 % conformément à EN/ISO 13849-1 / MTTFd > 100 ans conformément à EN/ISO 13849-1 / PFHd = 2.47E-8 1/h conformément à EN/IEC 62061
- Type de sortie : Relais 8F, sans volt
- [us] tension d'alimentation : 115...230 V AC (- 15...10 %)
- Nombre de circuits supplémentaires : 2 NC + 1 solid state output
- Fréquence d'alimentation : 50/60 Hz
- Puissance consommée : <= 6 VA
- Type de protection en entrée : Interne, électronique
- Pouvoir de coupure : 20 mA/24 V pour circuit de sortie statique / 3 A/24 V - L/R = 50 ms, DC-13 pour sortie relais
- Courant thermique de sortie : 6 A par relais pour sortie relais
- [ith] courant thermique conventionnel : < 24 A pour sortie relais
- Calibre du fusible à associer : 6 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 5 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 10 ms
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à EN/IEC 60947-5-1, DIN VDE0110 parties 1 et 2
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à EN/IEC 60947-5-1, DIN VDE0110 parties 1 et 2
- Signalisation locale : 3 LED
- Mode de raccordement : Borniers à vis-étrier captives, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² rigide câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² souple câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, sans lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,2 à 2 x 1 mm² rigide câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,2 à 2 x 1 mm² souple câble sans embout / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, sans lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette
- Support de montage : Rail DIN symétrique 35 mm
- Masse du produit : 0.65 kg
Caractéristiques techniques
| Largeur | 45 mm |
| Modèle | Appareil d'extension |
| Hauteur | 99 mm |
| Profondeur | 114 mm |
| Avec homologation selon ul | Oui |
| Avec pinces amovibles | Oui |
| Avec entrée de démarrage | Non |
| Avec boucle de retour | Non |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 8 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact | 1 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 1 |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us à ca 50 hz | 115 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 115 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 115 V |
| Avec fonction silence | Non |
| Type de sécurité selon iec 61496-1 | 1 |
| Avec homologation tüv | Oui |
| Avec homologation bg bia | Non |
| Catégorie selon en 954-1 | Sans |
| Adapté à la surveillance de commutateurs magnétiques | Non |
| Adapté à la surveillance de commutateurs de proximité | Non |
| Adapté à la surveillance de circuits d'arrêt d'urgence | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
| Adapté à la surveillance de commutateurs de position | Non |
| Adapté à la surveillance de capteurs tactiles | Non |
| Adapté à la surveillance de vannes | Non |
| Niveau de performance selon en iso 13849-1 | Niveau e |
| Catégorie d'arrêt selon iec 60204 | Autre |
| Type de tension d'actionnement | Ac/dc |
| Évaluation des entrées | À un canal ou à un ou deux canaux |
| Sil conformément à iec 61508 | 3 |
| Retardement du déclenchement | 0,02 min |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0 |
