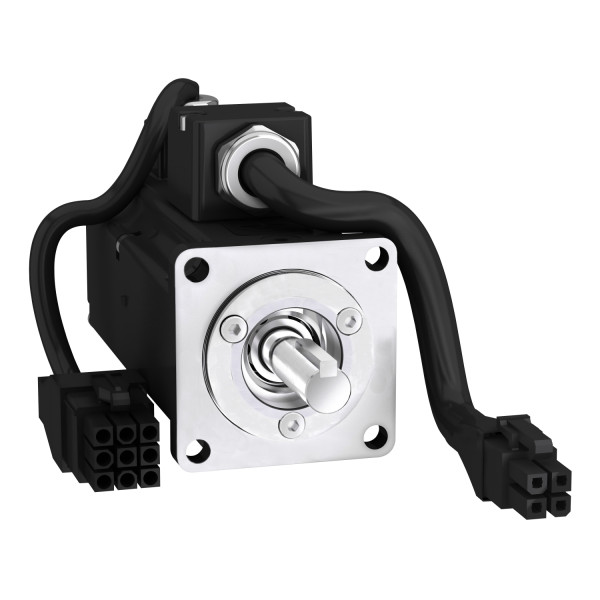

Moteur bch2 40mm 100w cod eur 20-bit join
561.12 € HT 673.34 € TTC
Dont éco participation : 0.02 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1346 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 0,81 A
Couple continu à l'arrêt : 0.32 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.32 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.32 N.m pour LXM26D à 0,9 A, 220 V, triphasé0.32 N.m pour LXM28... à 0,9 A, 220 V, monophasé0.32 N.m pour LXM28... à 0,9 A, 220 V, triphasé0.32 N.m pour LXM28... à 1.8 A, 110 V, monophasé
Alimentation continue : 100 W
Couple crête à l’arrêt : 0.96 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.96 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.96 N.m pour LXM26D à 0,9 A, 220 V, triphasé0.96 N.m pour LXM28... à 0,9 A, 220 V, monophasé0.96 N.m pour LXM28... à 0,9 A, 220 V, triphasé0.96 N.m pour LXM28... à 1.8 A, 110 V, monophasé
Puissance de sortie nominale : 100 W pour LXM26D à 0,9 A, 220 V, monophasé100 W pour LXM26D à 0,9 A, 220 V, monophasé100 W pour LXM26D à 0,9 A, 220 V, triphasé100 W pour LXM28... à 0,9 A, 220 V, monophasé100 W pour LXM28... à 0,9 A, 220 V, triphasé100 W pour LXM28... à 1.8 A, 110 V, monophasé
Couple nominal : 0.32 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.32 N.m pour LXM26D à 0,9 A, 220 V, monophasé0.32 N.m pour LXM26D à 0,9 A, 220 V, triphasé0.32 N.m pour LXM28... à 0,9 A, 220 V, monophasé0.32 N.m pour LXM28... à 0,9 A, 220 V, triphasé0.32 N.m pour LXM28... à 1.8 A, 110 V, monophasé
Vitesse nominale : 3000 tr/min pour LXM26D à 0,9 A, 220 V, monophasé3000 tr/min pour LXM26D à 0,9 A, 220 V, monophasé3000 tr/min pour LXM26D à 0,9 A, 220 V, triphasé3000 tr/min pour LXM28... à 0,9 A, 220 V, monophasé3000 tr/min pour LXM28... à 0,9 A, 220 V, triphasé3000 tr/min pour LXM28... à 1.8 A, 110 V, monophasé
Courant maximal irms : 2,65 A pour LXM28... à 0.1 kW, 220 V2,65 A pour LXM28... à 0.1 kW, 110 V
Courant permanent maximum : 0,89 A

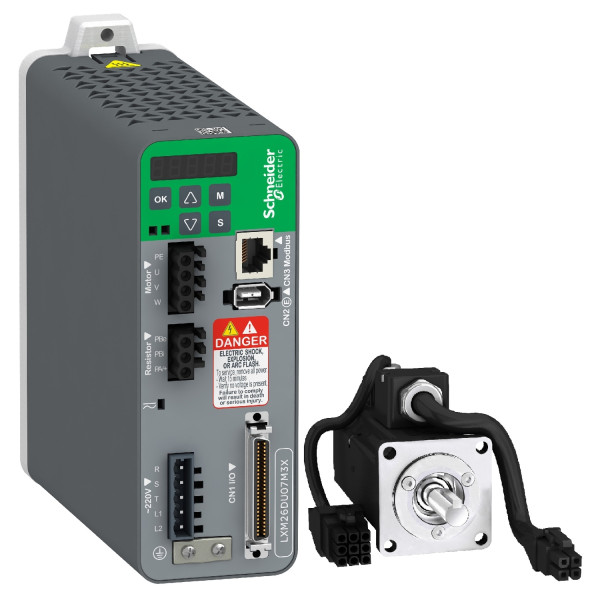

Compatibilité produit : LXM26D servo variateur moteur à 0.1 kW, 220 V, monophaséLXM26D servo variateur moteur à 0.1 kW, 220 V, monophaséLXM26D servo variateur moteur à 0.1 kW, 220 V, triphaséLXM28... servo variateur moteur à 0.1 kW, 220 V, monophaséLXM28... servo variateur moteur à 0.1 kW, 220 V, triphaséLXM28... servo variateur moteur à 0.1 kW, 110 V, monophasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 8 mm
Longueur de l'axe : 25 mm
Largeur clavette : 3 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 40 mm
Raccordement électrique : Fil nu
Constante de couple : 0.4 N.m/A à 20 °C
Constante de fem : 24 V/ktr/mn à 20 °C
Inertie du rotor : 0.075 kg.cm²
Résistance du stator : 23.4 Ohm à 20 °C
Inductance du stator : 20.6 mH à 20 °C
Constante de temps électrique du stator : 0.88 ms à 20 °C
Force radiale maximale fr : 85 N 3000 Tr/mn
Force axiale maximale fa : 40 N
Puissance d'accrochage des freins : 4,35 W
Type de refroidissement : Convection naturelle
Longueur : 100 mm
Nombre de taille moteur : 2
Diamètre du centrage : 30 mm
Profondeur du diamètre de centrage : 3 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 46 mm
Distance épaulement de l'arbre bride : 3 mm
Poids : 0.56 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 4,5 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Im 3001 (b5) |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 50,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,75 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 80,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Oui |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Roulement à billes |
| Classe d’isolation selon iec | F |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 2,39 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
Documents et notices
